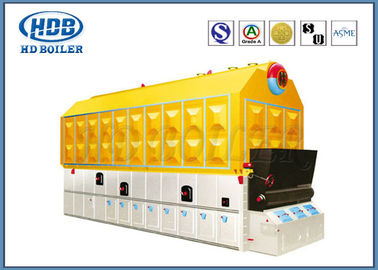

Il carbone ha infornato l'alta efficienza orizzontale automatica dello scaldacqua del vapore
Dettagli del prodotto
| Circostanza: | Nuovo | Struttura: | Metropolitana dell'acqua |
|---|---|---|---|
| Combustibile disponibile: | A carbone | Operazione: | Automatico |
| Disposizione: | Caldaia orizzontale | Uso: | Industriale/centrale elettrica |
| installazione: | Caldaia montata | Circolazione dell'acqua: | Circolazione naturale |
| Specificazione: | 6t-35t | Stile bruciante: | Caldaia d'infornamento interna |
| Evidenziare |
Caldaia a vapore industriale,Scaldacqua infornato carbone |
||
Descrizione del prodotto
Grande scaldacqua infornato del vapore dello SZL del livello dell'assemblea carbone con piccola perdita di calore
produzione
LO SZL di HD ha imballato la caldaia a vapore del tubo d'acqua è il doppio cilindro, l'assemblea del tubo d'acqua, caldaia a catena della griglia. Due cilindri sono posti longitudinalmente alla tomaia ed al livello più basso della caldaia lungo il centro. La sezione anteriore del cilindro superiore ed i tubi raffreddati ad acqua alle pareti laterali formano l'area del radiazione-riscaldamento nel focolare. Mentre la banca posteriore del tubo e della sezione nel servire più basso del cilindro da area del convezione-riscaldamento. Il econnomizer del carbone è montato alla parte posteriore di più bolier. Un certo calore del vapore caldo di combustione è assorbito dal focolare. Poi flussi termici caldi di combustione alla superficie di riscaldamento di convezione attraverso la camera fredda ed agli scarichi esterni con il camino via l'economizzatore del carbone, il collettore di polveri ed il fan del progetto.
Vantaggi di prestazione
1, la prestazione di sigillatura è buono.
2, l'uscita sono sufficienti.
3, alta efficienza termica
4, alta efficienza
5, sicurezza un l'alto livello di automazione
Parametro
| Modello | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AIISZL15-2.5-AII |
|
Efficienza di riscaldamento stimata (Mw) |
6 | 8 | 10 | 15 | |
| Pressione di esercizio Rated (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
Temperatura stimata del vapore |
193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| Temperatura della fornitura idrica | 60 | 60 | 60 | 60 | |
| superficie di riscaldamento | Caldaia (m) | 156 | 197,4 | 235,6 | 335 |
Economizzatore del carbone (m) |
87,2 | 157 | 174,4 | 354 | |
Preriscaldatore di aria (m) |
|||||
Area efficace della griglia (m) |
7,8 | 10,1 | 11,8 | 17,3 | |
Volume dell'acqua (³ di m.) |
7,3 | 9,6 | 12,4 | 15,3 | |
Efficienza di progettazione (%) |
80 | 80 | 80 | 80 | |
| Combustibile applicabile | Classi del carbone molle II ed III | ||||
| Dimensione massima della parte di spedizione (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | |
| Peso massimo della parte di spedizione (t) | 25 | 29 | 31 | 42 | |
Dimensione globale di installazione (m) |
9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | |
Fan del progetto |
GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | |
| Fan del ventilatore | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | |
| Regolatore di velocità | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | |
Informazioni di società
Caldaia di HD stabilita nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), è un produttore industriale professionista, producendo la caldaia pratica, caldaia industriale, caldaia di HRSG e tutti i tipi di parti della caldaia, quali i pannelli del waterwall, gli economizzatori, i preriscaldatori di aria, i surriscaldatori, le intestazioni, i tubi di aletta a spirale, i tubi dell'H-aletta, la caldaia dei condotti termici ecc. HD è posizionata in Dong Lai Industrial Park, sobborgo orientale di Zhang Jia Gang City. L'ubicazione dello stabilimento è superstrada di intorno 150km al porto di Shanghai o alla strada dello stato di 60km a Suzhou o a Wuxi, con trasporto che estende convenientemente e rapidamente in tutte le direzioni.
1. una superficie di montaggio di 200.000 metri quadri
2. 150 ingegneri
3. 600 saldatori codificati
4. 60 ispettori autorizzati (istruttori del livello-III di NDT)
5. licenze della classe-Un per la caldaia di fabbricazione e di progettazione
6. sistema di qualità di 9001:2008 di iso
7. certificato di ASME dei generatori di vapore
8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
