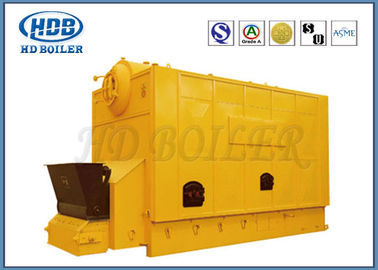

Sistema industriale dello scaldacqua del vapore, caldaia a vapore a gas orizzontale
Dettagli del prodotto
| Circostanza: | Nuovo | Struttura: | Metropolitana dell'acqua |
|---|---|---|---|
| Combustibile disponibile: | A carbone | Operazione: | Automatico |
| Disposizione: | Caldaia orizzontale | Uso: | Industriale |
| installazione: | Caldaia montata | Circolazione dell'acqua: | Circolazione naturale |
| Pressione di esercizio stimata (Mpa): | 1.25-2.5 | Temperatura stimata del vapore: | 193-226 |
| Evidenziare |
scaldacqua industriale,Scaldacqua infornato carbone |
||
Descrizione del prodotto
Alto scaldacqua infornato del vapore dello SZL di efficienza termica carbone con tempo di impiego lungo
Produzione
Il vapore di serie di HD DZL e la caldaia d'acqua calda è il monocilindrico, l'assemblea del tubo d'acqua, caldaia a catena della griglia. Il corpo cilindrico della caldaia è sistemato longitudinalmente lungo il centro della caldaia.
Il fusto e entrambi i lati anteriori dei tubi della acqua parete della fornace formano la superficie di riscaldamento radiante, il tamburo posteriore ed il Fascio di tubi fra la superficie di riscaldamento di convezione della forma dell'intestazione.
L'economizzatore del carbone è installato alla parte posteriore della caldaia.
Dopo che un certo calore del vapore ad alta temperatura combustione-generato è assorbito dal focolare, il vapore scorre la superficie di riscaldamento di convezione da parte a parte brucia diretto esterno degli scarichi e della camera il camino via l'economizzatore del carbone, il collettore di polveri ed il fan del progetto.
Caratteristiche e vantaggi
1. Struttura compatta, piccolo spazio dell'installazione, locale caldaie del piano unico, infrastruttura redditizia.
2. grande livello dell'assemblea, breve periodo dell'installazione ed installazione economica.
3. superficie di riscaldamento sufficiente e ragionevole, temperatura rapida/pressione-aumento della caldaia, produttività soddisfacente ed alta efficienza di riscaldamento.
4. presenti l'aria con le camere della distribuzione dell'aria della griglia. Tutta la distribuzione dell'aria
le camere possono regolare indipendente il flusso d'aria e la griglia può essere la velocità senza punto regolata.
5. vasta gamma dei carboni applicabili e della combustione completa.
6. il gabinetto di controllo elettrico è fornito di controllare automatico completo e del verificare
strumenti che caratterizzano alta automazione, sicurezza, affidabilità ed operazione semplice.
Parametro
| Modello | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| Efficienza di riscaldamento stimata (Mw) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| Pressione di esercizio Rated (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
| Temperatura stimata del vapore | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| Temperatura stimata dello sbocco | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| Superficie di riscaldamento | Caldaia (m2) | 156 | 197,4 | 235,6 | 412 | 508 | 510 | 588,6 |
| Economizzatore del carbone (m2) | 87,2 | 157 | 174,4 | 413/413/236 | 357 | 496 | 450 | |
| Preriscaldatore di aria (m2) | - /-/181 | 199 | 212 | 210 | ||||
| Area efficace della griglia (m2) | 7,8 | 10,1 | 11,8 | 17,3 | 21 | 24,3 | 25,8 | |
| Volume dell'acqua (m3) | 7,3 | 9,6 | 12,4 | 15,3 | 21,6 | 27 | 27,6 | |
| Efficienza di progettazione (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Combustibile applicabile | Classe molle II | |||||||
| Dimensione massima della parte di spedizione (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | 11×3.41×3.54 | 8.3×3.0×3.6 | 8.5×3.6×3.64 | |
| Peso massimo della parte di spedizione (t) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| Dimensione globale di installazione (m) | 9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 13.8×6.0×10.6 | 18×6×10.5 | |
| Fan del progetto | GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | GY5-47 12.4D 90kw | GY20-15 110kw | GY35-15 132kw | |
| Fan del ventilatore | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | G4-73 9D 30kw | GG20-15 55kw | G40-73 10D 55kw | |
| Regolatore di velocità | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | GL-20P/II 1.5kw | GL-30P 2.2kw | GL-40P 3kw | |
Informazioni di società
Caldaia di HD stabilita nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), è un produttore industriale professionista, producendo la caldaia pratica, caldaia industriale, caldaia di HRSG e tutti i tipi di parti della caldaia, quali i pannelli del waterwall, gli economizzatori, i preriscaldatori di aria, i surriscaldatori, le intestazioni, i tubi di aletta a spirale, i tubi dell'H-aletta, la caldaia dei condotti termici ecc. HD è posizionata in Dong Lai Industrial Park, sobborgo orientale di Zhang Jia Gang City. L'ubicazione dello stabilimento è superstrada di intorno 150km al porto di Shanghai o alla strada dello stato di 60km a Suzhou o a Wuxi, con trasporto che estende convenientemente e rapidamente in tutte le direzioni.
1. Una superficie di montaggio di 200.000 metri quadri
2. 150 ingegneri
3. 600 saldatori codificati
4. 60 ispettori autorizzati (istruttori del livello-III di NDT)
5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione
6. Sistema di qualità di 9001:2008 di iso
7. Certificato di ASME dei generatori di vapore
8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
