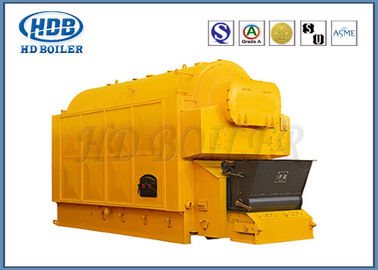

Tamburo orizzontale infornato carbone industriale automatico dello scaldacqua del vapore singolo
Dettagli del prodotto
| Circostanza: | Nuovo | Struttura: | Metropolitana dell'acqua |
|---|---|---|---|
| Combustibile disponibile: | A carbone | Capacità stimata di evaporazione: | 1-20 t/h |
| Temperatura stimata del vapore: | 170-204 | Operazione: | Automatico |
| Disposizione: | Caldaia orizzontale | Uso: | Industriale |
| installazione: | Caldaia montata | Circolazione dell'acqua: | Circolazione naturale |
| Evidenziare |
Caldaia a vapore industriale,Scaldacqua infornato carbone |
||
Descrizione del prodotto
Breve scaldacqua infornato del vapore di periodo DZL dell'installazione carbone con tempo di impiego lungo
produzione
Il vapore di serie di HD DZL e la caldaia d'acqua calda è il monocilindrico, l'assemblea del tubo d'acqua, caldaia a catena della griglia. Il corpo cilindrico della caldaia è sistemato longitudinalmente lungo il centro della caldaia.
Il fusto e entrambi i lati anteriori dei tubi della acqua parete della fornace formano la superficie di riscaldamento radiante, il tamburo posteriore ed il Fascio di tubi fra la superficie di riscaldamento di convezione della forma dell'intestazione.
L'economizzatore del carbone è installato alla parte posteriore della caldaia.
Dopo che un certo calore del vapore ad alta temperatura combustione-generato è assorbito dal focolare, il vapore scorre la superficie di riscaldamento di convezione da parte a parte brucia diretto esterno degli scarichi e della camera il camino via l'economizzatore del carbone, il collettore di polveri ed il fan del progetto.
Caratteristiche e vantaggi
1. Singola caldaia orizzontale della griglia della catena della tubatura dell'acqua del tamburo. È composto di corpo superiore e di caldaia più bassa della griglia.
2. Disposizione longitudinale per il singolo ente della caldaia di tamburo, corpo cilindrico della caldaia con il tubo laterale della parete dell'acqua due della superficie del riscaldamento di radiazione della camera, indipendentemente dalla superficie di riscaldamento convettiva da entrambi i lati del pacco del tubo.
3. Tubo di fuoco di riscaldamento del tubo della superficie del filo del tamburo di conection interno del fumo, strato di tubo con lo sforzo basso senza piastra tubiera rinforzata dell'arco.
4. Magazzino a catena dei punti della griglia nel vento, l'adeguamento del volume di aria della camera del vento indipendente, regolamento stepless di velocità della griglia.
le forme 5.Structure, possono combinarsi in fabbrica, anche possono combinarsi agli impianti.
Parametro
| Modello | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| T/h stimato di capacità di evaporazione | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Pressione di esercizio Rated | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| Temperatura stimata del vapore | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Temperatura della fornitura idrica | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Area della griglia m2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Area efficace della griglia m2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
| Volume m. 3 della caldaia | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
| Efficienza % di progettazione | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Combustibile applicabile | Classe bituminosa II | |||||||
| Kg/h | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Dimensione massima della parte di spedizione m. | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Peso massimo della parte di spedizione m. | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Dimensione di installazione m. | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Fan del progetto | modello | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m. 3 /h) flusso d'aria | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| Pressione (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| Potere (chilowatt) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
| Fan del ventilatore | modello | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m. 3 /h) flusso d'aria | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| Pressione (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| Potere (chilowatt) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
| Pompa d'alimentazione | modello | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m. 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m. | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| Potere (chilowatt) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor di velocità | modello | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| Potere (chilowatt) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
| Macchina delle scorie | modello | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| Potere (chilowatt) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
| modello della polvere | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
