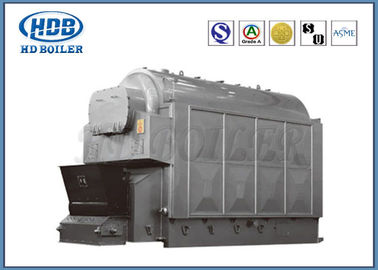

Struttura compatta infornata carbone elettrico di controllo automatico dello scaldacqua del vapore
Dettagli del prodotto
| Circostanza: | Nuovo | Struttura: | Metropolitana dell'acqua |
|---|---|---|---|
| Combustibile disponibile: | A carbone | Capacità stimata di evaporazione: | 1-20 t/h |
| Temperatura stimata del vapore: | 170-204 | Trattamento di superficie: | Dipinto |
| Operazione: | Automatico | Disposizione: | Caldaia orizzontale |
| Uso: | Industriale | installazione: | Caldaia montata |
| Evidenziare |
scaldacqua industriale,Caldaia a vapore industriale |
||
Descrizione del prodotto
Adattabilità infornata carbone dello scaldacqua del vapore di controllo automatico DZL ampia di carbone
produzione
Il vapore di serie di HD DZL e la caldaia d'acqua calda è il monocilindrico, l'assemblea del tubo d'acqua, caldaia a catena della griglia. Il corpo cilindrico della caldaia è sistemato longitudinalmente lungo il centro della caldaia.
Il fusto e entrambi i lati anteriori dei tubi della acqua parete della fornace formano la superficie di riscaldamento radiante, il tamburo posteriore ed il Fascio di tubi fra la superficie di riscaldamento di convezione della forma dell'intestazione.
L'economizzatore del carbone è installato alla parte posteriore della caldaia.
Dopo che un certo calore del vapore ad alta temperatura combustione-generato è assorbito dal focolare, il vapore scorre la superficie di riscaldamento di convezione da parte a parte brucia diretto esterno degli scarichi e della camera il camino via l'economizzatore del carbone, il collettore di polveri ed il fan del progetto.
Caratteristiche e vantaggi
1. Struttura compatta, piccolo spazio dell'installazione, locale caldaie del piano unico, infrastruttura redditizia.
2. Grande livello dell'assemblea, breve periodo dell'installazione ed installazione economica.
3. Superficie di riscaldamento sufficiente e ragionevole, temperatura rapida/pressione-aumento della caldaia, produttività soddisfacente ed alta efficienza di riscaldamento.
4. Presenti l'aria con le camere della distribuzione dell'aria della griglia. Tutta la distribuzione dell'aria
Le camere possono regolare indipendente il flusso d'aria e la griglia può essere regolata
Velocità di Stepless. Vasta gamma dei carboni applicabili e della combustione completa.
5. Il gabinetto di controllo elettrico è fornito di controllo automatico completo e
Strumenti del monitor che caratterizzano alti automazione, sicurezza, affidabilità e semplice
Parametro
| Modello | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| T/h stimato di capacità di evaporazione | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Pressione di esercizio Rated | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| Temperatura stimata del vapore | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Temperatura della fornitura idrica | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Area della griglia m2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Area efficace della griglia m2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
| Volume m. 3 della caldaia | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
| Efficienza % di progettazione | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Combustibile applicabile | Classe bituminosa II | |||||||
| Kg/h | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Dimensione massima della parte di spedizione m. | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Peso massimo della parte di spedizione m. | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Dimensione di installazione m. | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Fan del progetto | modello | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m. 3 /h) flusso d'aria | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| Pressione (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| Potere (chilowatt) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
| Fan del ventilatore | modello | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m. 3 /h) flusso d'aria | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| Pressione (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| Potere (chilowatt) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
| Pompa d'alimentazione | modello | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m. 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m. | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| Potere (chilowatt) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor di velocità | modello | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| Potere (chilowatt) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
| Macchina delle scorie | modello | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| Potere (chilowatt) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
| modello della polvere | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
