Luogo di origine: | La Cina |
Marca: | HD BOILER |
Certificazione: | ISO9001 , SGS , TUV , ASME , EN |
Numero di modello: | SZL |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio in condizione di navigare |
Tempi di consegna: | 45 - 100 giorni |
Termini di pagamento: | Western Union, T/T, L/C |
Capacità di alimentazione: | 50 insiemi al mese |
Combustibile applicabile: | Produzione di bricchetti della biomassa | Struttura: | Metropolitana dell'acqua |
---|---|---|---|
Circolazione dell'acqua: | Circolazione naturale | Stile bruciante: | Caldaia d'infornamento interna |
Marchio di fabbrica: | CALDAIA DI HD | Codice di HS: | 3215960855 |
Uso: | Industriale | Funzione: | Caldaia a vapore |
Evidenziare: | la biomassa ha infornato le caldaie,caldaia a vapore della biomassa |

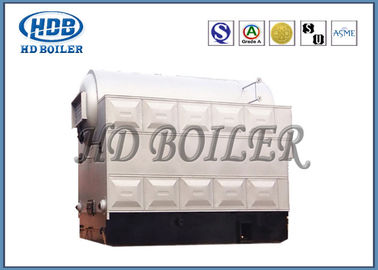

Combustione di riciclaggio delle risorse di protezione dell'ambiente della caldaia a vapore del combustibile della biomassa
Introduzione
Le caldaie della biomassa sono molto simili alle caldaie a gas convenzionali che avrete una conoscenza di con, fornendogli il riscaldamento domestico e l'acqua calda per l'intera casa, ma invece di usando il gas (o petrolio) per produrre il calore, bruciano la fonte sostenibile quali paglia, la crusca di riso, la segatura, la corteccia, le coperture dell'arachide, il bastone, Miscanthus, i trucioli di legno, ecc.
Vantaggi di prestazione
1. La struttura di raffreddamento del segmento del trasferimento di calore di radiazione, la disposizione S tipa dello scambiatore di calore efficiente dell'economizzatore dell'aletta, alta efficienza termica della parete del tubo o della membrana di drenaggio denso della coda dello scambiatore di calore del multibackhaul di segmento convettivo del trasferimento di calore.
2. I materiali di isolamento di qualità della caldaia e la tecnologia della costruzione speciale, meno perdita di calore, la temperatura del gas di scarico è bassi, l'alta efficienza termica della caldaia.
3. Intensificando la camera di combustione della griglia, la disposizione della combustione di aria secondaria, della combustione del combustibile uniformemente ed alta efficienza di combustione.
4. La progettazione speciale da grattare, griglia dell'arco ha diviso il magazzino nel vento, adeguamento indipendente del volume di aria, l'adattabilità del combustibile.
5. La disposizione di riscaldamento della superficie è adeguata e ragionevole, l'inizio veloce della temperatura della caldaia.
Caratteristiche strutturali
1. La struttura scandagliante adeguata della caldaia, doppia combustione della griglia della catena del tamburo. Il tamburo lungo il centro delle caldaie ha sistemato longitudinalmente su e giù, la superficie di riscaldamento di radiazione del forno a camera della parete dell'acqua sul tamburo fra il tamburo ed il pacco seguente composti di disposizione della coda della superficie del riscaldamento di convezione dell'economizzatore
2. Intensificando la camera di combustione della griglia, ha sistemato il vento secondario laterale; la griglia a catena ha diviso il magazzino nel vento, il volume di aria ha regolato indipendente, gratta la velocità stepless.
3. Dispositivi d'alimentazione con i diritti di proprietà intellettuale indipendenti, meccanismo di alimentazione della serratura.
4. Superficie radiattiva del trasferimento di calore, superficie convettiva del trasferimento di calore facendo uso della struttura antiusura speciale.
5. La struttura globale della caldaia è orma compatta e piccola, un alto livello di assemblea, breve periodo dell'installazione, meno il costo di installazione.
Parametri del prodotto
Modello | SZL4-1.25-T SZL4-1.6-T SZL4-2.5-T |
SZL6-1.25-T SZL6-1.6-T SZL6-2.5-T |
SZL8-1.25-T SZL8-1.6-T SZL8-2.5-T |
SZL10-1.25-T SZL10-1.6-T SZL10-2.5-T |
SZL15-1.25-T SZL15-1.6-T SZL15-2.5-T |
SZL20-1.25-T SZL20-1.6-T SZL20-2.5-T |
Capacità stimata di evaporazione (t/h) | 4 | 6 | 8 | 10 | 15 | 20 |
Peso massimo di shiooingpart (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 |
Temperatura stimata del vapore (℃) | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 |
temperatura acqua-suooly (℃) | 20 | 20 | 60 | 60 | 104 | 104 |
Caldaia (m2) | 93,7 | 156 | 196,7 | 238,3 | 335,5 | 412 |
Economizzatore del carbone (m2) | 35,2 | 87,2 | 209,3 | 244,4 | 174,4 | 236 |
Preriscaldatore di aria (m2) | — | — | — | — | 82,4 | 181 |
Area efficace della griglia (m2) | 5,24 | 7,7 | 9,4 | 11,96 | 17,8 | 21,8 |
Volume della caldaia (m3) | 6,5 | 7,3 | 9,6 | 12,4 | 15 | 21 |
Efficienza di progettazione (%) | >82 | >83 | >83 | >84 | >84 | >84 |
Combustibile applicabile | Produzione di bricchetti della biomassa | |||||
Dimensione massima della parte di spedizione (m) | 7.5×2.6×3.53 | 602×2.8×3.53 | 7.6×3.28×3.53 | 7.6×3.28×3.53 | 9.76×3.36×3.53 | 11×3.36×3.54 |
Peso massimo della parte di spedizione (t) | 34 | 26 | 29 | 31 | 42 | 51,5 |
Dimensione globale di installazione (m) | 8×3.6×4.5 | 8.3×5.7×6.2 | 8.9×5.7×6.7 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 |
Fan del progetto |
YX9-35 8C 22 |
GY6-1 30 |
GY10-1 45 |
GY10-15 55 |
Y5-47 12D 75 |
Y5-47 12.4D 90 |
Fan del ventilatore |
T4-72 4.5A 7,5 |
T4-72 5A 11 |
GG6-1 7,5 |
GG6-1 7,5 |
GG8-1 11 |
GG10-1 18,5 |
Fan dell'aeratore di Overfire (chilowatt) |
GG1-15 3 |
GG2-15 5,5 |
T4-72 4A 7,5 |
T4-72 4.5A 7,5 |
GG4-15 15 |
9-26 8D 22 |
Regolatore di velocità (chilowatt) |
GL-5P 0,37 |
GL-10P 0,75 |
GL-16P 1,1 |
GL-16P 1,1 |
GL-20P 1,5 |
GL-20P 1,5 |
Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
1. Una superficie di montaggio di 200.000 metri quadri
2. 150 ingegneri
3. 600 saldatori codificati
4. 60 ispettori autorizzati (istruttori del livello-III di NDT)
5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione
6. Sistema di qualità di 9001:2008 di iso
7. Certificato di ASME dei generatori di vapore
8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
