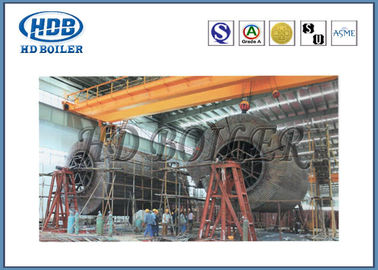

Filtro a ciclone a letto fluidizzato dal collettore di polveri di circolazione per la caldaia industriale

Caldaia industriale rotazionale a letto fluidizzato del filtro a ciclone singolo verticale da circolazione

Descrizione di prodotto

La separazione a cicloni è un metodo di eliminazione delle particelle da un'aria, da un gas o da una corrente liquida, senza l'uso dei filtri, con la separazione di vortice. Nel rimuovere il particolato dai liquidi, un idrociclone è usato; mentre da gas, un ciclone del gas è usato. Gli effetti e la gravità rotazionali sono usati per separare le miscele dei solidi e dei liquidi. Il metodo può anche essere usato per separare le goccioline fini di liquido da una corrente gassosa.

Principi di funzionamento

Sebbene ci siano quattro filtri a ciclone comunemente usati, i loro principi di funzionamento basati su quello del ciclone convenzionale, sono molto simili. Nel ciclone convenzionale, il gas entra tangenzialmente in un cilindro, dove fila in un vortice mentre continua giù il cilindro. Una sezione del cono induce il diametro di vortice a diminuire finché il gas non inverta e sulle rotazioni sul centro al tubo di scarico o al cercatore di vortice. Un cono induce l'inversione di flusso ad accadere più presto e fa il ciclone le particelle di polvere che più compatte sono centrifugate verso la parete e che sono raccolte tramite urto inerziale. I flussi raccolti della polvere giù nello strato limite del gas all'apice del cono in cui è scaricato tramite una cortina d'aria o in un saltatore della polvere che serve uno o più cicloni paralleli. Sebbene i cicloni convenzionali possano essere costruiti al più grande diametro, sono comunemente di 600 - 1600 millimetri di diametro.

Parametri

I parametri più importanti di un ciclone per quanto riguarda tutto il dispositivo di separazione sono la sua efficienza di raccolta e la perdita di pressione attraverso l'unità. L'efficienza di raccolta di un ciclone è definita come sua capacità di catturare e conservare le particelle di polvere mentre la perdita di pressione è la quantità di potere che l'unità deve agire in tal modo.

Diagramma di flusso

Vantaggi

• Il prodotto raccolto rimane asciutto e, normalmente utile.

• Investimento di capitali e costi di mantenimento bassi nella maggior parte delle applicazioni.

• Molto compatto nella maggior parte delle applicazioni.

• Può essere usato nelle condizioni di lavorazione estreme, in particolare alle temperature elevate ed alle pressioni e con le alimentazioni chimicamente aggressive.

• Nessun parti mobili.

• Può essere costruito dalla maggior parte del tutto il materiale adatto a servizio progettato compreso l'acciaio del piatto, i metalli fondere, le leghe, l'alluminio, la plastica, la ceramica, ecc.

• Può essere fornita di erosione o resistente alla corrosione o “della particella respingere il tipo fodere.

• Può essere fabbricato dal metallo o, nel caso di più piccole unità, dalla colata del piatto in muffe.

• Possa, in alcuni processi, trattano i solidi appiccicosi o viscosi con irrigazione liquida adeguata.

• Può separare i solidi o le particelle liquide; a volte entrambi congiuntamente a progettazione adeguata.
