Super riscaldatore a vapore resistente al calore e bobine di riscaldamento

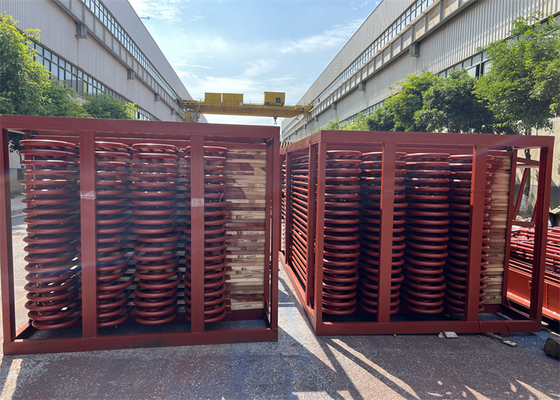

Bobine per surriscaldatori e riscaldatori di vapore resistenti al calore per la pianificazione industriale delle caldaie

Sistema di desurriscaldamento per surriscaldatore e riscaldatore di caldaie HRSG Standard ASME Produttore cinese

Sistema di surriscaldamento Bobina surriscaldatore

• I surriscaldatori in caldaie di grande capacità sono sia di tipo convettivo che radiante.
• I surriscaldatori di tipo convettivo sono posizionati nel secondo passaggio della caldaia e sono anche chiamati surriscaldatori a bassa temperatura. Generalmente, in questo surriscaldatore si verifica un aumento della temperatura di circa 40-60 gradi centigradi sul lato vapore.
• Il vapore da questo si sposta verso un surriscaldatore di tipo radiante chiamato surriscaldatore a pannello o piastra, e lì si verifica un aumento di circa 70-100 gradi centigradi.
• Questo è seguito dal surriscaldatore finale e qui viene prelevata la temperatura rimanente richiesta. Bisogna capire che il progettista può variare lo schema di prelievo a seconda del suo modo di fare o delle sue esigenze.
• Ma in tutti i metodi adottati, la temperatura finale deve rientrare in un intervallo ristretto, generalmente più / meno cinque gradi centigradi. I surriscaldatori sono così rifiniti che, per il combustibile di progetto della caldaia, non ci sarà alcun requisito di desurriscaldamento.

Sistema di desurriscaldamento

• Nel mondo vengono adottati tre sistemi principali: il tipo a iniezione, il tipo a deviazione del flusso dei gas di scarico e l'inclinazione del bruciatore. Gli ultimi due sono adottati per il controllo della temperatura del vapore del riscaldatore. Il primo è adottato per il controllo della temperatura del surriscaldatore.
• Viene utilizzato anche nei riscaldatori durante le emergenze quando è necessario abbassare la temperatura anche dopo aver raggiunto il massimo del controllo sul sistema normale adottato.
• La selezione del materiale per il surriscaldatore prima dell'iniezione sarà notevolmente influenzata dalla quantità di iniezione.

Funzioni e caratteristiche di surriscaldatori e riscaldatori

funzioni di surriscaldatori e riscaldatori:

I surriscaldatori e i riscaldatori sono parti importanti per le superfici di riscaldamento, utilizzati per aumentare la temperatura del vapore, con l'obiettivo di migliorare l'entalpia del vapore e, inoltre, di aumentare l'efficienza della circolazione termica per la centrale elettrica.

I surriscaldatori lavorano per riscaldare il vapore surriscaldato a vapore surriscaldato con una certa temperatura. Quando i carichi della caldaia o altre condizioni di lavoro cambiano, è necessario assicurarsi che la temperatura del vapore surriscaldato sia normale e rientri nell'intervallo consentito di variazione della temperatura.

Dalla circolazione termica nella centrale elettrica, i parametri originali di pressione e temperatura sono più alti, l'efficienza termica della circolazione è migliore, oppure l'umidità del vapore della parte posteriore della turbina a vapore è troppo alta, influenzandone la sicurezza. Mentre la temperatura del vapore del surriscaldatore è limitata dai materiali metallici, al momento, a causa della limitazione dei materiali metallici, la temperatura surriscaldata per la maggior parte delle caldaie delle centrali elettriche è ancora compresa nell'intervallo di 540-555 gradi, e per evitare che l'umidità del vapore della pala della parte posteriore della turbina a vapore sia troppo grande, viene quindi applicato il sistema di riscaldamento intermedio.

Quali sono le differenze tra surriscaldatore e riscaldatore?

Dettagli

Struttura di progettazione

1. riscaldamento del vapore saturo, temperatura fino a 900 gradi C.

2. alta efficienza, >90%.

3. riscaldamento ad alta velocità.

4. progettazione con acciaio inossidabile.

5. lunga durata di progettazione, 15 anni.

Inviaci i dati tecnici richiesti, come capacità di vapore, pressione, temperatura richiesta, ecc. Progetteremo di conseguenza.

HD Boiler offre una struttura di prim'ordine

Da oltre 30 anni, Hua Dong Boiler innova e migliora costantemente i nostri surriscaldatori e riscaldatori per caldaie. I miglioramenti nella piegatura, nella saldatura e nella progettazione assicurano che i nostri prodotti soddisfino gli standard europei e americani, garantendo prestazioni affidabili.
