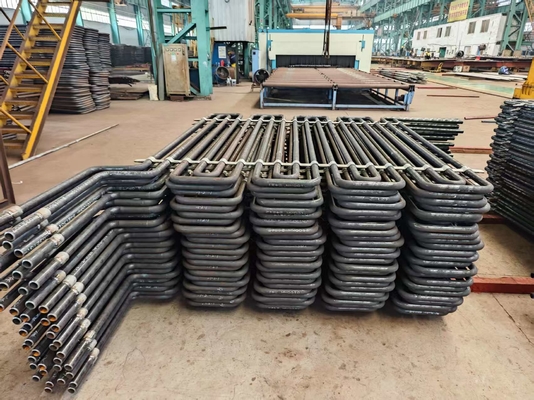

Soluzioni per centrali elettriche personalizzate SA192 Serpentine Superheater e Reheater Parts

Soluzioni personalizzate per centrali elettriche SA192 Parti per surriscaldatori e risurriscaldatori a serpentina

Quali sono i principali tipi di surriscaldatori?

Tipi radianti (situati nel forno) e a convezione (nel percorso dei gas).

Esposizione del prodotto

Funzioni del prodotto di surriscaldatore e risurriscaldatore

Surriscaldatore

1. In una centrale termica, il compito del surriscaldatore è cruciale. Elimina l'umidità residua dell'1-2% nel vapore saturo che esce dalla caldaia e ne aumenta la temperatura ben al di sopra del punto di saturazione. Questo rende il vapore più potente ed efficiente.
2. Il surriscaldamento non solo aumenta l'efficienza complessiva del ciclo di generazione di energia, ma previene anche la condensa eccessiva negli stadi finali della turbina. Perché è importante? Perché troppa condensa può danneggiare le pale della turbina nel tempo. Quindi, il surriscaldatore aiuta a mantenere la turbina in funzione senza problemi e a durare più a lungo.
3. Ecco come funziona: il surriscaldatore utilizza il calore dei gas di combustione del forno. Questo calore asciuga completamente il vapore e poi lo surriscalda, dandogli quella spinta di temperatura extra necessaria per una produzione di energia efficiente.
4. I surriscaldatori sono progettati con più circuiti di tubi che corrono fianco a fianco. Questi circuiti hanno una o più curve di ritorno e si collegano a collettori. Questa configurazione aiuta a distribuire il vapore in modo uniforme e massimizza il trasferimento di calore.

Risurriscaldatore

1. I risurriscaldatori hanno un ruolo specifico: riscaldano il vapore che si è già espanso un po' nella turbina. In questo modo, assicurano che il vapore rimanga il più asciutto possibile fino all'ultimo stadio della turbina. Vapore secco significa migliori prestazioni e minore usura dei componenti della turbina.
2. È possibile trovare i risurriscaldatori in diversi punti all'interno delle caldaie industriali, di solito prima o dopo il surriscaldatore convettivo nella zona convettiva. Nelle moderne caldaie ad alta pressione, i risurriscaldatori sono tipicamente costituiti da due parti.
3. La prima parte, o sezione primaria, si trova nella zona convettiva, dove inizia il processo di riscaldamento. La seconda parte, la sezione secondaria, è appesa proprio all'uscita del forno, portando il vapore alla sua temperatura finale e ottimale.
4. Quando progettano i risurriscaldatori, gli ingegneri seguono principi simili a quelli che seguono per i surriscaldatori. Entrambi devono gestire alte temperature e trasferire il calore in modo efficiente.
5. I risurriscaldatori e i surriscaldatori potrebbero avere le stesse temperature di uscita, ma la pressione del vapore nei risurriscaldatori è solo circa il 20-25% di quella dei surriscaldatori. Quella pressione inferiore significa che possiamo utilizzare leghe di acciaio di grado inferiore per i risurriscaldatori, il che aiuta a ridurre i costi senza sacrificare le prestazioni.

Dettagli del surriscaldatore e del risurriscaldatore

Criteri di fabbricazione e accettazione del surriscaldatore e del risurriscaldatore

1.JB/T1611 "Specifiche tecniche per la fabbricazione di tubi per caldaie."

2.JB/T1612 "Condizioni tecniche di prova della pressione della caldaia."

3.JB/T1613 "Specifiche tecniche per la saldatura di parti in pressione della caldaia."

4.JB/T1615 "Specifiche tecniche per la verniciatura e l'imballaggio della caldaia."

5. JB/T3375 "Regole per la ricezione e l'accettazione dei materiali per la costruzione di caldaie."

Tipo Vantaggi Svantaggi Metodo di supporto

Tipo a pendente

1. Supporto strutturale solido

2. Blocco del flusso da vapore condensato

3. Necessita di un riavvio lento per scaricare l'acqua che si accumula sul fondo. supportato dall'alto

Tipo invertito

1. Corretto drenaggio del vapore condensato

2. Mancanza di rigidità strutturale, soprattutto in caso di flusso di gas ad alta velocità Supportato dal basso

Tipo orizzontale

1. Corretto drenaggio

2. Buona rigidità strutturale.

Non vedono direttamente la fiamma, quindi sono principalmente di tipo convettivo. Di solito supportati nei condotti verticali del gas paralleli al forno principale.
