In cosa si differenzia un risurriscaldatore da un surriscaldatore?

Un risurriscaldatore riscalda nuovamente il vapore dopo l'espansione parziale nella turbina, mentre il surriscaldatore riscalda il vapore saturo proveniente dal tamburo della caldaia.

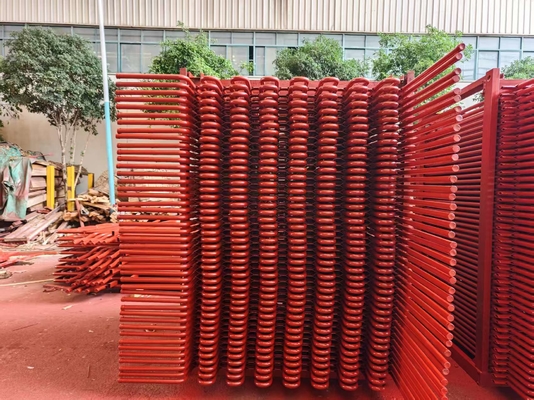

Esposizione del prodotto

Funzioni del prodotto di surriscaldatore e risurriscaldatore

Surriscaldatore

1. La funzione del surriscaldatore nell'impianto termoelettrico è quella di rimuovere le ultime tracce di umidità (dall'1 al 2%) dal vapore saturo in uscita dalla caldaia e di aumentarne la temperatura sufficientemente al di sopra della temperatura di saturazione.

2. Il surriscaldamento aumenta l'efficienza complessiva del ciclo, oltre a evitare troppa condensa negli ultimi stadi della turbina, il che evita l'erosione delle pale.

3. Il calore dei gas di combustione provenienti dal forno viene utilizzato per la rimozione dell'umidità dal vapore e per surriscaldare il vapore.

4. I surriscaldatori hanno solitamente diversi circuiti di tubi in parallelo con una o più curve di ritorno, collegati tra i collettori.

Risurriscaldatore

1. La funzione dei risurriscaldatori è quella di risurriscaldare il vapore parzialmente espanso dalla turbina.

Questo viene fatto in modo che il vapore rimanga il più possibile secco attraverso l'ultimo stadio della turbina.

2. Posizione: prima o dopo il surriscaldatore convettivo nella zona convettiva delle caldaie di servizio. Nelle moderne caldaie ad alta pressione, i risurriscaldatori sono generalmente in due sezioni.

3. La sezione primaria è posizionata nella zona convettiva e la sezione secondaria è posizionata appena all'uscita del forno, sospesa dall'alto.

4. Le considerazioni progettuali per i risurriscaldatori sono simili a quelle per i surriscaldatori.

5. Hanno le stesse temperature di uscita, ma le pressioni del vapore sono circa il 20-25% di quelle dei surriscaldatori. Pertanto, per i risurriscaldatori è possibile utilizzare una lega di acciaio di grado inferiore.

Tipo Vantaggi Svantaggi Metodo di supporto

Tipo a pendente

1. Supporto strutturale solido

2. Blocco del flusso da parte del vapore condensato

3. Necessita di un riavvio lento per scaricare l'acqua che si accumula sul fondo. supportato dall'alto

Tipo invertito

1. Corretto drenaggio del vapore condensato

2. Mancanza di rigidità strutturale, soprattutto in caso di flusso di gas ad alta velocità Supportato dal basso

Tipo orizzontale

1. Corretto drenaggio

2. Buona rigidità strutturale.

Non vedono la fiamma direttamente, quindi sono principalmente di tipo convettivo. Solitamente supportati nei condotti verticali del gas paralleli al forno principale.

Dettagli del surriscaldatore e del risurriscaldatore

Criteri di fabbricazione e accettazione di surriscaldatore e risurriscaldatore

1. JB/T1611 "Specifiche tecniche per la fabbricazione di tubi per caldaie."

2. JB/T1612 "Condizioni tecniche per la prova di pressione della caldaia."

3. JB/T1613 "Specifiche tecniche per la saldatura di parti in pressione della caldaia."

4. JB/T1615 "Specifiche tecniche per la verniciatura e l'imballaggio della caldaia."

5. JB/T3375 "Regole per la ricezione e l'accettazione dei materiali per la costruzione di caldaie."
