Parti per scambi di calore a base di nichel di qualità superiore personalizzate Super riscaldatore e riscaldatore

Parti per scambi di calore a base di nichel di qualità superiore personalizzate Super riscaldatore e riscaldatore

Che cos'e' un super riscaldatore in una caldaia?

Un surriscaldatore riscalda il vapore saturo oltre il suo punto di ebollizione per aumentare l'efficienza termica e prevenire la condensazione della turbina.

Funzioni del prodotto del super riscaldatore e del riscaldatore

Super riscaldatore

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Il riscaldamento a super riscaldamento aumenta l'efficienza complessiva del ciclo e evita l'eccessiva condensazione nelle ultime fasi della turbina, evitando così l'erosione delle pale.

3Il calore dei gas di combustione del forno viene utilizzato per eliminare l'umidità dal vapore e per surriscaldarlo.

4I super riscaldatori hanno solitamente diversi circuiti di tubi in parallelo con una o più curve di ritorno, collegate tra le testate.

Riscaldatore

1La funzione dei riscaldatori è quella di riscaldare il vapore parzialmente espanduto della turbina.

Ciò avviene in modo che il vapore rimanga asciutto il più possibile durante l'ultimo stadio della turbina.

2Localizzazione: prima o dopo il surriscaldatore convettivo nella zona convettiva delle caldaie.

3La sezione primaria è collocata nella zona convettiva e la sezione secondaria è collocata proprio all'uscita del forno appesa dall'alto.

4Le considerazioni di progettazione per i riscaldatori sono simili a quelle per i super riscaldatori.

5- ha le stesse temperature di uscita, ma le pressioni di vapore sono circa il 20-25% di quelle dei super riscaldatori.

Dettagli del super riscaldatore e del riscaldatore

Tipo Vantaggi Svantaggi Metodo di sostegno

di tipo pendente

1- sostegno strutturale

2Blocco del flusso da parte del vapore condensato

3. ha bisogno di un lento riavvio per pulire l' acqua che si accumula in fondo. sostenuto da sopra

di tipo inverso

1- adeguato drenaggio del vapore condensato

2Mancanza di rigidità strutturale, specialmente nel flusso di gas ad alta velocità

Tipo orizzontale

1- Un adeguato drenaggio

2Buona rigidità strutturale.

Non vedono direttamente la fiamma quindi sono principalmente di tipo convettivo di solito supportati nei condotti verticali di gas paralleli al forno principale.

Criteri di fabbricazione e di accettazione dei superriscaldatori e dei riscaldatori

1.JB/T1611 "Specifica tecnica per la fabbricazione di tubi per caldaie".

2.JB/T1612 "condizioni tecniche di prova della pressione della caldaia".

3.JB/T1613 "Specifica tecnica per la saldatura delle parti a pressione della caldaia".

4.JB/T1615"Specifica tecnica per la verniciatura e l'imballaggio della caldaia".

5. JB/T3375 "Regole per l'accettazione di materiali per la costruzione di caldaie".

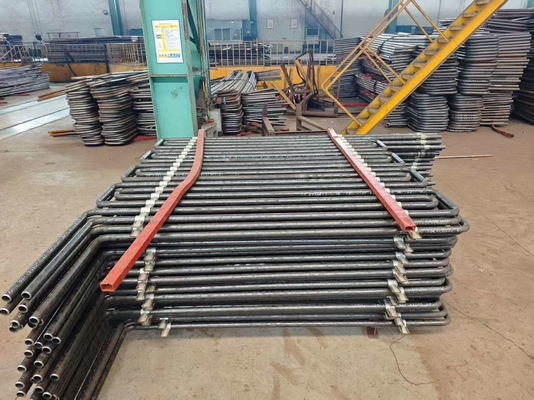

Visualizzazione del prodotto
