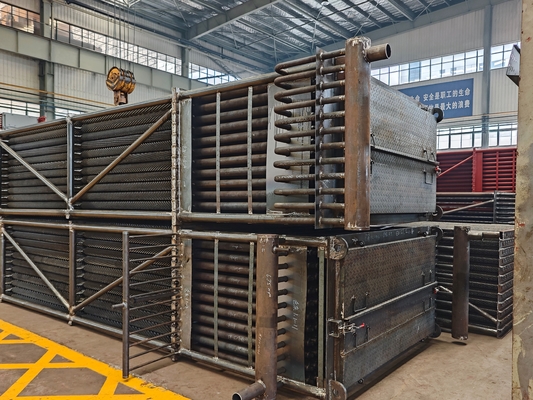

Economisatore per caldaie di centrali elettriche per sistemi di carbone / gas
Dettagli del prodotto
| Materiale: | Acciaio al carbonio | Utilizzatori: | Caldaia di potere Plant/CFB |
|---|---|---|---|
| Colore: | Personalizzato | Struttura: | tubo dell'acqua |
| Prodotto: | Acqua calda/vapore | Carburante: | Calore idrico a carbone/gas/olio |
| Evidenziare |
Economisatore di centrali elettriche,Economisatore per caldaie di centrali elettriche,Economisatore per caldaie a gas di carbone |
||
Descrizione del prodotto
Economisatore per caldaie di centrali elettriche per sistemi a carbone/gas
Pratiche di manutenzione critica?
Sfogo annuale di fuliggine + misurazione dello spessore ad ultrasuoni (UT).
Introduzione
Gli economizzatori riducono anche il rischio di shock termico e forti fluttuazioni della temperatura dell'acqua quando l'acqua di alimentazione entra nel tamburo o nelle pareti idriche.Anche la regolamentazione ambientale sempre più severa che limita le emissioni di ossidi di azoto e di anidride solforosa può influenzare la progettazione degli economizerIl coefficiente di trasferimento di calore sul lato del gas è molto inferiore al coefficiente di trasferimento di calore sul lato dell'acqua.la superficie esterna dei tubi può essere rivestita di pinne per aumentare la superficie di trasferimento del caloreL'obiettivo finale della progettazione dell'economizer è quello di ottenere il necessario trasferimento di calore a costi minimi.Velocità più elevata permette un migliore trasferimento di calore e riduce i costi di capitale.
Gli economizzatori di caldaia sono dispositivi di scambio termico con tubi a pinne che riscaldano un liquido, a volte acqua, fino a quando a volte non supera lo scopo di ebollizione del liquido.Possiamo fabbricare tre tipi di caldaie economizerL'economizzatore per tubi a pinne H è un economizzatore per scambiatori di calore ad alta efficienza costituito da tubi a pinne H.
Rispetto all'economizzatore a tubo nudo, l'economizzatore a tubo a pinne H può ingrandire l'area di scambio termico e ridurre il numero di tubi.Può anche aumentare l'area di flusso dei gas di combustione al fine di ridurre la velocità di flusso dei gas di combustione e abrasione.
Il tubo a pinne H può essere realizzato come doppio tubo a pinne H, con elevata rigidità per adattarsi a una lunga fila di tubi.
L'economizzatore a pinne a spirale è un'apparecchiatura di trasferimento di calore di nuova concezione, costituita da tubi a pinne a spirale per superare la grave abrasione e il breve tempo di servizio.
Specificità
| Descrizione | Economisatore per caldaie |
| Materiale | Acciaio legato, acciaio al carbonio, SA210C, SA213T22, ecc. |
| Norma relativa ai materiali | ASTM, EN o ISO ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 t Max.:1000 tonnellate |
| Processo di fusione: | EF+LF + VD |
| Processo | Materiale→Ingot → laminatura a caldo/a freddo→ trattamento termico (normalizzazione + temperatura) → ispezione → lavorazione grezza→UT →secondo trattamento termico → lavorazione finale →ispezione |
| Norma UT | ASTM A388 o EN10228, ecc. |
Specifiche tecniche
Struttura del materiale
È costituito da una serie di tubi a pinna a spirale, le testate di ingresso e di uscita, curva, telaio e altri accessori.
Disposizioni strutturali
In linea / in ordine scaglionato.
Funzione
(1) L'economizer è un sistema di generazione di vapore simile a una caldaia.quando il gas di scarico dal cilindro del motore attraverso la valvola di scarico va alla caldaia per generare vapore riscaldando l'acqua.
(2) Dopo che questi gas passano attraverso l'economizer, la temperatura del gas di scarico rimanente viene riscaldata nell'acqua nell'economizer.e sta migliorando l'efficienza e risparmiando il consumo di carburante
(3) Un economizer utilizza il calore di scarico dei gas di scarico della caldaia, che altrimenti si disperderebbe nell'atmosfera, per (nella maggior parte dei casi) pre-riscaldare l'acqua di alimentazione nella caldaia.Questo migliora l'efficienza della caldaia e riduce i costi del carburante.
Varietà
Economisatore per caldaie
| 1 | HDB produce economizers per caldaie di utilità, che comprende caldaie alimentate da carbone, legno, petrolio o altri combustibili solidi per produrre elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizers sono di solito situati nella parte posteriore della caldaia e orientati con i tubi che corrono orizzontalmente.L'acqua di alimentazione della caldaia passa attraverso i circuiti dell'economizzatore nella direzione opposta al flusso di gas (chiamato controriferimento). |
| 3 | I tubi nudi sono tipicamente utilizzati per ridurre al minimo l'inquinamento delle ceneri, ma alcuni OEM di caldaie progettano i loro economizzatori con tubi a pinne, a spirale o a pinne lunghe. |
| 4 | L'HDB può produrre elementi economizer con tubi nudi, a pinne a spirale o a pinne lunghe, e se preferite, riprogettare la vostra unità per uno degli altri tipi di tubo.HDB può anche fabbricare i capi di ricambio per tutti gli economizers delle caldaie di utilità. |
Economisatore per caldaie di pacchetto
| 1 | HDB ha capacità di produzione uniche di cui gli ingegneri Optimus sfruttano appieno la progettazione di economizzatori e super riscaldatori per impianti a acido solforico. |
| 2 | Spesso ciò consente di configurare le unità Optimus per una maggiore efficienza di trasferimento del calore, con conseguente riduzione della superficie richiesta e, di conseguenza, un prodotto a prezzo inferiore. |
| 3 | L'HDB utilizza le sue capacità sul posto per la finitura e la piegatura dei tubi, la lavorazione e la fabbricazione delle testate, la perforazione dei fogli di tubi, il taglio e la preparazione di tutti i materiali di involucro,e eseguire tutte le parti di pressione e saldature casing. |
| 4 | Ciò dà ad HDB un maggiore controllo della sequenza e del calendario di produzione che ci ha aiutato a raggiungere un notevole record di prestazioni di consegna puntuale. |
HRSG Economizer
| 1 | Gli economizzatori per i moduli HRSG di oggi sono configurati con tubi fissi che pendono verticalmente.HDB ha fabbricato bobine economizer per praticamente tutte le aziende OEM HRSG e comprende le caratteristiche uniche di ciascuna. |
| 2 | In molti casi, le aziende di servizi pubblici desiderano aggiornare i loro economizzatori dall'acciaio al carbonio semplice a un materiale in lega per aiutare a resistere alla corrosione accelerata dal flusso (FAC) all'interno delle testate e delle curve del tubo. |
| 3 | HDB è un punto di riferimento per la fabbricazione di economizzatori perché prepariamo tutti i materiali e eseguiamo tutte le parti a pressione e la saldatura dei dispositivi, dal finching dei tubi, alla fabbricazione delle testate,e assemblare il fascio della bobina. |
Criteri di fabbricazione e di accettazione
| · | JB/T6512 "condizioni tecnologiche di fabbricazione di caldaie con tubi a pinna a spirale di saldatura ad alta resistenza di frequenza" |
| · | HG/T3181 "tubo a pinna a spirale di saldatura ad alta resistenza" |
| · | JB/T6511 "Condizioni tecniche di prova del tubo a pinne a spirale". |
| · | JB1611 "condizioni di montaggio della casella di manica del tubo della caldaia" |
| · | JB/T1612 "condizioni di fabbricazione della caldaia a pressione". |
| · | JB16I3 "condizioni di saldatura delle parti a pressione della caldaia". |
*Nota:HD BOILER può realizzare un economizer speciale su misura in base alle esigenze del cliente.
