Serpentine Superheater e Reheater Trasferimento di calore nei gas di combustione e ambienti ad alta temperatura

MOQ:	1 set / 10 t
prezzo:	negoziabile
imballaggio standard:	imballaggio idoneo per la navigazione
Periodo di consegna:	50 ~ 100 giorni
metodo di pagamento:	L/C, T/T, Western Union
Capacità di approvvigionamento:	1500 tonnellate/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

ISO9001, SGS, TUV, ASME, EN

Marca

HD BOILER

Certificazione

ISO9001 , SGS , TUV , ASME , EN

Numero di modello

Surriscaldatore e riscaldatore

Materiale:

SA213-TP321H

Distanze:

8000mm

Specificità:

OD=38, Spessore=6 mm

PWHT:

Trattamento della soluzione

Ovality:

Meno di 15%

Riduzione dello spessore:

Meno di 15%

Nome del prodotto:

Surriscaldatore e riscaldatore

Utilizzatori:

Centrale elettrica,centrale termica/caldaia della stazione

Evidenziare:

Super riscaldatore di gas di scarico

Serpentine Superheater e Reheater

Ambienti ad alta temperatura

Descrizione del prodotto

Serpentine Superheater e Reheater Trasferimento di calore nei gas di combustione e ambienti ad alta temperatura

Descrizione

Il Super riscaldatore a vapore è uno scambiatore di calore a bobina che viene utilizzato per produrre vapore surriscaldato o per convertire il vapore umido in vapore secco, generato da una caldaia.È diverso da una caldaia in quantoLa caldaia utilizza sia il calore sensibile che il calore latente per convertire l'acqua in vapore, mentre il surriscaldatore utilizza solo il calore sensibile per surriscaldare il vapore al fine di aumentare la sua entalpia.

Super riscaldatore a piastre

Il surriscaldatore a piattaforma è composto da un tubo di acciaio con un diametro esterno di 32 ~ 42 mm e una testata, che è generalmente sospesa nella parte superiore del forno o dell'uscita del forno.Il numero di tubi in ogni schermo è generalmente 15 ~ 30, che è determinato in base al flusso di vapore richiesto.

Serpentine SuperheaterIl diametro esterno del tubo è generalmente di 30-60 mm. Il surriscaldatore a convezione è il più comunemente utilizzato e viene adottato il tipo di tubo serpentina.che è disposta nel fumo a una temperatura di 450-1000 °CIl gas di combustione trasferisce il calore verso il tubo principalmente per convezione e una parte di esso assorbe il calore per radiazione.


Dettagli

Il surriscaldamento aumenta l'efficienza complessiva e evita una troppa condensazione nelle ultime fasi della turbina, evitando così l'erosione delle pale.
Il calore dei gas di combustione del forno viene utilizzato per eliminare l'umidità dal vapore e per surriscaldarlo.
I super riscaldatori hanno solitamente diversi circuiti di tubi paralleli con una o più curve di ritorno, collegate tra le testate.
Il calore proveniente dai gas caldi viene trasferito al vapore nel surriscaldatore a temperature elevate.
Pertanto la sezione promaria del surriscaldatore è disposta in contrafflusso e la sezione secondaria in flusso parallelo per ridurre la tensione della parete del tubo.

Principio

Il principio del surriscaldatore è simile a quello dei tubi generatori di vapore della caldaia.
I gas caldi ad alta temperatura spazzano i tubi del surriscaldatore e aumentano la temperatura del vapore la cui magnitudine dipende dalla temperatura del gas di uscita che lascia il surriscaldatore e dalla velocità del gas.
utilizzato per il riscaldamento di vapore saturo, la temperatura del vapore potrebbe raggiungere i 900 gradi C.
Miglioramento della capacità dei supercaldatori per aumentare la produzione di energia elettrica
Inviateci i dati tecnici richiesti, quali capacità di vapore, pressione, temperatura richiesta ecc. Noi progetteremo di conseguenza.

Tipo	Vantaggi	Svantaggi	Metodo di sostegno
di tipo pendente	1- sostegno strutturale	1- Blocco del flusso da vapore condensato - Richiede un lento riavvio per depurare l'acqua che si accumula nel fondo	sostenuto dall'alto
di tipo inverso	1- adeguato drenaggio del vapore condensato	1. Mancano di rigidità strutturale, specialmente nel flusso di gas ad alta velocità	Sostenuto dal basso
Tipo orizzontale	1- Un adeguato drenaggio 2Buona rigidità strutturale	1Non vedono il fuoco direttamente, quindi sono principalmente di tipo convettivo.	Solitamente supportato nei condotti verticali di gas paralleli al forno principale.

Funzione

Super riscaldatoreLa temperatura del vapore deve superare il suo punto di saturazione.
Riscaldatoreè fondamentalmente un super riscaldatore che surriscalda il vapore che esce dalla fase ad alta pressione di una turbina. Il vapore riscaldato viene quindi inviato alla fase a bassa pressione della turbina.Riscaldando il vapore tra una turbina ad alta pressione e una a bassa pressione è possibile aumentare l'efficienza elettrica del ciclo della centrale oltre il 40%Il ciclo di riscaldamento viene utilizzato nelle caldaie di grande potenza, poiché è economicamente fattibile solo nelle centrali elettriche di grandi dimensioni.

Vantaggi e svantaggi

Tipo di appendiabiti 1.Sostituzione strutturale ferma

1Blocco del flusso da parte del vapore condensato

2. ha bisogno di un lento riavvio per pulire l' acqua che si accumula in fondo. sostenuto da sopra

Tipo inverso 1.Drenaggio corretto del vapore condensato

1Mancanza di rigidità strutturale, specialmente nel flusso di gas ad alta velocità

Tipo orizzontale

1- Un adeguato drenaggio

2Buona rigidità strutturale.

Non vedono direttamente la fiamma quindi sono principalmente di tipo convettivo di solito supportati nei condotti verticali di gas paralleli al forno principale.

Serpentine Superheater e Reheater Trasferimento di calore nei gas di combustione e ambienti ad alta temperatura 0

Tecnologia avanzata

1	L'HDB ha una vasta esperienza nell'utilizzo del sistema di analisi della durata utile per prevedere la durata dei tubi.
2	Il sistema misura l'ossido e lo spessore della parete del tubo durante una prova non distruttiva in loco e questo viene utilizzato per calcolare la durata utile rimanente.
3	L'HDB ha sviluppato la tecnologia di misurazione degli ossidi nel 1991 ed è ora utilizzata come standard in tutto il mondo.

Dettagli

1	Composizione del materiale	Acciaio al carbonio, acciaio legato o acciaio resistente al calore, scatole di raccolta e altri materiali di supporto.
2	Modello di progetto	Disegno verticale o orizzontale.
3	Vantaggi	Bel aspetto, dimensioni, precisione, tecnologia di curvatura e saldatura di prima classe, attrezzature di rilevamento di prima classe.

Funzione del prodotto

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Il riscaldamento a super riscaldamento aumenta l'efficienza complessiva del ciclo e evita l'eccessiva condensazione nelle ultime fasi della turbina, evitando così l'erosione delle pale.

3Il calore dei gas di combustione del forno viene utilizzato per eliminare l'umidità dal vapore e per surriscaldarlo.

4I super riscaldatori hanno solitamente diversi circuiti di tubi in parallelo con una o più curve di ritorno, collegate tra le testate.

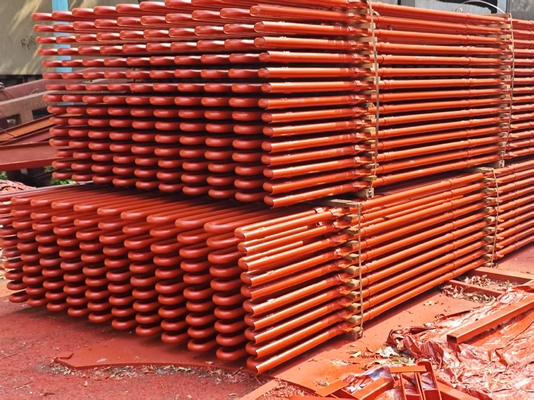

Visualizzazione del prodotto

Serpentine Superheater e Reheater Trasferimento di calore nei gas di combustione e ambienti ad alta temperatura 1
