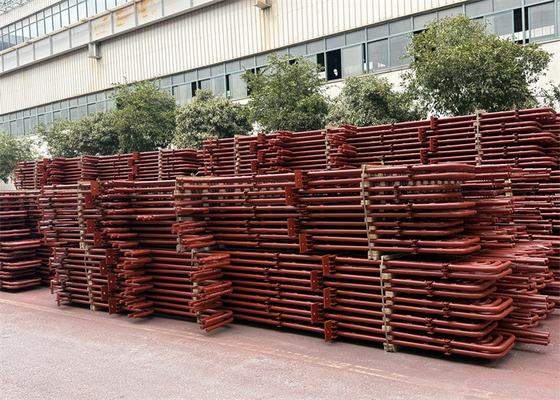

Economisatore per caldaie di recupero del calore di scarico per l'industria del cemento
Dettagli del prodotto
| Materiale: | acciaio al carbonio | Utilizzatori: | Caldaia di potere Plant/CFB |
|---|---|---|---|
| Tipo: | Circolazione/una volta diretto naturali | Struttura: | Tubo di fuoco/acqua |
| Prodotto: | Acqua calda/vapore | Carburante: | Calore idrico a carbone/gas/olio |
| Condizione: | Nuovo | Dimensione: | Personalizzazione |
| Evidenziare |
Economisatore per caldaie standard ASME,Economisatore per caldaie per l'industria del cemento,Economisatore di calore di recupero dei rifiuti |
||
Descrizione del prodotto
Economisatore per caldaie di recupero del calore di scarico per l'industria del cemento
Introduzione
- Il tubo a pinne a forma di H è anche noto come tubo a pinne a forma di H, noto anche come tubo a pinne di farfalla.Si tratta di saldare simmetricamente due pezzi di acciaio con un arco al centro per formare pinne (corde o farfalle), la cui forma frontale assomiglia alla lettera "H", per cui viene chiamata tubo a pinne a forma di H.
- Le due pinne del tubo a pinne a forma di H sono rettangolari e approssimativamente quadrate.Il tubo a pinne di tipo H adotta la tecnologia di saldatura a resistenza al lampoLa velocità di fusione della cucitura è elevata e la resistenza alla trazione della saldatura è elevata dopo la saldatura.
- Il tubo a pinne a forma di H può anche essere trasformato in un tubo a pinne a doppia forma "double H", che ha una buona rigidità e può essere utilizzato nella situazione in cui la fila di tubi è più lunga.L'economizzatore a pinne può essere utilizzato al posto dell'economizzatore a tubo liscio. Può aumentare efficacemente l'area di trasferimento del calore, aumentare la sezione di flusso dei gas di combustione, ridurre la velocità del fumo e ridurre l'usura.
Specificità
| Descrizione | Economisatore per caldaie |
| Materiale | Acciaio legato, acciaio al carbonio, SA210C, SA213T22, ecc. |
| Norma relativa ai materiali | ASTM, EN o ISO ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 t Max.:1000 tonnellate |
| Processo di fusione: | EF+LF + VD |
| Processo | Materiale→Ingot → laminatura a caldo/a freddo→ trattamento termico (normalizzazione + temperatura) → ispezione → lavorazione grezza→UT →secondo trattamento termico → lavorazione finale →ispezione |
| Norma UT | ASTM A388 o EN10228, ecc. |
Specifiche tecniche
Struttura del materiale
È costituito da una serie di tubi a pinna a spirale, le testate di ingresso e di uscita, curva, telaio e altri accessori.
Disposizioni strutturali
In linea / in ordine scaglionato.
Funzione
(1) L'economizer è un sistema di generazione di vapore simile a una caldaia.quando il gas di scarico dal cilindro del motore attraverso la valvola di scarico va alla caldaia per generare vapore riscaldando l'acqua.
(2) Dopo che questi gas passano attraverso l'economizer, la temperatura del gas di scarico rimanente viene riscaldata nell'acqua nell'economizer.e sta migliorando l'efficienza e risparmiando il consumo di carburante
(3) Un economizer utilizza il calore di scarico dei gas di scarico della caldaia, che altrimenti si disperderebbe nell'atmosfera, per (nella maggior parte dei casi) pre-riscaldare l'acqua di alimentazione nella caldaia.Questo migliora l'efficienza della caldaia e riduce i costi del carburante.
Varietà
Economisatore per caldaie
| 1 | HDB produce economizers per caldaie di utilità, che comprende caldaie alimentate da carbone, legno, petrolio o altri combustibili solidi per produrre elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizers sono di solito situati nella parte posteriore della caldaia e orientati con i tubi che corrono orizzontalmente.L'acqua di alimentazione della caldaia passa attraverso i circuiti dell'economizzatore nella direzione opposta al flusso di gas (chiamato controriferimento). |
| 3 | I tubi nudi sono tipicamente utilizzati per ridurre al minimo l'inquinamento delle ceneri, ma alcuni OEM di caldaie progettano i loro economizzatori con tubi a pinne, a spirale o a pinne lunghe. |
| 4 | L'HDB può produrre elementi economizer con tubi nudi, a pinne a spirale o a pinne lunghe, e se preferite, riprogettare la vostra unità per uno degli altri tipi di tubo.HDB può anche fabbricare i capi di ricambio per tutti gli economizers delle caldaie di utilità. |
Economisatore per caldaie di pacchetto
| 1 | HDB ha capacità di produzione uniche di cui gli ingegneri Optimus sfruttano appieno la progettazione di economizzatori e super riscaldatori per impianti a acido solforico. |
| 2 | Spesso ciò consente di configurare le unità Optimus per una maggiore efficienza di trasferimento del calore, con conseguente riduzione della superficie richiesta e, di conseguenza, un prodotto a prezzo inferiore. |
| 3 | L'HDB utilizza le sue capacità sul posto per la finitura e la piegatura dei tubi, la lavorazione e la fabbricazione delle testate, la perforazione dei fogli di tubi, il taglio e la preparazione di tutti i materiali di involucro,e eseguire tutte le parti di pressione e saldature casing. |
| 4 | Ciò dà ad HDB un maggiore controllo della sequenza e del calendario di produzione che ci ha aiutato a raggiungere un notevole record di prestazioni di consegna puntuale. |
HRSG Economizer
| 1 | Gli economizzatori per i moduli HRSG di oggi sono configurati con tubi fissi che pendono verticalmente.HDB ha fabbricato bobine economizer per praticamente tutte le aziende OEM HRSG e comprende le caratteristiche uniche di ciascuna. |
| 2 | In molti casi, le aziende di servizi pubblici desiderano aggiornare i loro economizzatori dall'acciaio al carbonio semplice a un materiale in lega per aiutare a resistere alla corrosione accelerata dal flusso (FAC) all'interno delle testate e delle curve del tubo. |
| 3 | HDB è un punto di riferimento per la fabbricazione di economizzatori perché prepariamo tutti i materiali e eseguiamo tutte le parti a pressione e la saldatura dei dispositivi, dal finching dei tubi, alla fabbricazione delle testate,e assemblare il fascio della bobina. |
Criteri di fabbricazione e di accettazione
| · | JB/T6512 "condizioni tecnologiche di fabbricazione di caldaie con tubi a pinna a spirale di saldatura ad alta resistenza di frequenza" |
| · | HG/T3181 "tubo a pinna a spirale di saldatura ad alta resistenza" |
| · | JB/T6511 "Condizioni tecniche di prova del tubo a pinne a spirale". |
| · | JB1611 "condizioni di montaggio della casella di manica del tubo della caldaia" |
| · | JB/T1612 "condizioni di fabbricazione della caldaia a pressione". |
| · | JB16I3 "condizioni di saldatura delle parti a pressione della caldaia". |
*Nota:HD BOILER può realizzare un economizer speciale su misura in base alle esigenze del cliente.
Esame
| 1 | L'ultimo tipo di macchina per la piegatura in U è utilizzato per la piegatura a freddo di precisione dei tubi. |
| 2 | La piegatura viene eseguita per tutti i tipi di scambiatori di calore, condensatori, economizzatori, tubi di caldaia in acciaio inossidabile. |
| 3 | Dopo la piegatura in "U", i tubi vengono sottoposti a prova idrotecnica e, se richiesto, vengono ridotti in tensione. |
| 4 | Inoltre vengono preparati pezzi di maquette per determinare la riduzione dello spessore della parte di piegatura. |
| 5 | La prova del penetrante del colorante sulla parte curva è effettuata per individuare crepe, difetti o qualsiasi tipo di difetto. |
| 6 | È previsto un imballaggio speciale per evitare eventuali danni durante il trasporto. |
