Introduzione al prodotto: Parete a membrana per caldaie

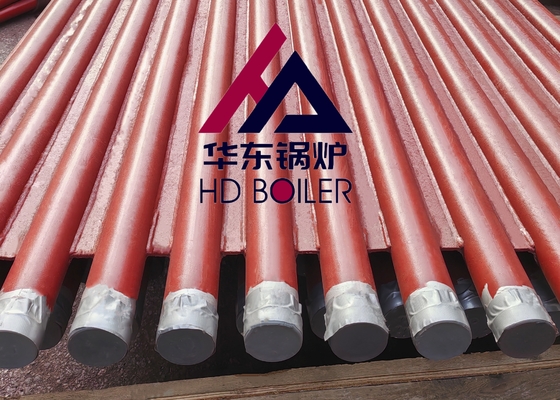

       La parete a membrana ad acqua è una struttura ermetica composta da tubi e alette saldate. I vantaggi sono minori perdite d'aria nel forno e la parete del forno con posa di tubi può essere utilizzata per ridurre il carico della struttura in acciaio e ridurre i costi della caldaia; Facilitare l'uso di strutture a sospensione e migliorare il sistema di espansione termica; È adatto per la produzione meccanizzata su larga scala e ha un'elevata velocità di assemblaggio; La capacità di accumulo di calore è piccola e il tempo di avvio e arresto è ridotto. Lo svantaggio è che il processo di fabbricazione è complesso. Le caldaie di grande capacità, ad alta temperatura e alta pressione utilizzano principalmente pareti a membrana ad acqua.

Classificazione

In base ai diversi processi di fabbricazione, esistono tre tipi di pareti di raffreddamento ad acqua a membrana:

(1) Il primo è saldato in file con tubi ad alette laminati e il carico di saldatura è piccolo, ma i tubi ad alette sono costosi.

(2) Il tubo liscio e l'aletta (acciaio piatto) sono saldati in file, il costo del materiale è basso ed è facile soddisfare i requisiti di una varietà di passi, ma l'acciaio piatto ha elevati requisiti di precisione e richiede attrezzature di finitura.

(3) Saldatura a sinterizzazione di tubi lisci, l'aletta inter-tubo è formata dalla fusione e dal riempimento del filo di saldatura, che viene utilizzato principalmente per lo schermo del tubo con un piccolo passo inter-tubo. Il passo inter-tubo della parete a membrana ad acqua è correlato alla pressione della caldaia, al carico termico del forno e ad altri fattori, e l's/d generale è 1,2~1,5.

Vantaggi

Descrizione

        I pannelli a parete d'acqua sono utilizzati nelle caldaie a recupero di calore. Produciamo pannelli a parete d'acqua. Questi sono fabbricati con tubi in acciaio al carbonio secondo i disegni e le specifiche dei clienti. Particolare attenzione è prestata all'ovalizzazione e all'assottigliamento nella parte piegata, durante la fabbricazione.

Stiamo fabbricando e fornendo una gamma completa di pannelli a parete d'acqua. I tubi da noi offerti sono noti per resistere a una grande pressione interna poiché una striscia continua di materiale alettato è avvolta a spirale sul tubo. Questi tubi sono noti per fornire calore in modo uniforme, il che si traduce in un aumento dell'emissione di calore.        La funzione principale dei pannelli a parete d'acqua nella caldaia è quella di assorbire il calore generato dalla fiamma o dai fumi ad alta temperatura e di generare vapore o acqua calda nei tubi, quindi di ridurre la temperatura nella camera.

Dettagli di costruzione

Le caratteristiche di combinazione della parete di raffreddamento ad acqua a membrana sono le seguenti:

1. Controllare e regolare la larghezza, la lunghezza, la planarità e la diagonale della fila di tubi quando la fila di tubi segmentata viene sollevata sul telaio di combinazione. Se la larghezza della fila di tubi è maggiore o minore della dimensione specificata, l'aletta può essere tagliata a una lunghezza appropriata, regolata alla dimensione specificata e quindi risaldata. Quando la differenza diagonale della fila di tubi supera i 10 mm, le alette tra alcuni tubi con dimensioni maggiori possono essere tagliate per ridurre la distanza tra i tubi per eliminare la differenza diagonale, e quindi le alette possono essere saldate. Quando l'irregolarità della fila di tubi supera l'intervallo consentito, è possibile utilizzare un telaio a portale per correggere la pressione superiore del martinetto.
2. Il giunto di testa della fila di tubi è diverso da quello di un singolo tubo. Il giunto di saldatura di un singolo tubo si restringe di circa 1-2 mm dopo la saldatura, il che non ha alcun effetto sugli altri tubi. Ma la fila di tubi non è la stessa, due sezioni di saldatura di testa della fila di tubi, se da un lato all'altro della sequenza di saldatura, saldando alla fine del tubo causato dalla deformazione è molto grande. Pertanto, prima della saldatura di testa, il gioco di testa di questo giunto di saldatura deve essere misurato in modo completo e, in base al gioco di testa troppo piccolo, moderato, troppo grande classificazione, se il gioco di testa è troppo grande o troppo piccolo, deve adottare il metodo di taglio del tubo, sostituito con un tubo corto moderato. In questo momento, a causa del restringimento della saldatura, il tubo con un gap più grande diventerà saldabile. Per ridurre la deformazione da restringimento della saldatura dei tubi, è necessario adottare il metodo della saldatura simmetrica e trasversale.
3. La parte inferiore della parete di raffreddamento ad acqua anteriore e posteriore ha il fondo del forno (secchio di cenere fredda) e la parte superiore della parete di raffreddamento ad acqua posteriore ha l'angolo della fiamma, quindi le dimensioni del componente sono maggiori e la forma è più speciale, quindi è difficile da combinare.
4. La sfera a passaggio singolo del tubo della parete posteriore ad acqua è diversa da altri tubi della superficie riscaldante. Poiché la parete posteriore ad acqua nella scatola del collettore superiore ha un angolo a prova di fiamma, il numero di tubi di piegatura dell'angolo a prova di fiamma è lo stesso di quello della parete posteriore ad acqua, al fine di aumentare la rigidità dell'angolo a prova di fiamma, c'è anche un numero considerevole di tubi diritti distanziatori (la maggior parte del tipo di forno). All'intersezione dell'angolo della fiamma e del tubo diritto, è installato un raccordo a T in acciaio fuso a forma speciale equidiametro (tubo a tre rami). Nel tubo diritto e nell'incrocio tra il serbatoio superiore alleato è dotato di orifizio Φ 5 mm o Φ restrittore di 10 mm. In questo modo, la maggior parte del tubo piegato del mezzo di lavoro è favorevole al raffreddamento dell'angolo della fiamma e una piccola parte del tubo piegato del mezzo di lavoro assicura che il tubo diritto e il tubo curvo abbiano la corrispondente quantità di espansione, in modo da ridurre la sollecitazione interna, quindi la difficoltà di passare attraverso la sfera aumenta.
Chi siamo

        Hua Dong Boiler Co., Ltd. è un'azienda high-tech specializzata nella produzione di caldaie. Fondata all'inizio degli anni '85, ha due basi produttive, questa azienda copre 400.000 ㎡ con attività immobilizzate per un importo di 110.000.000 USD. Ci sono 1100 dipendenti tra cui 150 tecnici e 600 saldatori codificati. Hua Dong detiene le licenze di produzione per caldaie di grado A e recipienti a pressione di grado A1 e A2 rilasciate dall'Amministrazione generale cinese per la supervisione, l'ispezione e la quarantena della qualità; inoltre detiene i timbri "S" e "U" "NB" rilasciati dall'American Society of Mechanical Engineers; nel frattempo, questa azienda ha superato la certificazione del sistema di gestione della qualità ISO9001, SO3834, EN12952.
