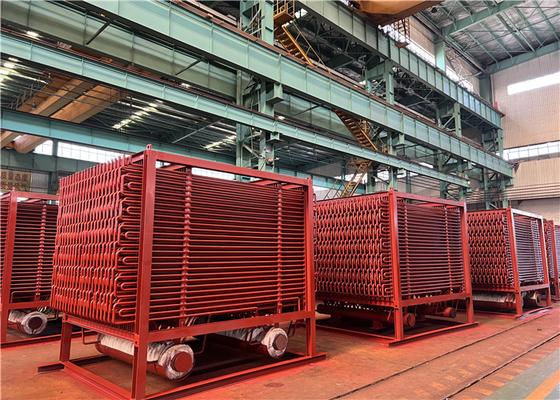

Economizzatore della caldaia dei tubi SA210A1 con l'intestazione dei collettori per la centrale elettrica infornata carbone
Dettagli del prodotto
| Materiale: | Acciaio al carbonio A210A1 | Utilizzatori: | Centrale elettrica |
|---|---|---|---|
| Tipo: | Circolazione naturale | Struttura: | Metropolitana acqua/calda |
| Prodotto: | Acqua calda/vapore | Carburante: | Calore idrico a carbone/gas/olio |
| Evidenziare |
Economizzatore della caldaia dei tubi con l'intestazione dei collettori,Economizzatore della caldaia dei tubi per carbone infornato,Economizzatore della caldaia dei tubi del acciaio al carbonio |
||
Descrizione del prodotto
Economizzatore della caldaia dei tubi SA210A1 con l'intestazione dei collettori per la centrale elettrica della caldaia infornata carbone
Introduzione
Gli economizzatori della caldaia sono dispositivi di scambio termico con i tubi alettati che riscaldano un liquido, a volte l'acqua, fino a tuttavia a volte non supera lo scopo d'ebollizione di liquido. Possiamo fabbricare tre tipi di economizzatore della caldaia, di economizzatore nudo del tubo, economizzatore di tubi alettati di H ed economizzatore a spirale del tubo alettato. l'economizzatore H-alettato del tubo è alto economizzatore efficiente dello scambiatore di calore che è tubi H-alettati consistiti di.
Rispetto all'economizzatore nudo del tubo, l'economizzatore H-alettato del tubo può ingrandire l'area di scambio termico e ridurre il numero dei tubi. Anche può aumentare l'area di flusso del gas di combustione per ridurre la velocità e l'abrasione di flusso del gas di combustione.
il tubo H-alettato può essere fatto come doppi tubi alettati di H, con l'alto rigidness per misura la fila lunga del tubo.
L'economizzatore alettato a spirale è un'attrezzatura recentemente progettata del trasferimento di calore, consiste dei tubi di aletta a spirale per sormontare l'abrasione ed il tempo di servizio di scarsità seri.
Specifiche
| Descrizione | Economizzatore della caldaia |
| Materiale | L'acciaio legato, il acciaio al carbonio, SA210C, SA213T22, ecc. |
| Norma materiale | ASTM, en o iso ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 tonnellate Massimo: 1000 tonnellate |
| Processo di fusione: | EF+IF + VD |
| Processo | →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot |
| Norma di UT | ASTM A388 o EN10228, ecc |
Caratteristiche tecniche
Struttura materiale
Consiste di un serio dei tubi di aletta a spirale, delle intestazioni dell'entrata e dello sbocco, della curvatura, del telaio e di altri aiutanti.
Disposizione della struttura
Nella linea/disposizione vacillata.
Funzione
(1) l'economizzatore è un sistema della generazione del vapore come come una caldaia. quando lo scarico del gas di scarico dal cilindro del motore tramite la valvola di scarico va alla caldaia per generare il vapore riscaldando dell'acqua.
(2) dopo che quel il gas passa tramite l'economizzatore la temperatura restante del gas di scarico è riscaldato l'acqua in economizzatore. contribuisce a generare il vapore e sta migliorando l'efficienza e conserva il consumo di combustibile
(3) un economizzatore usa i cascami di calore dallo scarico della caldaia, che sarebbe perso altrimenti ad atmosfera (nella maggior parte dei casi) preriscalda di acqua d'alimentazione nella caldaia. Ciò migliora l'efficienza della caldaia e riduce i costi del carburante.
Varietà
Economizzatore pratico della caldaia
| 1 | HDB produce gli economizzatori per le caldaie pratiche, che include combustibile per caldaie a vapore da carbone, da legno, da petrolio, o da altri combustibili solidi per produrre l'elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizzatori solitamente sono situati nel passaggio posteriore della caldaia e sono orientati con i tubi che corrono orizzontalmente. L'acqua d'alimentazione della caldaia passa i circuiti dell'economizzatore nella direzione opposta del flusso del gas (chiamato controcorrente). |
| 3 | I tubi nudi sono utilizzati tipicamente per minimizzare la cenere che sporca, ma la progettazione di un certo OEM della caldaia i loro economizzatori con i tubi alettati, a spirale o con pinne lunghe. |
| 4 | HDB può produrre gli elementi dell'economizzatore con nudo, spirale alettata, o tubi con pinne lunghe e se preferite, riprogettazione la vostra unità ad uno degli altri metropolitana-tipi. HDB può anche fabbricare le intestazioni della sostituzione per tutti gli economizzatori pratici della caldaia. |
Economizzatore della caldaia del pacchetto
| 1 | HDB ha capacità fabbricanti uniche da cui gli ingegneri di Optimus trar massimo vantaggio quando progetta gli economizzatori acidi solforici ed i surriscaldatori della pianta. |
| 2 | Questo permette spesso che le unità di Optimus siano configurate per le più alte efficienze del trasferimento di calore che risultati in un requisito riduttore di area e, conseguentemente, in un prodotto a prezzo inferiore. |
| 3 | HDB utilizza le sue capacità in loco all'aletta e piegare i tubi, macchina e fabbricare le intestazioni, trapano i tubesheets, tagliare e preparare tutti i materiali di rivestimento ed esegue tutte parte di pressione e saldature di rivestimento. |
| 4 | Ciò dà a HDB più controllo della sequenza e del programma fabbricanti che ci ha aiutati a raggiungere un'annotazione notevole della prestazione della consegna di tempo d'inserimento. |
Economizzatore di HRSG
| 1 | Gli economizzatori per gli odierni moduli di HRSG sono configurati con i fintubes che appendono verticalmente. HDB ha fabbricato le bobine dell'economizzatore per virtualmente tutte società dell'OEM di HRSG e capisce le caratteristiche uniche di ciascuno. |
| 2 | In molti casi, le utilità desiderano migliorare i loro economizzatori dal acciaio al carbonio normale ad un materiale della lega per contribuire a resistere alla corrosione accelerata flusso (FAC) dentro le intestazioni e le curvature del tubo. |
| 3 | HDB è uno sportello unico per montaggio dell'economizzatore perché prepariamo tutti i materiali e realizziamo tutta saldatura della parte e del collegamento di pressione, dal finning i fintubes, fabbricando le intestazioni ed il montaggio del pacco della bobina. |
Criteri di accettazione e di fabbricazione
| · | JB/T6512 «caldaia con gli stati a spirale di resistenza ad alta frequenza della saldatura di aletta del tubo di una tecnologia di fabbricazione» |
| · | «Tubo di aletta a spirale della saldatura di resistenza ad alta frequenza HG/T3181» |
| · | «Stati tecnici della prova a spirale del tubo alettato JB/T6511.» |
| · | JB1611 «stati dell'assemblea del contenitore di criniera del tubo di caldaia» |
| · | JB/T1612 «stati pressurufacturing della caldaia.» |
| · | JB16I3 «parti di pressione della caldaia che saldano le circostanze.» |
*Note: LA CALDAIA di HD può ha annunciato il tipo speciale di economizzatore secondo il requisito del cliente.
Scambiatori di calore interni
1.Subcooling può anche essere prodotto surriscaldando il gas che lascia l'evaporatore e che si dirige al compressore.
i sistemi 2.These ritirano il calore dalla linea liquida ma riscaldare l'aspirazione dei compressori.
3.This è una soluzione molto comune per assicurare che il gas raggiunga il compressore ed il liquido raggiunge la valvola.
4.It inoltre permette l'uso massimo dello scambiatore di calore così minimizza la parte degli scambiatori di calore usati per cambiare la temperatura del liquido e i maximizeds il volume in cui il refrigerante cambia la sua fase.
