Luogo di origine: | ZHANGJIAGANG, CINA |
Marca: | HD BOILER |
Certificazione: | ISO9001 , SGS , TUV , ASME , EN |
Numero di modello: | Parete di fornace |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto della struttura del ferro |
Tempi di consegna: | 50 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 500 tonnellate/mese |
Pressione: | Alta pressione | Struttura: | Metropolitana acqua/del fuoco |
---|---|---|---|
COMBUSTIBILE: | Calore a carbone/acqua del carbone/gas/ | Nome di prodotto: | Pareti dell'acqua della caldaia |
Gamma di applicazioni: | Industriale/centrale elettrica | NDE: | 100% PINTA, 100 RT, 100% UT |
Evidenziare: | Parete della membrana della caldaia dell'arco dell'argon,Le pareti dell'acqua della caldaia la saldatura ad arco,Superficie di riscaldamento della parete della membrana della caldaia |

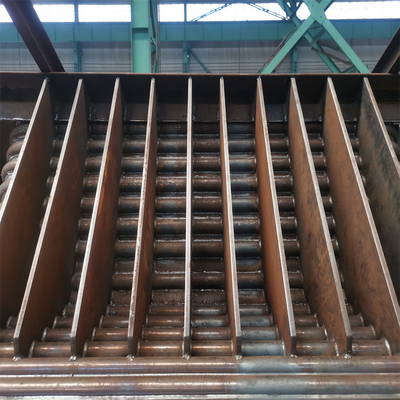

Parete di superficie della membrana della caldaia del riscaldamento ad alta pressione della centrale elettrica della saldatura ad arco di argon
Descrizione della parete dell'acqua della membrana
La parete dell'acqua della membrana è una struttura ermetica che consiste dei tubi e delle alette. I vantaggi sono meno fuga di aria in fornace; possono utilizzare la parete di montaggio di tubi, meno carico sulla struttura d'acciaio e più a basso costo della caldaia; struttura di facile impiego della sospensione e migliorare il sistema di espansione termica, adatto a produzione meccanizzata su grande scala, alto tasso dell'assemblea, capacità di stoccaggio a calore ridotto ed accorciare stella-su e tempo di arresto. Lo svantaggio è che il processo di fabbricazione è complesso. La parete dell'acqua della membrana è usata spesso nella grande capacità, nella temperatura elevata ed in caldaie ad alta pressione.
Secondo il processo di fabbricazione differente, la parete dell'acqua della membrana può essere divisa in tre tipi (vedi la fig. 1): i tubi di aletta 1.rolled sono saldati nelle file, con il carico di lavoro più di meno di saldatura, ma i tubi di aletta sono costosi. il tubo 2.bare e l'aletta (acciaio piano) sono saldati in file, che ha costo materiale basso e può soddisfare facilmente le richieste di vari passi, ma acciaio piano richiede l'alta precisione e la rifinitura equipment.3. La saldatura per fusione nuda del tubo, le alette fra i tubi è costituita dal riempimento del cavo di saldatura, principalmente usato per il piccolo passo fra i tubi. Il passo fra i tubi della parete dell'acqua della membrana è collegato con i fattori quale pressione della caldaia ed il carico termico della fornace, s/d è solitamente 1.2-1.5.
La superficie di riscaldamento sistemata sulla parete interna della fornace pricipalmente è raffreddata dall'acqua, che è chiamata la parete dell'acqua. È la superficie di riscaldamento di evaporazione principale della caldaia della centrale elettrica. Le funzioni principali della parete dell'acqua sono:
(1) assorbendo il calore radiante nella fornace, riscaldante l'acqua nel vapore saturo;
(2) proteggere la parete di fornace, semplifichi la struttura della parete di fornace, riducono il peso della parete di fornace, che è pricipalmente dovuto l'assorbimento di calore radiante nella parete dell'acqua della parete di fornace, di modo che la temperatura della parete di fornace è ridotta;
(3) l'assorbimento di calore nella fornace, il condotto di scarico raffreddato a gas alla temperatura conceduta dall'uscita della fornace, che è utile da ridurre la scorificazione nella fornace e da impedire la scorificazione nell'uscita della fornace;
(4) la parete dell'acqua assorbe il calore radiante a temperatura elevata nella fornace ed ha buon effetto del trasferimento di calore, in modo da può ridurre il consumo della caldaia ed il costo d'acciaio della caldaia.
Vantaggi
sigillatura 1.ensure della parete di fornace e ridurre fuga di aria in camera di combustione.
raffreddamento ad acqua pieno 2.realize della camera di combustione, che è utile da impedire la formazione del coke nel caso di combustione intensificata.
3. di piccola capacità di accumulazione termica, riscaldamento veloce della camera di combustione e raffreddamento rapido, può accorciare il periodo di raffreddamento dell'inizio e della fermata della caldaia.
4.it è appropriato da utilizzare la parete di fornace del tubo, che notevolmente riduce il carico del telaio della caldaia ed è conveniente per la sospensione.
5.compared con il tubo ottico, la capacità di assorbimento del calore del tubo è migliorato.
il grado di pre-combinazione 6.the di componenti della caldaia è migliorato, che è conveniente e riduce il carico di lavoro dell'installazione.
Specificazione della parete dell'acqua della membrana
Nome | Pannello dell'acqua della membrana |
Materiale | Acciaio al carbonio, lega, acciaio inossidabile |
Dimensione della metropolitana | Φ38 - 76 millimetri, personalizzano |
Norma | ISO, ASME |
Modello | Fissato |
Applicazione | Istallable intorno alla camera di combustione della caldaia |
Gruppo di lavoro del pannello di Waterwall
Nota
1 | Controllo della penetrazione di saldatura per soddisfare controllo del trasferimento di calore e meccanico di requisiti della deformazione alle tolleranze accettabili. |
2 | I pannelli richiedono ordinariamente il raddrizzamento nell'officina dopo saldatura ed il trattamento termico, la domanda da rispondere è latta il negozio poi incontrare le tolleranze dimensionali richieste per la riuscita installazione del sito? |
3 | Può procedure di trattamento del negozio attuale è così com'è usato senza aggiungere gli eccessivi comandi che aggiungeranno il costo ed il programma. |
4 | L'importanza di preriscaldamento e della sua manutenzione con il processo di saldatura potrebbe causare una serie di trattamento e negozio che elaborano le edizioni che aumenteranno sostanzialmente il costo. |
Controllo di qualità
1. Una superficie di montaggio di 200.000 metri quadri
2. 150 ingegneri
3. 400 saldatori codificati
4. 60 ispettori autorizzati (istruttori del livello-III di NDT)
5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione
6. Sistema di qualità di 9001:2008 di iso
7. Certificato di ASME dei generatori di vapore
8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
