La metropolitana di aletta industriale della caldaia di alta efficienza si sviluppa a spirale acciaio inossidabile per lo scambio termico
Dettagli del prodotto
| Materiale del tubo: | SA 210 GR.A1 | Materiale dell'aletta: | CS |
|---|---|---|---|
| nome di prodotto: | Metropolitana di aletta di spirale della caldaia | Imballaggio: | Struttura d'acciaio |
| Applicazione: | Sistema della caldaia e sistema industriale | Certificato: | ISO9001, ASME, EN, SGS |
| Evidenziare |
Metropolitana di aletta industriale della caldaia di alta efficienza,Metropolitana di aletta di spirale della caldaia di acciaio inossidabile,Metropolitana di aletta di spirale della caldaia del SA 210 |
||
Descrizione del prodotto

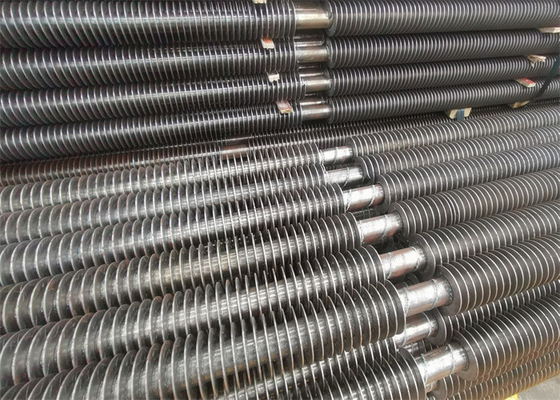

Metropolitana di aletta di spirale della caldaia di acciaio inossidabile di industriale di alta efficienza per lo scambio termico
Introduzione generale
Attualmente, i tubi d'acciaio alettati a spirale principalmente stanno avvolgendo, saldatura ad alta frequenza e tubi d'acciaio alettati a spirale di brasatura. I tubi d'acciaio alettati di spirale intergal hanno prodotto diventato di rinnovamento di t ai dei tre tipi superiori di tubi d'acciaio alettati a spirale a causa del suo tempo di impiego lungo, la prestazione del trasferimento di calore ed ovvio stabili ogni effetto di risparmio. I loro vantaggi sono indicati nei seguenti aspetti:
1. Tempo di impiego lungo, più di 3 volte finchè quello di avvolgimento dei tubi d'acciaio alettati saldati.
2. Taglio ad arco della radice dell'aletta e tubo e superficie regolare delle alette completamente eliminare il fenomeno di accumulazione della cenere, cenere che tappa e che scorifica di altre forme di tubi di aletta dovuto la piegatura irregolare della radice dell'aletta.
3. La tecnologia a laminazione a caldo è citata per migliorare la densità, il carico di snervamento, la resistenza alla trazione e la resistenza all'usura della costruzione metallica.
4. Poiché l'aletta ed il tubo sono integrali e distribuiti in banda a spirale, la portata di pressione dei tubi alettati a spirale integrati è più di 3 volte di quella del tubo d'acciaio senza cuciture con lo stessi spessore e diametro interno.
5. Resistenza all'usura, che risolve il problema di usura seria di superficie di riscaldamento convettiva della caldaia a carbone dovuto alta velocità del vento ed alta concentrazione nella cenere (particolarmente caldaie a letto fluidizzato di circolazione).
6. La struttura integrale della aletta-metropolitana completamente elimina la resistenza termica del contatto che l'altra struttura della aletta-metropolitana non può sormontare. Inoltre, la sezione longitudinale dell'aletta è struttura trapezoidale, in modo dall'efficienza del trasferimento di calore è migliorata nella massima misura possibile.
7. Lo scambio termico di superficie ampliato dell'aletta a spirale integrale è adottato. Nelle stesse condizioni di lavoro, il coefficiente di trasferimento di calore del pacco di tubo è 3.5-5.5 volte di quello del tubo d'acciaio senza cuciture con lo stessi spessore e diametro interno e due volte di quello del tubo di acciaio di aletta a spirale saldato con la stessa specificazione.
8. Le alette ed i tubi sono struttura integrale, in modo da possono essere utilizzate nell'ambiente ad alta temperatura e duro. Non ci sarà instabilità della prestazione del trasferimento di calore causata dal rilassamento e dallo spargimento delle alette in altre forme di tubi d'acciaio alettati.
I tubi alettati a spirale sono ampiamente usati nel recupero di calore dell'economizzatore della caldaia, del preriscaldatore di aria e della caldaia di cascami di calore come pure dell'attrezzatura di scambio termico nell'industria chimica, nel contenitore a pressione ed in altri campi. La capacità delle unità utilizzate in caldaie inoltre è aumentato da piccolo a grande e le loro applicazioni stanno aumentando giorno dopo giorno. Attualmente, molti produttori professionisti in Cina possono produrre la saldatura di resistenza ad alta frequenza, tubi alettati a spirale di brasatura e l'attrezzatura di produzione e la tecnologia dei tubi alettati sono state sviluppate, progettato state e fabbricate dall'importazione, dalla digestione e dall'assorbimento ad autosviluppo. La qualità ha raggiunto i requisiti delle norme straniere avanzate.
Vantaggi di per mezzo dei tubi alettati:
1. l'area di trasferimento di calore è aumentata di efficace spazio per migliorare l'effetto del trasferimento di calore.
2. Riduca lo spazio di occupazione della superficie del trasferimento di calore e riduca il suo volume, particolarmente per le caldaie di rapido caricamento.
3. Riduca il costo di equipaggiamento e migliori la sicurezza di attrezzatura.
4. dovuto la diminuzione di perdita di pressione laterale dell'acqua, il costo di operazione è ridotto.
5. La rigidezza dei tubi alettati è aumentata e la resistenza sismica del tubo è migliorata.
Metodo di fabbricazione
I tubi alettati a spirale possono essere fabbricati dai vari modi. Attualmente, ci sono parecchi metodi di fabbricazione principali per i tubi alettati utilizzati negli scambiatori di calore quali le caldaie ed i contenitori a pressione.
Tubo alettato di spirale della saldatura di resistenza ad alta frequenza
Il tubo alettato di spirale della saldatura di resistenza ad alta frequenza è genere di corrente ad alta frequenza importato nelle parti saldate. Usando il calore della resistenza generato dalla corrente attraverso la superficie di contatto dei giunti saldati e delle aree adiacenti, la superficie di contatto saldata può raggiungere lo stato di plastica di fusione o semi-fondendosi, poi la pressione appropriata si applica alla superficie di contatto saldata, ultimare i lavori di saldatura dei tubi alettati.
Tubo alettato brasato di spirale
Il tubo alettato di brasatura di spirale è un genere di riempitore del metallo con un punto di fusione più basso di quello della parte saldata e poi di riscaldamento della temperatura di brasatura. Quando la parte saldata non sta fondendosi, la lega per saldatura che si fonde bene bagna e brasa e forma il giunto di brasatura secondo espansione e dispersione del punto di contatto della parte saldata, così completando la saldatura del tubo alettato a spirale.
Tubo alettato di spirale integrale
Il tubo alettato di spirale integrale è costituito dall'estrusione e dal legame del tubo a pareti spesse (tubo della billetta) nello stato del riscaldamento continuo per media frequenza. È conosciuto come l'ultimo metodo di fabbricazione del tubo alettato nel mercato interno. È sviluppato da una società domestica ed il tubo alettato integrato ricercato e sviluppato come pure l'attrezzatura integrata auto-fabbricata di manufacturine del tubo alettato sono stati fatti domanda per i brevetti.
Controllo di qualità
| 1 | Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate. |
| 2 | Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo. |
| 3 | Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia. |
| 4 | Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard. |
Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
