Parete bassa della membrana della caldaia della metropolitana SA192 con l'intestazione molteplice

La metropolitana bassa standard SA192 di ASME ha fatto la parete della membrana della caldaia con l'intestazione molteplice

Introduzione di prodotto

I pannelli di parete dell'acqua sono la superficie di riscaldamento principale delle caldaie, composta di numeri delle file dei tubi d'acciaio, sistemate intorno all'angolo della caldaia. Dentro è l'acqua corrente o il vapore e l'esterno accetta il calore della fiamma nella fornace della caldaia, pricipalmente assorbente il calore di radiazione dei prodotti ad alta temperatura di combustione nella fornace. Il fluido operante aumenta in ed evapora dal calore.

Il tipo principale di pannelli che di parete dell'acqua la nostra società fabbrica è parete della membrana.

La parete dell'acqua della membrana è una struttura ermetica che consiste dei tubi e delle alette. I vantaggi sono meno fuga di aria in fornace; possono utilizzare la parete di montaggio di tubi, meno carico sulla struttura d'acciaio e più a basso costo della caldaia; struttura di facile impiego della sospensione e migliorare il sistema di espansione termica, adatto a produzione meccanizzata su grande scala, alto tasso dell'assemblea, capacità di stoccaggio a calore ridotto ed accorciare stella-su e tempo di arresto. Lo svantaggio è che il processo di fabbricazione è complesso. La parete dell'acqua della membrana è usata spesso nella grande capacità, nella temperatura elevata ed in caldaie ad alta pressione.

Secondo il processo di fabbricazione differente, la parete dell'acqua della membrana può essere divisa in tre tipi: i tubi di aletta 1.rolled sono saldati nelle file, con il carico di lavoro più di meno di saldatura, ma i tubi di aletta sono costosi. il tubo 2.bare e l'aletta (acciaio piano) sono saldati in file, che ha costo materiale basso e può soddisfare facilmente le richieste di vari passi, ma acciaio piano richiede l'alta precisione e la rifinitura equipment.3. La saldatura per fusione nuda del tubo, le alette fra i tubi è costituita dal riempimento del cavo di saldatura, principalmente usato per il piccolo passo fra i tubi. Il passo fra i tubi della parete dell'acqua della membrana è collegato con i fattori quale pressione della caldaia ed il carico termico della fornace, s/d è solitamente 1.2-1.5.

Specificazione

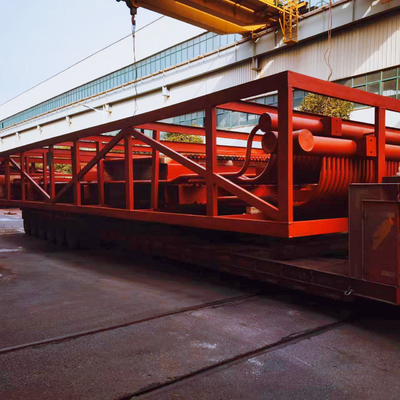

Le immagini qui sopra sono pareti della membrana per un progetto del Pakistan con i dettagli della specificazione qui sotto:
