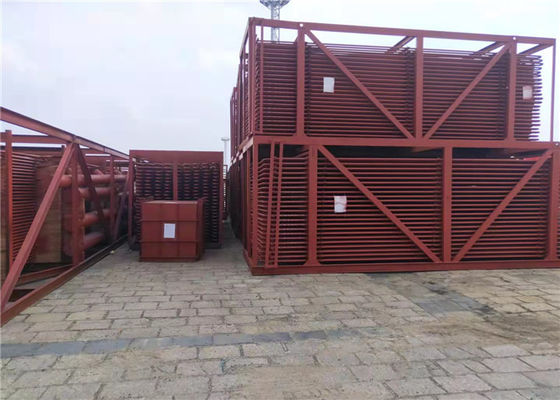

Circolazione naturale dell'economizzatore del vapore del gas di combustione di acciaio al carbonio
Dettagli del prodotto
| Materiale: | Acciaio al carbonio | Uso: | Caldaia di potere Plant/CFB |
|---|---|---|---|
| Tipo: | Circolazione naturale | Struttura: | Metropolitana acqua/calda |
| Applicazione: | Caldaia di cascami di calore e caldaia della centrale elettrica | Combustibile: | Carbone/gas/a petrolio, calore dell'acqua |
| Evidenziare |
Economizzatore del gas di combustione di acciaio al carbonio,Economizzatore naturale del gas di combustione di circolazione,Economizzatore del vapore del acciaio al carbonio |
||
Descrizione del prodotto
Bobina fatta dell'economizzatore della caldaia di acciaio al carbonio nella norma di ASME per Sugar Mill Boiler Maintenance
Descrizione di prodotto
·Gli economizzatori della caldaia riutilizzano il gas di combustione esaurito per preriscaldare l'acqua d'alimentazione che entra nella caldaia.
·Essenzialmente uno scambiatore del mini-calore, economizzatori migliora la prestazione della caldaia mentre aumenta il rendimento del combustibile.
·Rapidamente aumentando la temperatura dell'acqua d'alimentazione attraverso il gas di combustione catturato, gli economizzatori inoltre forniscono un miglioramento significativo nella generazione del vapore e nel tempo di reazione.
Introduzione dell'economizzatore
L'economizzatore della caldaia fa parte della superficie di riscaldamento della caldaia, riscaldare di acqua d'alimentazione nell'acqua saturata dentro la canalizzazione del condotto di scarico, dovuto il suo assorbimento del calore del gas di combustione di bassa temperatura, l'economizzatore riduce la temperatura di scarico del gas di combustione, risparmia l'energia, migliora l'efficienza, cosiddetta come economizzatore. Il tipo d'acciaio del tubo dell'economizzatore è senza limite di pressione, può essere usato come tipo d'ebollizione, fatto generalmente dal diametro esterno di 32 ~ tubo del acciaio al carbonio da 51 millimetro. A volte in tubi con le alette e l'aletta, migliorare l'effetto del trasferimento di calore. L'economizzatore della caldaia è utilizzato per il recupero di cascami di calore dalla caldaia.
Caratteristiche tecniche
Struttura materiale
Consiste di un serio dei tubi di aletta a spirale, delle intestazioni dell'entrata e dello sbocco, della curvatura, del telaio e di altri aiutanti.
Disposizione della struttura
Nella linea/disposizione vacillata.
Funzione
(1) l'economizzatore è un sistema della generazione del vapore come come una caldaia. quando lo scarico del gas di scarico dal cilindro del motore tramite la valvola di scarico va alla caldaia per generare il vapore riscaldando dell'acqua.
(2) dopo che quel il gas passa tramite l'economizzatore la temperatura restante del gas di scarico è riscaldato l'acqua in economizzatore. contribuisce a generare il vapore e sta migliorando l'efficienza e conserva il consumo di combustibile
(3) un economizzatore usa i cascami di calore dallo scarico della caldaia, che sarebbe perso altrimenti ad atmosfera (nella maggior parte dei casi) preriscalda di acqua d'alimentazione nella caldaia. Ciò migliora l'efficienza della caldaia e riduce i costi del carburante.
Varietà
Economizzatore pratico della caldaia
| 1 | HDB produce gli economizzatori per le caldaie pratiche, che include combustibile per caldaie a vapore da carbone, da legno, da petrolio, o da altri combustibili solidi per produrre l'elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizzatori solitamente sono situati nel passaggio posteriore della caldaia e sono orientati con i tubi che corrono orizzontalmente. L'acqua d'alimentazione della caldaia passa i circuiti dell'economizzatore nella direzione opposta del flusso del gas (chiamato controcorrente). |
| 3 | I tubi nudi sono utilizzati tipicamente per minimizzare la cenere che sporca, ma la progettazione di un certo OEM della caldaia i loro economizzatori con i tubi alettati, a spirale o con pinne lunghe. |
| 4 | HDB può produrre gli elementi dell'economizzatore con nudo, spirale alettata, o tubi con pinne lunghe e se preferite, riprogettazione la vostra unità ad uno degli altri metropolitana-tipi. HDB può anche fabbricare le intestazioni della sostituzione per tutti gli economizzatori pratici della caldaia. |
Economizzatore della caldaia del pacchetto
| 1 | HDB ha capacità fabbricanti uniche da cui gli ingegneri di Optimus trar massimo vantaggio quando progetta gli economizzatori acidi solforici ed i surriscaldatori della pianta. |
| 2 | Questo permette spesso che le unità di Optimus siano configurate per le più alte efficienze del trasferimento di calore che risultati in un requisito riduttore di area e, conseguentemente, in un prodotto a prezzo inferiore. |
| 3 | HDB utilizza le sue capacità in loco all'aletta e piegare i tubi, macchina e fabbricare le intestazioni, trapano i tubesheets, tagliare e preparare tutti i materiali di rivestimento ed esegue tutte parte di pressione e saldature di rivestimento. |
| 4 | Ciò dà a HDB più controllo della sequenza e del programma fabbricanti che ci ha aiutati a raggiungere un'annotazione notevole della prestazione della consegna di tempo d'inserimento. |
Economizzatore di HRSG
| 1 | Gli economizzatori per gli odierni moduli di HRSG sono configurati con i fintubes che appendono verticalmente. HDB ha fabbricato le bobine dell'economizzatore per virtualmente tutte società dell'OEM di HRSG e capisce le caratteristiche uniche di ciascuno. |
| 2 | In molti casi, le utilità desiderano migliorare i loro economizzatori dal acciaio al carbonio normale ad un materiale della lega per contribuire a resistere alla corrosione accelerata flusso (FAC) dentro le intestazioni e le curvature del tubo. |
| 3 | HDB è uno sportello unico per montaggio dell'economizzatore perché prepariamo tutti i materiali e realizziamo tutta saldatura della parte e del collegamento di pressione, dal finning i fintubes, fabbricando le intestazioni ed il montaggio del pacco della bobina. |
Criteri di accettazione e di fabbricazione
| · | JB/T6512 «caldaia con gli stati a spirale di resistenza ad alta frequenza della saldatura di aletta del tubo di una tecnologia di fabbricazione» |
| · | «Tubo di aletta a spirale della saldatura di resistenza ad alta frequenza HG/T3181» |
| · | «Stati tecnici della prova a spirale del tubo alettato JB/T6511.» |
| · | JB1611 «stati dell'assemblea del contenitore di criniera del tubo di caldaia» |
| · | JB/T1612 «stati pressurufacturing della caldaia.» |
| · | JB16I3 «parti di pressione della caldaia che saldano le circostanze.» |
Parametri
| Nome | Economizzatore |
| specifiche del tubo alettato | unità (millimetri) |
| Tubo nudo (od) | 25-165 |
| tubo nudo (spesso) | 2-8 |
| thicks alettati | 0.6-3.0 |
| altezza alettata | 5-30 |
| passo del filo del tubo alettato | 5-30 |
| lunghezza del tubo alettato | ≤12000 |
*Note: LA CALDAIA di HD può ha annunciato il tipo speciale di economizzatore secondo il requisito del cliente.
Funzioni dell'economizzatore della caldaia
Possiamo summerize le funzioni degli economizzatori come qui sotto:
1. risparmio del combustibile: gli economizzatori sono disposti alla parte posteriore delle caldaie. Questo modo può fare diminuire le temperature del gas e del fumo, così per conservare i combustibili.
2.improve le condizioni di lavoro dei corpi cilindrici: dovuto gli economizzatori, la temperatura dell'acqua dell'alimentazione è aumentata quando entra nel corpo cilindrico. Riduce la differenza della temperatura fra stress termico di alimentazione della parete dell'acqua e del corpo cilindrico come pure del corpo cilindrico, di modo che migliora le condizioni di lavoro dei corpi cilindrici ed aumenta il tempo di impiego.
3.reduce il costo di produzione della caldaia: per di acqua d'alimentazione è riscaldato negli economizzatori della caldaia. L'uso dei pezzi di ricambio di bassa temperatura come economizzatori della caldaia sostituire alcuni dei pannelli di parete ad alta temperatura cari dell'acqua riduce il costo per fabbricare le caldaie.
