Luogo di origine: | Zhangjiagang, Cina |
Marca: | HD BOILER |
Certificazione: | ISO9001 , SGS , TUV , ASME , EN |
Numero di modello: | Evaporatore posteriore della parete |
Quantità di ordine minimo: | 5 tonnellate |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Struttura d'acciaio |
Tempi di consegna: | 60 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 800 tonnellate/mese |
Materiale del tubo: | SA106 gr. B e SA192M | Nome di prodotto: | Parete & evaporatore posteriori |
---|---|---|---|
Norma: | ASME | Applicazione: | Caldaie della centrale elettrica e di Sugar Mill |
Parola chiave: | Serpentine d'evaporatore e Serpentine Coils | Materiale dell'aletta: | Q235B |
Evidenziare: | bobina termoresistente del surriscaldatore,bobina costante del surriscaldatore della struttura,surriscaldatore termoresistente della caldaia |
Norma ad alta temperatura di Serpentine Coils Assembly ASME dell'evaporatore
Introduzione
Per oltre 30 anni, Hua Dong Boiler è stato coerente innovante e migliorante i nostri pezzi di ricambio della caldaia. I miglioramenti nel piegamento, nella saldatura e nella progettazione per assicurare i nostri prodotti per rispettare sia le norme europee che americane, assicurando una prestazione affidabile.
Il tubo tortuoso è un tubo che torce e gira parecchie volte in un aereo. La superficie di riscaldamento di convezione della caldaia, quale l'economizzatore, surriscaldatore e riscaldatore, adotta la struttura del tubo tortuoso tramite la cinghia, con la disposizione orizzontale e verticale.
Il pacco di tubo evaporativo è un pacco di tubo evaporativo pricipalmente che assorbe il trasferimento di calore di convezione in piccola e caldaia di capacità media. È generalmente un pacco del sistema vacillato denso del tubo composto di tubi ascendenti e discendenti relativi al tamburo superiore e più basso. Il carico termico del tubo del pacco di tubo di evaporazione è alto, questa parte del tubo da acqua calda in vapore, dal basso verso l'alto; La sua funzione principale è di assorbire il calore all'acqua ed al vapore e di servire da fase in aumento del ciclo dell'acqua della caldaia.
1. Composizione materiale: Si compone dei tubi del tipo di serpente (acciaio al carbonio, acciaio legato o acciaio termoresistente, ecc.) e scatole della raccolta e l'altro materiale di sostegno. I tubi hanno generalmente esclusivamente altri 32, 38, 42 o tipi di specifiche, secondo i bisogni dell'utente.
2. disposizione: disposizione verticale o orizzontale.
3. caratteristiche: bello aspetto, dimensione, accuratezza, tecnologia di piegamento e di saldatura di prima classe, attrezzatura di prima classe di rilevazione.
Surriscaldatore
Le centrali elettriche del combustibile fossile hanno spesso una sezione del surriscaldatore nel vapore che genera la fornace. Il vapore attraversa impianto di essiccazione dentro il corpo cilindrico sopra al surriscaldatore, un insieme dei tubi nella fornace. Qui il vapore prende la più energia proveniente dai gas di combustione caldi fuori della tubatura e la sua temperatura ora è surriscaldata sopra la temperatura di saturazione.
Riscaldatore
Le fornaci della centrale elettrica possono avere una sezione del riscaldatore che contiene i tubi riscaldati dai gas di combustione caldi fuori dei tubi. Il vapore di scarico dalla turbina ad alta pressione è passato attraverso questi tubi riscaldati per raccogliere più energia prima dell'azionamento delle turbine intermedie e poi a bassa pressione.
Tipo
|
Vantaggi
|
Svantaggi
|
Metodo di sostegno
|
Pendente tipo
|
supporto strutturale 1.Firm
|
1. Bloccaggio di flusso tramite il nuovo inizio lento condensato di bisogni del vapore 2. per purgare l'acqua che si accumula nel fondo.
|
di sostegno da sopra
|
Invertire tipo
|
drenaggio 1.Proper del vapore condensato
|
1. Manchi della rigidità strutturale, particolarmente nel flusso ad alta velocità del gas
|
Di sostegno da sotto
|
Tipo orizzontale
|
1. Drenaggio adeguato
2. Buona rigidità strutturale
|
1. Non osservano direttamente il flam in modo da provengono pricipalmente dal tipo convettivo
|
Di sostegno solitamente nel gas verticale canalizza parallelo alla fornace principale.
|

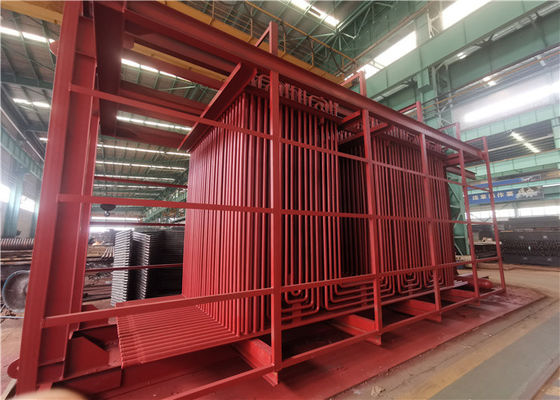

Il disegno qui è l'assemblea dell'evaporatore con la parete della membrana e le serpentine d'evaporatore per il vostro riferimento.
Questo progetto anche includere vapore drum+header+economizer.
PROGETTAZIONE E CODICE DI MONTAGGIO | PARTE I, 2019 EDIZIONI DI ASME |
PRESSIONE DI PROGETTAZIONE | 8,1 MPa |
PRESSIONE DI ESERCIZIO DI MAX. ALLOWABLE | 8,1 MPa |
TEMPERATURA DI PROGETTAZIONE | 320℃ |
PRESSIONE DI PROVA IDROSTATICA | MPa 12,2 |
INDENNITÀ DI CORROSIONE | 0.5mm |
