Parete della membrana della caldaia della serpentina d'evaporatore SA106 di stenditura di tubo

Assemblea standard dell'evaporatore di ASME con la parete della membrana e le serpentine d'evaporatore


Introduzione

I pannelli di parete dell'acqua sono la superficie di riscaldamento principale delle caldaie, composta di numeri delle file dei tubi d'acciaio, sistemate intorno all'angolo della caldaia. Dentro è l'acqua corrente o il vapore e l'esterno accetta il calore della fiamma nella fornace della caldaia, pricipalmente assorbente il calore di radiazione dei prodotti ad alta temperatura di combustione nella fornace. Il fluido operante aumenta in ed evapora dal calore.

Se secondo il tipo della struttura, ci sono tre tipi principali: tipo nudo del tubo, tipo della membrana e pungere il tipo del tubo.

La parete dell'acqua della membrana è una struttura ermetica che consiste dei tubi e delle alette. I vantaggi sono meno fuga di aria in fornace; possono utilizzare la parete di montaggio di tubi, meno carico sulla struttura d'acciaio e più a basso costo della caldaia; struttura di facile impiego della sospensione e migliorare il sistema di espansione termica, adatto a produzione meccanizzata su grande scala, alto tasso dell'assemblea, capacità di stoccaggio a calore ridotto ed accorciare stella-su e tempo di arresto. Lo svantaggio è che il processo di fabbricazione è complesso. La parete dell'acqua della membrana è usata spesso nella grande capacità, nella temperatura elevata ed in caldaie ad alta pressione.

Secondo il processo di fabbricazione differente, la parete dell'acqua della membrana può essere divisa in tre tipi (vedi la fig. 1): i tubi di aletta 1.rolled sono saldati nelle file, con il carico di lavoro più di meno di saldatura, ma i tubi di aletta sono costosi. il tubo 2.bare e l'aletta (acciaio piano) sono saldati in file, che ha costo materiale basso e può soddisfare facilmente le richieste di vari passi, ma acciaio piano richiede l'alta precisione e la rifinitura equipment.3. La saldatura per fusione nuda del tubo, le alette fra i tubi è costituita dal riempimento del cavo di saldatura, principalmente usato per il piccolo passo fra i tubi. Il passo fra i tubi della parete dell'acqua della membrana è collegato con i fattori quale pressione della caldaia ed il carico termico della fornace, s/d è solitamente 1.2-1.5.

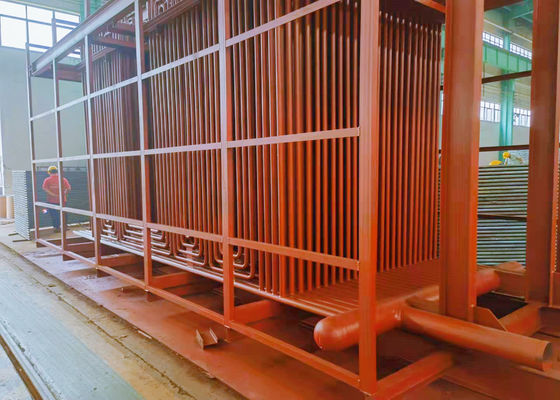

Il disegno qui è l'assemblea dell'evaporatore con la parete della membrana e le serpentine d'evaporatore per il nostro progetto del Pakistan.

Questo progetto anche includere vapore drum+header+economizer.

Le pareti della membrana sono ampiamente usate come superfici di riscaldamento per le caldaie della centrale elettrica e le caldaie industriali.

Ci sono punti dello srong come qui sotto:

Forti punti della parete dell'acqua della membrana

(1) assicura il sigillamento della parete di fornace e riduce la fuga di aria in camera di combustione.

(2) la realizzazione di raffreddamento ad acqua pieno in camera di combustione è utile da evitare la cokizzazione nello stato di combustione intensificata.

(3) il periodo di raffreddamento della partenza e dell'arresto delle caldaie può essere accorciato a causa della del suoi piccola capacità di accumulazione termica, aumento di temperatura veloce e raffreddamento veloce in camera di combustione.

(4) la parete di fornace di montaggio di tubi è adatta, che notevolmente riduce il carico del telaio della caldaia ed è conveniente per la sospensione    e sollevare.

(5) rispetto al tipo nudo del tubo, la capacità di assorbimento del calore del tubo è migliorata.

(6) migliora il grado dell'per-assemblea di componenti della caldaia, facilita e riduce il carico di lavoro dell'installazione
