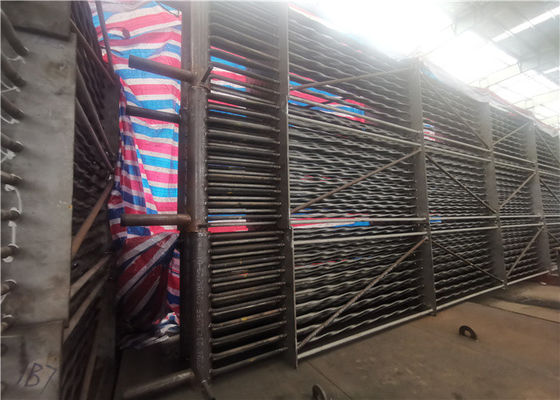

Economizzatore piano dello scambiatore di calore della metropolitana a spirale di torsione di acciaio inossidabile

Metropolitana torta di Sprial dell'economizzatore dello scambiatore di calore della metropolitana di acciaio inossidabile

Descrizione dello scambiatore di calore/dell'economizzatore

Lo scambiatore di calore è un dispositivo per il trasferimento della parte del calore dai liquidi caldi ai liquidi freddi. Lo scambiatore di calore svolge un ruolo importante in prodotto chimico, il petrolio, il potere, alimento e molto l'altra produzione industriale. Lo scambiatore di calore è stato ampiamente usato nella produzione chimica, come radiatore, dispositivo di raffreddamento, condensatore, evaporatore e reboiler, ecc…

Il pacco di tubo dello scambiatore di calore è composto di una serie di tubi piani torti e una pluralità di cerchi d'acciaio è sistemata fuori del pacco di tubo per migliorare la rigidezza del pacco di tubo. A causa della struttura speciale del tubo, l'interno fluido e fuori del tubo è dentro a movimento rotativo e lo scambio termico del liquido da entrambi i lati è rinforzato allo stesso tempo. La struttura speciale della bobina di bobina d'arresto fuori del pacco di tubo sormonta il breve fenomeno di flusso del medium del trasferimento di calore fra il pacco di tubo e l'interno delle coperture. Questo scambiatore di calore senza deflettore, riduce il costo, ridurre la rappresentazione in scala e la vibrazione, particolarmente convenienti per le coperture attuali e in prospettive chimiche, petrochimiche ed altre di trasformazione dello scambiatore di calore del tubo, vaste di applicazione di industrie.

Il processo di fabbricazione del tubo piano a spirale comprende «la spianatura» e «la torsione calda». Lo scambiatore di calore migliore del tubo di torsione è semplice quanto le coperture e lo scambiatore di calore tradizionali del tubo, ma ci sono molti avanzamenti emozionanti. Ha ottenuto i seguenti benefici tecnici ed economici: trasferimento di calore migliore, rappresentazione in scala riduttrice, controcorrente vera, costo riduttore, nessuna vibrazione, spazio di risparmio, nessun elemento del deflettore.

dovuto la struttura unica del tubo, del tubo e delle coperture sia nel moto a spirale allo stesso tempo, che promuove il grado di turbolenza. Il coefficiente di trasferimento di calore totale dello scambiatore di calore è 40% superiore a quello dello scambiatore di calore convenzionale, mentre la perdita di pressione è quasi la stessa. Nel montare lo scambiatore di calore, il tubo piano a spirale ed il tubo liscio possono anche essere utilizzati. Lo scambiatore di calore è fabbricato nell'accordo rigoroso con le norme di ASME. Dove le coperture e gli scambiatori di calore del tubo ed i dispositivi convenzionali sono utilizzati, tali scambiatori di calore possono essere sostituiti. Può ottenere il migliore valore del calore comune delle coperture e dello scambiatore di calore del tubo e del piatto e della struttura trasferisca l'attrezzatura ed ha vasta prospettiva dell'applicazione nell'industria chimica e petrochimica.

Specifiche

Applicazione

Durante l'operazione della caldaia nelle applicazioni commerciali ed industriali tipiche, circa 10-20% del potere calorifico di combustibile è espulso con i gas di pila all'atmosfera. Gli economizzatori della pila sono destinati per recuperare le quantità significative di questa perdita di energia del gas di pila, miglioranti quindi notevolmente l'efficienza di sistema della caldaia. Ci sono parecchie considerazioni quando selezionano un economizzatore:

• perdita di pressione lata gas. La contro-pressione aggiunta sulla pila della caldaia colpisce la capacità di capacità di lavorazione del fan dell'aria di combustione. Le fan dell'aria di combustione e dell'economizzatore devono essere graduate correttamente per assicurare un'operazione e una capacità di sistema adatte.

• Temperatura dell'acqua d'alimentazione. L'acqua d'alimentazione all'economizzatore deve essere disaerata e la temperatura del punto vincente come minimo a 220oF per impedire la corrosione del tubo.

• perdita di pressione lata Acqua. Le pompe dell'acqua d'alimentazione devono essere graduate per accomodare la perdita di pressione dell'economizzatore. Ulteriormente, un sistema di modulazione continuo dell'acqua d'alimentazione è richiesto per assicurare le portate adeguate tramite l'economizzatore.
