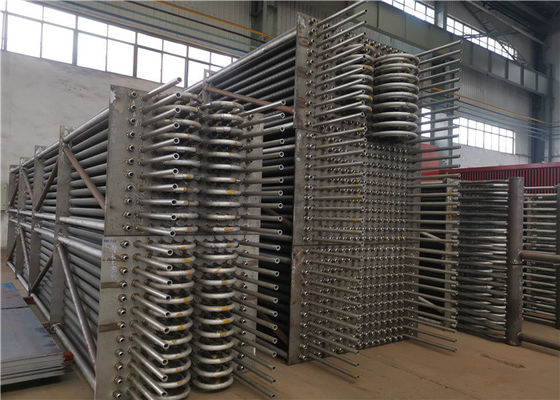

Economizzatore orizzontale della centrale elettrica della metropolitana di aletta di EN10228 Sprial

Economizzatore verticale della metropolitana di aletta di Sprial in centrale elettrica ridurre lo stress termico

Descrizione dell'economizzatore

L'economizzatore è un dispositivo installato nella parte inferiore del condotto di scarico della coda della caldaia per il riciclaggio dei cascami di calore del fumo dello scarico, riscaldanti di acqua d'alimentazione della caldaia nella superficie di riscaldamento dell'acqua saturata sotto la pressione del corpo cilindrico, perché assorbe il calore del gas di combustione ad alta temperatura, riduce la temperatura di scarico del gas di combustione, risparmia l'energia e migliora l'efficienza, in modo da è chiamato l'economizzatore.

L'economizzatore tubolare non è limitato da pressione e può essere usato come tipo d'ebollizione. È fatto generalmente del tubo del acciaio al carbonio con un diametro esterno di 32 ~ 51 millimetro. Le alette si aggiungono al tubo per migliorare il trasferimento di calore. L'economizzatore tubolare consiste dei tubi curvi paralleli (conosciuti come le serpentine) sistemati orizzontalmente.

Il tubo alettato a spirale è costituito dalla saldatura della striscia d'acciaio sul tubo nudo lungo la pista a spirale con il metodo di saldatura ad alta frequenza. Il tubo alettato a spirale con il processo materiale di bobina dell'aletta e saldatura ad alta frequenza, può fare la pressione del tubo e dell'aletta che si fondono complessivamente, la resistenza termica del contatto di 0 approssimativo e può resistere allo stress termico alternante. Non c'è nessuna deformazione dopo la saldatura, per non indebolire la portata del tubo basso, a trasferimento di calore dall'aletta alla parete interna del tubo basso. La ferita tortuosa del tubo dal tubo alettato sprial (la parte del gomito non ha alettato) è composta di gruppo del tubo come la superficie di riscaldamento dell'economizzatore, cioè, l'economizzatore alettato sprial.

Specifiche

Applicazione

Durante l'operazione della caldaia nelle applicazioni commerciali ed industriali tipiche, circa 10-20% del potere calorifico di combustibile è espulso con i gas di pila all'atmosfera. Gli economizzatori della pila sono destinati per recuperare le quantità significative di questa perdita di energia del gas di pila, miglioranti quindi notevolmente l'efficienza di sistema della caldaia. Ci sono parecchie considerazioni quando selezionano un economizzatore:

• perdita di pressione lata gas. La contro-pressione aggiunta sulla pila della caldaia colpisce la capacità di capacità di lavorazione del fan dell'aria di combustione. Le fan dell'aria di combustione e dell'economizzatore devono essere graduate correttamente per assicurare un'operazione e una capacità di sistema adatte.

• Temperatura dell'acqua d'alimentazione. L'acqua d'alimentazione all'economizzatore deve essere disaerata e la temperatura del punto vincente come minimo a 220oF per impedire la corrosione del tubo.

• perdita di pressione lata Acqua. Le pompe dell'acqua d'alimentazione devono essere graduate per accomodare la perdita di pressione dell'economizzatore. Ulteriormente, un sistema di modulazione continuo dell'acqua d'alimentazione è richiesto per assicurare le portate adeguate tramite l'economizzatore.

Gruppo di lavoro dell'economizzatore
