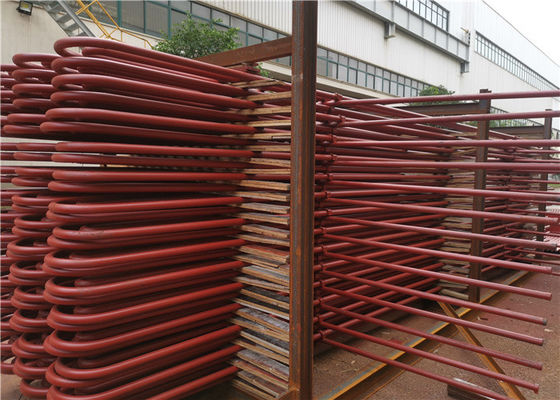

Bobina nuda termoresistente del surriscaldatore di ASME per circolazione termica

Bobina nuda del surriscaldatore di corrosione di acciaio al carbonio di ASME anti per lo scambiatore di calore

Introduzione per la bobina del surriscaldatore della caldaia

Per le grandi caldaie nelle centrali elettriche, i surriscaldatori ed i riscaldatori rappresentano una grande proporzione nelle superfici di riscaldamento totali, essi devono essere sistemati nelle aree dove il fumo è con il più alta temperatura. Per migliorare l'efficienza di circolazione termica nelle centrali elettriche, è necessario migliorare gradualmente il vapore originale di parametri f, l'aumento di pressione del vapore richiede l'aumento corrispondente della temperatura per vapore surriscaldato, o l'umidità di grande scarico della fase della turbina a vapore sarà troppo alta, che influenzerà la sua sicurezza. Quindi, il vapore che attraversano i surriscaldatori ed i riscaldatori sono vapore ad alta temperatura, la loro prestazione del trasferimento di calore è abbastanza cattiva, che determina che le temperature della parete del tubo dei surriscaldatori e dei riscaldatori sono alte.

Il surriscaldatore è una parte di una caldaia che riscalda il vapore dalla temperatura di saturazione alla temperatura di surriscaldamento. Inoltre è chiamato un surriscaldatore del vapore. Il surriscaldatore può essere diviso in tipo convettivo, in tipo radiale ed in tipo semi-radiale secondo il modo del trasferimento di calore; Secondo le caratteristiche della struttura, può essere diviso nel tipo tortuoso del tubo, nel tipo dello schermo, nel tipo della parete e nel tipo della parete. Si compongono dei tubi e del collettore paralleli dello sbocco e dell'entrata.

La maggior parte delle caldaie industriali non hanno surriscaldatori perché molti processi industriali e facilità viventi richiedono il solo vapore saturo. Nelle centrali elettriche, le locomotive e le caldaie del marinaio, surriscaldatore è installata solitamente per migliorare l'efficienza termica di circolazione di intera centrale elettrica del vapore.

Prodotto Function&Features

Il radiatore eccellente del vapore efficiente termico di HDB per carbone ha infornato le caldaie
Specificazione:
I radiatori eccellenti sono quello delle parti del sapre della caldaia più importanti che migliora l'efficienza termica. Il radiatore eccellente radiante ad alta temperatura della caldaia a vapore si applica solitamente nella caldaia ad alta pressione della centrale elettrica.

Nella caldaia, il ruolo del radiatore eccellente è di riscaldare il vapore saturo ad una determinata temperatura di vapore surriscaldato per aumentare l'efficienza della centrale elettrica. Il ripetitore essenzialmente più ulteriormente migliora l'efficienza di ciclo termica della centrale elettrica.

Resistenze riscaldante eccellenti del vapore: Le resistenze riscaldante eccellenti sono utilizzate in una caldaia per generare il vapore saturo. Le resistenze riscaldante eccellenti sono utilizzate specialmente in caldaie della centrale elettrica. Fabbrichiamo le resistenze riscaldante eccellenti in vari gradi dell'acciaio legato ed in macchia meno tubi d'acciaio con o senza supporto & l'intestazione secondo il disegno del cliente.

I cambiamenti nelle condizioni di gestione della caldaia, quali il livello del carico, il cambiamento del combustibile, il cambiamento di stato di combustione, ecc., interamente hanno un impatto sulla temperatura del vapore dello sbocco del surriscaldatore, in modo da nelle caldaie della centrale elettrica ci sono mezzi per regolare la temperatura del vapore dello sbocco della caldaia per renderla stabile al valore specificato. I mezzi comunemente usati sono:

(1) con il tipo riduttore del getto o della superficie di acqua di temperatura direttamente regolare la temperatura del vapore;

(2) con il bruciatore dell'oscillazione per cambiare la temperatura del fumo dello sbocco della fornace;

(3) con assorbimento di calore del surriscaldatore di adeguamento di ricircolazione del fumo. Quando gli aumenti del carico della caldaia, il valore di aumento di temperatura dell'entrata e vapore dello sbocco degli aumenti del surriscaldatore di flusso, mentre il valore di aumento di temperatura delle diminuzioni radianti del surriscaldatore.

Se il surriscaldatore convettivo, il surriscaldatore radiante ed il surriscaldatore semi-radiante correttamente si combinano e configurati, la temperatura del vapore dello sbocco può cambiare più di meno quando gli stati di combustione e del carico cambiano. L'assorbimento del calore e la portata del vapore dei tubi paralleli nella pila del surriscaldatore saranno in funzione differente. Per evitare l'eccessiva temperatura in diversi tubi, il surriscaldatore è diviso in parecchi gruppi del tubo in grandi caldaie. Il vapore di ogni gruppo del tubo è mescolato con una scatola di raccolta fuori della fornace ed il tubo della guida del vapore è utilizzato per fare ogni trasposizione del gruppo del tubo, in modo da evitare l'eccessiva differenza della temperatura fra ogni tubo.

• Surriscaldatore

Generalmente 30 ~ 60 millimetri. Il tipo più comune di surriscaldatore di flusso è tubo tortuoso. Ha un gruppo più intensivo del tubo, decorare in 450 ~ 1000 condotto di scarico del ℃ della temperatura del gas di combustione, gas di combustione di erosione verticale e laterale. Il gas di combustione pricipalmente trasferisce il calore al tubo da convezione ed alcuno del calore è assorbito tramite radiazione. Il surriscaldatore piatto tipo consiste di una pluralità di schermi del tubo, sistemata nella parte superiore della fornace o allo sbocco, appartenendo al tipo surriscaldatore di semi-radiazione o di radiazione. Il precedente assorbe il calore radiante dalla fiamma della fornace, mentre l'ultimo assorbe un certo calore di convezione. Nelle caldaie della centrale elettrica superiore al mpa 10, sia il tipo dello schermo che il tipo tortuoso surriscaldatore sono comunemente usati aumentare l'assorbimento del calore. Il surriscaldatore della parete applicato sulla parete interna della fornace è surriscaldatore radiante, che è utilizzato raramente. Il surriscaldatore fissato al muro è utilizzato nella caldaia della centrale elettrica della grande capacità per formare la parete del condotto di scarico della cima e di convezione della fornace. L'immagine mostra alla disposizione dei parecchi il surriscaldatore. Le caldaie industriali di piccola capacità con il surriscaldatore possono soddisfare le richieste soltanto con il surriscaldatore della singola fase.

Dettagli

Struttura di progettazione

1. vapore saturo di riscaldamento, temperatura fino a 900 gradi C.

2. alta efficienza, >90%.

3. riscaldamento ad alta velocità.

4. progettazione con acciaio inossidabile.

5. vita lunga di servizio di design, 15 anni.

Inviici ha richiesto i dati tecnici, quali la capacità del vapore, il presure, la temperatura richiesta ecc. Progetteremo di conseguenza.

La caldaia di HD offre un meglio nella funzione della classe

La caldaia di Huadong sta specializzandosi nella produzione delle componenti su ordinazione della caldaia per 34 anni dal 1985. Le nostre componenti della caldaia sono state utilizzate nei generatori di vapore industriali, le caldaie a vapore, gli scaldacqua, caldaie a vapore elettriche, cuociono a vapore le stazioni, ecc di riduzione della pressione
