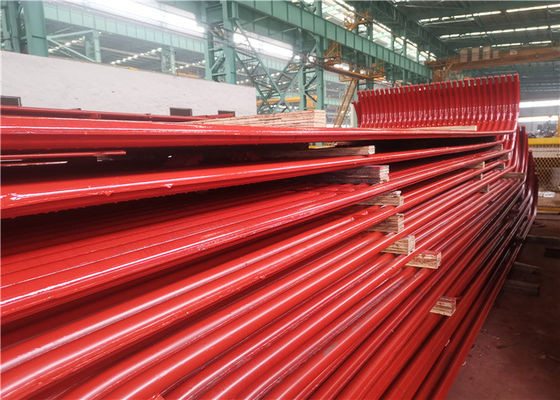

Struttura stretta di circolazione CFB della caldaia dell'acqua di parete dell'aria naturale dei pannelli

Struttura stretta di circolazione CFB della caldaia dell'acqua di parete dell'aria naturale dei pannelli

Introduzione

I materiali della parete dell'acqua sono fatti generalmente del acciaio al carbonio. Quando la pressione della caldaia è superiore a 14 MPa, l'acciaio legato inoltre parzialmente è usato. Tubo fuori del diametro: le caldaie di circolazione naturale usano generalmente 51 ~ 83 millimetri; le caldaie a circolazione forzata multiple e le caldaie a corrente continua usano generalmente 22 ~ 60 millimetri. La parete dell'acqua di una caldaia di CC non è necessariamente dritta come quella di una caldaia di circolazione naturale e può anche essere circondata orizzontalmente o in altre forme. Quando i parametri sono alti, particolarmente nella caldaia a corrente continua, per impedire il deterioramento del trasferimento di calore nell'alta area del carico termico della fornace, i tubi filettati interni sono usati spesso o i diruttori sono installati dentro i tubi.

Una superficie di riscaldamento evaporativa che consiste di una serie di tubi paralleli ha messo sulla parete interna di un focolare della caldaia. La funzione della parete dell'acqua è di assorbire il calore radiante del gas ad alta temperatura di combustione o della fiamma nella fornace, nel vapore dei prodotti o nell'acqua calda nel tubo e riduce la temperatura della parete di fornace e protegge la parete di fornace. Nella caldaia della grande capacità, la temperatura della fiamma nella fornace è molto su e l'intensità di radiazione del calore è molto large.40 ~ 50% o più del calore nella caldaia è assorbito dalla parete dell'acqua. Eccezione fatta per alcune caldaie di piccola capacità, la parete dell'acqua è il riscaldamento evaporativo principale superficie nelle caldaie di tubo di acqua moderne. La parete dell'acqua è divisa nel tipo leggero del tubo e nel tipo della membrana secondo la sua struttura. La parete leggera dell'acqua del tubo consiste del tubo di acciaio comune della caldaia (fig. 1 parete leggera dell'acqua del tubo). Più vicina la disposizione di tubo è, migliore l'effetto di protezione della parete di fornace è. Le pareti di fornace sono fatte estesamente dei refrattari e dei materiali di isolamento leggeri. Questi materiali possono essere sviluppati nella parete di fornace, o hanno messo sulla parete raffreddata ad acqua per trasformarsi in in una parete di fornace tubolare per installazione facile.

Parete dell'acqua della membrana

La parete dell'acqua della membrana è una struttura ermetica che consiste dei tubi e delle alette. I vantaggi sono meno fuga di aria in fornace; possono utilizzare la parete di montaggio di tubi, meno carico sulla struttura d'acciaio e più a basso costo della caldaia; struttura di facile impiego della sospensione e migliorare il sistema di espansione termica, adatto a produzione meccanizzata su grande scala, alto tasso dell'assemblea, capacità di stoccaggio a calore ridotto ed accorciare stella-su e tempo di arresto. Lo svantaggio è che il processo di fabbricazione è complesso. La parete dell'acqua della membrana è usata spesso nella grande capacità, nella temperatura elevata ed in caldaie ad alta pressione.

Il diametro del tubo e del materiale per le caldaie a pressione medie, alte ed ultraelevate, nelle circostanze normali di circolazione dell'acqua, parete del tubo può essere raffreddato bene, tubo del acciaio al carbonio può essere selezionato. Per le sotto caldaie a pressione critiche critiche ed eccellenti, daina al deterioramento di trasferimento di calore e l'alta temperatura media (particolarmente quando i parametri critici eccellenti sono raggiunti), è necessario spesso da utilizzare i tubi filettati interni (scanalature di spirale della multi-testa sulla parete interna del tubo, dei tubi tipici dell'acciaio legato Cr-Mo o 2) nella fig. indicata della struttura. Per la parete dell'acqua della membrana, la temperatura e lo sforzo massimi delle alette dovrebbero anche essere controllati. Il diametro esterno dei tubi della parete dell'acqua della caldaia di circolazione naturale è generalmente 42-76mm, la pressione subcritica ha controllato le caldaie di circolazione è 42-51mm e una volta attraverso le caldaie sono 22-42mm.

Forti punti della parete dell'acqua della membrana

(1) assicura il sigillamento della parete di fornace e riduce la fuga di aria in camera di combustione.

(2) la realizzazione di raffreddamento ad acqua pieno in camera di combustione è utile da evitare la cokizzazione nello stato di combustione intensificata.

(3) il periodo di raffreddamento della partenza e dell'arresto delle caldaie può essere accorciato a causa della del suoi piccola capacità di accumulazione termica, aumento di temperatura veloce e raffreddamento veloce in camera di combustione.

la parete di fornace di montaggio di tubi (di 4) è adatta, che notevolmente riduce il carico del telaio della caldaia ed è conveniente per la sospensione e sollevare.

(5) rispetto al tipo nudo del tubo, la capacità di assorbimento del calore del tubo è migliorata.

(6) migliora il grado dell'per-assemblea di componenti della caldaia, facilita e riduce il carico di lavoro dell'installazione.
