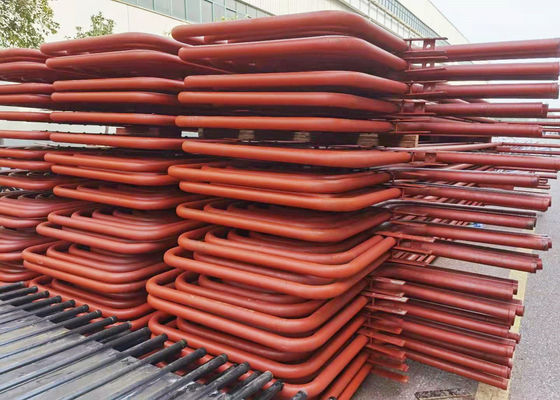

Norma CFB della caldaia infornato lignite di 75T/H del CE del surriscaldatore e del riscaldatore
Dettagli del prodotto
| Nome di prodotto: | Surriscaldatore della caldaia | Tipo: | Bassa temperatura, temperatura intermedia e temperatura elevata |
|---|---|---|---|
| Materiale: | acciaio al carbonio | Norma: | ASME, GB, EN, CE |
| Evidenziare |
Surriscaldatore e riscaldatore della caldaia di CFB,Surriscaldatore e riscaldatore della caldaia 75T/H,Surriscaldatore e riscaldatore standard del CE |
||
Descrizione del prodotto
Surriscaldatore senza cuciture del acciaio al carbonio di norma del CE o di ASME per 75 la caldaia infornata lignite del t/h CFB
Arrnagement e specificazione:
La caldaia ha alti e surriscaldatori bassi, il HS è sistemato nella condotta del gas di combustione dopo i filtri a ciclone ed il LS è sistemato in asse verticale posteriore. Il vapore saturo è presentato nelle intestazioni di recinzione del soffitto da otto tubi di collegamento del vapore saturo φ108×5 sul tamburo e poi nel surriscaldatore di temperatura più insufficiente attraverso i tubi del φ 42×4.0, dopo il riscaldamento dal LS, entra in limitatore di surriscaldamento per la regolazione della temperatura e poi entra in HS attraverso otto tubi di φ108×5 ed inviato alla turbina a vapore tramite la valvola di vapore principale dopo l'entrata in trasporto ed il trattamento dell'intestazione dello sbocco.
Il surriscaldatore di LT adotta la disposizione contranatant ed il surriscaldatore del GH è disposizione a valle. La raccolta e la distribuzione di vapore adotta il modo della direzione di larghezza migliorare la non uniformità di vapore che scorre ed impedire le bobine locali ha surriscaldato dovuto cuocere a vapore la deviazione.
Materiale:
Per accertarsi dell'operazione della sicurezza, il surriscaldatore di LT utilizza i tubi d'acciaio senza cuciture di SA210 Gr.A1 ed il surriscaldatore del GH utilizza i tubi d'acciaio senza cuciture basso uniti in lega di SA213 T22.
Principio di funzionamento
Il surriscaldatore è la parte che riscalda il vapore dalla temperatura di saturazione al surriscaldatore dalla caldaia. Inoltre è chiamato il surriscaldatore.
Il surriscaldatore può essere diviso nel tipo di convezione, nel tipo radiante e nel tipo semi-radiante secondo il modo del trasferimento di calore;
Secondo le caratteristiche della struttura, può essere diviso nel tipo tortuoso del tubo, nel tipo dello schermo, nel tipo della parete e nel tipo della parete.
Tutti consistono di una serie di tubi e collettore paralleli dello sbocco e dell'entrata.
La maggior parte delle caldaie industriali non hanno surriscaldatori perché molti processi industriali ed utilità richiedono il solo vapore saturo.
I surriscaldatori sono installati generalmente nelle centrali elettriche, in locomotive ed in caldaie marine per migliorare l'efficienza termica di intera centrale elettrica del vapore.
Tipi eccellenti del radiatore:
1. Radiatore eccellente radiante: è il tipo più in anticipo di radiatore eccellente ed è situato sopra o dietro le banche dei tubi dell'acqua alla protezione loro da flam diretto o da fuoco.
Parametri che aumenta la convezione
a. Aumentare combustibile-e flusso d'aria (flusso del gas di combustione)
b. Aumento del tasso di portata in peso del vapore
La radiazione dipende pricipalmente dalla temperatura del flam. come la portata del vapore aumenta la temperatura dell'uscita per diventare più in basso.
Radiatore eccellente radiante
Sono disposti esposti alla fonte di calore che richiede il miglioramento delle temperature del metallo.
I radiatori ed i riscaldatori eccellenti radianti e convetive sono utilizzati per vapore ad alta temperatura.
L'accessorio del radiatore eccellente del vapore radiante ad alta temperatura in caldaia
Si compone dei tubi del tipo di serpente (acciaio al carbonio, acciaio legato o acciaio termoresistente, ecc.) e scatole della raccolta e l'altro materiale di sostegno. I tubi hanno generalmente esclusivamente φ32, φ38, φ42 o altri tipi di specifiche, secondo i bisogni dell'utente.
Riscaldatori
Sono l'equilibrato come i radiatori eccellenti ma come loro uscita la temperatura è un po'più di meno i radiatori eccellenti e la loro pressione è 20% -25% più di meno del radiatore eccellente, essi può stare meno leghe materiali di qualità.
Applicazione:
Il radiatore eccellente del vapore è bobine dense consistite di del tubo ed è disposto nel condotto di scarico sotto il tempearture 450ºC-1000ºC.
Per la capacità della caldaia della centrale elettrica sopra 10Mpa, la lastra ed il surriscaldatore arrotolato sono adottati solitamente.
Che cosa sono le differenze del surriscaldatore e del riscaldatore?
| Tipo | Vantaggi | Svantaggi | Metodo di sostegno |
| Pendente tipo | supporto strutturale 1.Firm | 1. Bloccaggio di flusso tramite il nuovo inizio lento condensato di bisogni del vapore 2. per purgare l'acqua che si accumula nel fondo. | di sostegno da sopra |
| Invertire tipo | drenaggio 1.Proper del vapore condensato | 1. Manchi della rigidità strutturale, particolarmente nel flusso ad alta velocità del gas | Di sostegno da sotto |
| Tipo orizzontale |
1. Drenaggio adeguato 2. Buona rigidità strutturale. |
1. Non osservano direttamente il flam in modo da provengono pricipalmente dal tipo convettivo | Di sostegno solitamente nel gas verticale canalizza parallelo alla fornace principale. |
Punti salienti del prodotto
Surriscaldatore senza cuciture del acciaio al carbonio di norma del CE o di ASME per 75 la caldaia infornata lignite del t/h CFB Arrnagement e specificazione:La caldaia ha alti e surriscaldatori bassi, il HS è sistemato nella condotta del gas di combustione dopo i filtri a ciclone ed il LS è ...
