Luogo di origine: | La Cina |
Marca: | HD Boiler |
Certificazione: | ISO9001, SGS,EN, ASME, Grade A |
Numero di modello: | pannello dell'acqua della membrana |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | imballaggio in condizione di navigare |
Tempi di consegna: | 40 giorni lavorativi |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 800ton/month |
Tipo: | materiale del muro, pavimentazione costruita | Materiale: | filo di acciaio/filo di acciaio inossidabile |
---|---|---|---|
Applicazione: | Pannello di parete | Materiale del centro: | Schiuma di poliuretano dura |
Uso: | parete esteriore/interna | Funzione: | decorazione della parete ed isolamento termico, isolamento termico |
Evidenziare: | Parete standard dell'acqua della membrana di ASME,Parete dell'acqua della membrana di acciaio al carbonio,Parete dell'acqua della membrana dello SGS |

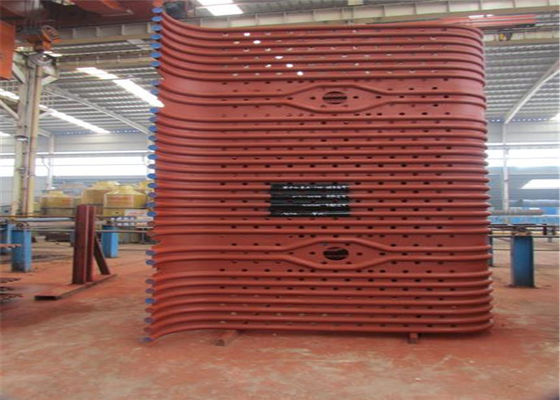

I pezzi di ricambio della caldaia del acciaio al carbonio innaffiano la norma dei pannelli di parete ASME
Descrizione di prodotto
Nome completo «tubo della parete dell'acqua», precedentemente conosciuto come «la parete dell'acqua», anche conosciuta come «tubo in aumento». È posto solitamente verticalmente sulla superficie interna della parete di fornace, che pricipalmente è utilizzata per assorbire il calore radiante emesso dalla fiamma e dal gas di combustione ad alta temperatura nella fornace. È non solo il tipo principale di superficie di riscaldamento di evaporazione moderna della caldaia, ma anche la componente di base del circuito di circolazione dell'acqua della caldaia. Ha la funzione di raffreddamento e della parete di fornace proteggente, in modo da è nominato.
Nella progettazione iniziale della parete dell'acqua, lo scopo non è di riscaldare, ma di raffreddare la fornace in modo che non sia danneggiata da temperatura elevata. Più successivamente, a causa della sua buona funzione di scambio termico, ha sostituito gradualmente il tamburo come la parte di riscaldamento principale della caldaia. La superficie di riscaldamento di evaporazione è messa sulla parete interna della fornace della caldaia ed è composta di molti tubi paralleli. La funzione della parete dell'acqua è di assorbire il calore di radiazione del gas ad alta temperatura di combustione o della fiamma nella fornace, di generare il vapore o l'acqua calda nel tubo, ridurre la temperatura della parete di fornace e proteggere la parete di fornace. Nella caldaia della grande capacità, la temperatura della fiamma nella fornace è molto su e l'intensità di radiazione del calore è molto grande. 40-50% o più del calore nella caldaia è assorbito dalla parete dell'acqua. Eccezione fatta per alcune caldaie di piccola capacità, la parete dell'acqua è la superficie di riscaldamento di evaporazione principale nelle caldaie di tubo di acqua moderne.
Presenti
I pannelli di parete dell'acqua con i perni hanno posto solitamente verticalmente sulla parete interna della parete di fornace, pricipalmente è usata per assorbire il calore radiante emesso dalla fiamma e dal gas di combustione ad alta temperatura nella fornace. È il tipo principale di superficie di riscaldamento d'evaporazione di tutti i tipi di caldaie moderne e della componente di base del ciclo di circolazione dell'acqua della caldaia. A causa sia del raffreddamento che della protezione della parete di fornace, in modo da del nome.
La parete dell'acqua originalmente è stata destinata per non essere riscaldata, ma per raffreddare la fornace da danno ad alta temperatura. Più successivamente, a causa della sua buona funzione di scambio termico, ha sostituito gradualmente il corpo cilindrico come la parte di riscaldamento principale della caldaia.
La superficie di riscaldamento evaporativa, che è messa sulla parete interna della camera della caldaia e consiste di molti tubi paralleli. La funzione della parete dell'acqua è di assorbire il calore radiante del gas ad alta temperatura di combustione o della fiamma nella camera della fornace, generare il vapore o l'acqua calda nel tubo e riduce la temperatura della parete di fornace per proteggere la parete di fornace. In una caldaia della grande capacità, la temperatura della fiamma nella fornace è molto su, l'intensità di radiazione del calore è molto grande. Quaranta - cinquanta per cento o più del calore nella caldaia sono assorbiti dalla parete dell'acqua. Eccezione fatta per alcune caldaie di piccola capacità, le caldaie di tubo di acqua moderne prendono parete di raffreddamento ad acqua come la superficie di riscaldamento principale di evaporazione.
Secondo il tipo di struttura, ci sono tre tipi principali di tipo leggero del tubo, di tipo della membrana e di tipi del tubo della spina. La parete dell'acqua del tubo ottico è composta di intera fila dei tubi d'acciaio senza cuciture, che ha la struttura più semplice. Il tipo parete della membrana dell'acqua è molte alette della parete dell'acqua ha rotolato la saldatura a punti del buon tubo insieme, in modo da trasformarsi in in una superficie di riscaldamento composita sigillata, non solo può migliorare la tenuta dell'aria della fornace, riduca la fuga di aria, ma anche può proteggere meglio la parete di fornace, di modo che la perdita di peso della parete di fornace, semplificazione della struttura; La parete pungente dell'acqua del tubo è nel tubo della parete dell'acqua che salda molti 20 lunghi ~ 25mm, un diametro di 6 ~ il perno di 12mm e poi applica il refrattario del minerale metallifero del cromo di plastica, per ridurre la parete dell'acqua della parte dell'assorbimento del calore, migliorare la temperatura della zona di combustione, adatta ad occasioni difficili del fuoco del combustibile particolarmente o a certa fornace liquida delle scorie. La stampa per sistemare un posto, ha tipo di aggiunge una parete e una bugia fra il tipo della parete (cioè doppio riscaldamento parteggiato) generi della parete due di raffreddamento ad acqua. Il precedente principalmente è incastonato nella parete interna della parete di fornace ed assorbe il calore da un lato. L'ultimo principalmente è installato in mezzo alla grande fornace della caldaia, l'intera fornace è separata in due parti indipendenti, riscaldanti da entrambi i lati.
Parametro
Nome | Pannello dell'acqua della membrana |
Materiale | Acciaio al carbonio, lega, acciaio inossidabile |
Dimensione della metropolitana | Φ38 - 76 millimetri, o come richiesto |
Norma | ISO, ASME |
Modello | Fissato |
Applicazione | Istallable intorno alla camera di combustione della caldaia |
Caratteristiche
1. Rapporto di calcolo di forza con informazioni di materiali applicate;
2. rapporto 100%NDT (ispezione non distruttiva) della lamiera d'acciaio, del tubo e della barretta della saldatura;
3. rapporto d'ispezione 100%X-ray (cucitura di saldatura): per assicurare la qualità di intera caldaia;
4. relazione sull'esperimento idraulica: assicuri la pressione di esercizio e il safet standard
Adavantages
1.ensure il sigillamento della parete di fornace e ridurre fuga di aria in camera di combustione.
raffreddamento ad acqua pieno 2.realize nella camera di combustione, che è favorevole ad impedire la cokizzazione nello stato di combustione intensificata.
3. capacità di stoccaggio a calore ridotto, riscaldamento veloce e raffreddamento della camera di combustione, che può accorciare il periodo di raffreddamento della caldaia che si avvia e che si ferma.
4.it è adatto da usare la metropolitana-stenditura della parete di fornace, che notevolmente riduce il carico del telaio della caldaia e facilita la sospensione.
5.compared con il tubo leggero, la capacità di assorbimento del calore del tubo è migliorato.
6.improve il grado dell'pre-assemblea di componenti della caldaia, facilitano e riducono il carico di lavoro dell'installazione.
Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
