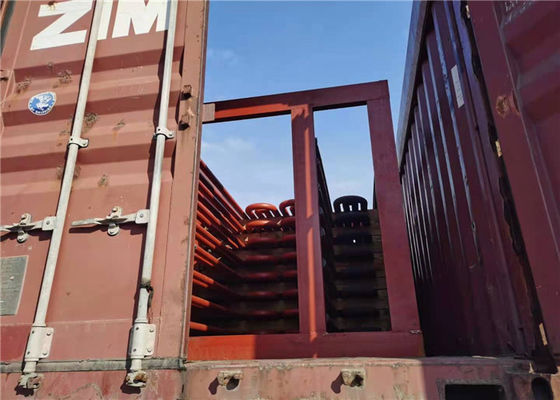

Surriscaldatore dello scambiatore di calore ISO9001 e dispositivo del riscaldatore

La funzione del radiatore eccellente nella centrale elettrica termica è di rimuovere le ultime tracce di umidità dal vapore saturo che esce dalla caldaia e di aumentare la sua temperatura sopra la temperatura di saturazione secondo il requisito all'entrata della turbina a vapore.

Dettagli

In generale, riscaldato a vapore in surriscaldatore ad alta pressione è nominato vapore surriscaldato, il riscaldato a vapore dal riscaldatore è chiamato vapore riscaldato. Il parametro di vapore riscaldato sta riferendosi con l'economia di circolazione termica. Generalmente, la pressione di vapore riscaldato è circa un quinto di quella di vapore surriscaldato e la temperatura del precedente è quasi la stessa di quella degli ultimi. Per esempio, nella nostra nazione per la caldaia con 125MW, 400t/h, il parmameter per vapore surriscaldato è 133.7Mpa e di 555 gradi; la pressione dello sbocco e dell'entrata di vapore riscaldato è 2.5/2.35MPa, la loro temperatura è di 555 gradi, anche. Per le caldaie con 200MW, 670t/h, il parametro di vapore surriscaldato è 13.7MPa, 540 gradi; le pressioni dello sbocco e dell'entrata sono 2.7/2.5Mpa e la temperatura è inoltre di 540 gradi. Per le caldaie subcritiche di circolazione del controllo della pressione con 300MW, 600MW, parametro del vapore surriscaldato è 18.27Mpa, 540 gradi; le pressioni dello sbocco e dell'entrata sono 3.83/3.63MPa, la temperatura è inoltre 540 dgrees. L'applicazione di vapore che riscalda il sistema può aumentare l'economia termica per le centrali elettriche di 4-5%. Nel nostro paese, le unità con la capacità sopra 125MW interamente applicano un sistema di riscaldamento medio di volta ed oltremare, due sistemi di riscaldamento medi di volte sono fatti domanda per alcune unità con gli più alti parametri.

In caldaie moderne, il consumo di assorbimento del calore dei surriscaldatori ed i riscaldatori è più della metà di assorbimento del calore totale per il fluido operante, così le superfici di riscaldamento dei surriscaldatori e dei riscaldatori rappresentano una grande proporzione nelle superfici di riscaldamento totale delle caldaie e devono essere disposte nelle aree dove la temperatura del fumo è più alta, le condizioni di lavoro sono il peggiore fra tutte le superfici di riscaldamento. La temperatura della parete della metropolitana delle superfici di riscaldamento è vicina alla temperatura permissibile massima dell'acciaio, in modo dalla disposizione ragionevole una progettazione del dnd dei surriscaldatori e riscaldatori importa così tanto per l'economia e l'affidabilità alla caldaia di attimo. Quando si tratta della loro progettazione, in base ad assicurazione della sicurezza ed all'affidabilità del surriscaldatore e del riscaldatore, è necessario molto da conservare il consumo del metallo al meglio, per conservare particolarmente l'uso dell'acciaio legato.

Per le caldaie nelle grandi centrali elettriche, i surriscaldatori ed i riscaldatori sono parti necessarie, fino un grande estenda, essi influced la sicurezza e l'economia delle caldaie. I surriscaldatori sono le superfici di riscaldamento che riscaldano il vapore principale dalla temperatura surnatured alla temperatura surriscaldata stimata ed i riscaldatori sono le superfici di riscaldamento che riscaldano il exaust dal cilindro ad alta pressione della turbina a vapore ad una determinata temperatura. Nell'eseguire i termini come i carichi della caldaia, i tipi del carbone cambiano, è di regolarli per assicurarsi la temperatura dello sbocco al livello stimato di -10-+5 gradi.

Per le grandi caldaie nelle centrali elettriche, i surriscaldatori ed i riscaldatori rappresentano una grande proporzione nelle superfici di riscaldamento totali, essi devono essere sistemati nelle aree dove il fumo è con il più alta temperatura. Per migliorare l'efficienza di circolazione termica nelle centrali elettriche, è necessario migliorare gradualmente il vapore originale di parametri f, l'aumento di pressione del vapore richiede l'aumento corrispondente della temperatura per vapore surriscaldato, o l'umidità di grande scarico della fase della turbina a vapore sarà troppo alta, che influenzerà la sua sicurezza. Quindi, il vapore che attraversano i surriscaldatori ed i riscaldatori sono vapore ad alta temperatura, la loro prestazione del trasferimento di calore è abbastanza cattiva, che determina che le temperature della parete del tubo dei surriscaldatori e dei riscaldatori sono alte.

Principio

• Il principio di surriscaldatore è simile cuocere a vapore la generazione dei tubi della caldaia.

• I gas caldi alla spazzata ad alta temperatura sopra i tubi di surriscaldatore e sollevare la temperatura di vapore che la grandezza dipende dalla temperatura del gas dell'uscita che lascia la velocità del gas e del surriscaldatore.

Applicazione

l'uso per il riscaldamento del vapore saturo, la temperatura del vapore ha potuto essere di fino a 900 gradi C.

Aggiornamenti di capacità del surriscaldatore per aumentare la produzione di energia

Inviici ha richiesto i dati tecnici, quali la capacità del vapore, il presure, la temperatura richiesta ecc. Progetteremo di conseguenza.
