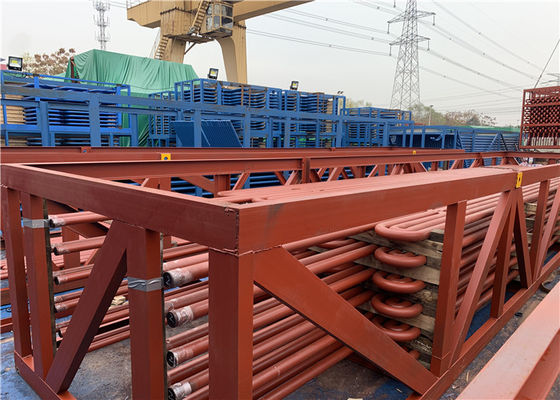

Economizzatore d'acciaio della caldaia con la sovrapposizione di Inconel
Dettagli del prodotto
| Materiale: | acciaio al carbonio | Uso: | Caldaia di potere Plant/CFB |
|---|---|---|---|
| Tipo: | Circolazione naturale/una volta da parte a parte | Struttura: | Metropolitana acqua/del fuoco |
| Uscita: | Acqua calda/vapore | Combustibile: | Carbone/gas/a petrolio, calore dell'acqua |
| Circostanza: | Nuovo | Dimensione (l*w*h): | Personalizzazione |
| Evidenziare |
economizzatore in centrale elettrica,economizzatore d'acciaio della caldaia,economizzatore della caldaia con la sovrapposizione del inconel |
||
Descrizione del prodotto
Economizzatore d'acciaio della caldaia (SA210A1, SA210C, SA213T22) con la sovrapposizione di Inconel resistente alla corrosione
Introduzione
Il tubo alettato a forma di h inoltre è conosciuto come il tubo di aletta a forma di h, anche conosciuto come il tubo di aletta della farfalla. È di saldare simmetricamente due pezzi di acciaio con un arco nel mezzo per formare le alette (costole o farfalle), la forma frontale di cui somiglia alla lettera «H», in modo da è chiamato il tubo alettato a forma di h.
Le due alette del tubo di aletta a forma di h sono rettangolari ed approssimativamente quadrate. La lunghezza laterale del tubo è circa 2 volte che del tubo liscio. Appartiene alla superficie di riscaldamento estesa. Il tipo tubo alettato di H adotta la tecnologia istantanea della saldatura di resistenza. Il tasso di fusione della cucitura della saldatura è alto e la resistenza alla trazione della saldatura è grande dopo la saldatura.
Il tubo alettato a forma di h può anche essere trasformato un tubo alettato della doppio metropolitana «doppia H», che ha buona rigidità e può essere utilizzato nella situazione dove la fila del tubo è più lunga. L'economizzatore alettato può essere utilizzato invece dell'economizzatore liscio del tubo. Può efficacemente aumentare l'area di trasferimento di calore, sezione di flusso del gas di combustione di aumento, ridurre la velocità del fumo e ridurre l'usura.
Specifiche
| Descrizione | Economizzatore della caldaia |
| Materiale | L'acciaio legato, il acciaio al carbonio, SA210C, SA213T22, ecc. |
| Norma materiale | ASTM, en o iso ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 tonnellate Massimo: 1000 tonnellate |
| Processo di fusione: | EF+IF + VD |
| Processo | →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot |
| Norma di UT | ASTM A388 o EN10228, ecc |
Caratteristiche tecniche
Struttura materiale
Consiste di un serio dei tubi di aletta a spirale, delle intestazioni dell'entrata e dello sbocco, della curvatura, del telaio e di altri aiutanti.
Disposizione della struttura
Nella linea/disposizione vacillata.
Funzione
(1) l'economizzatore è un sistema della generazione del vapore come come una caldaia. quando lo scarico del gas di scarico dal cilindro del motore tramite la valvola di scarico va alla caldaia per generare il vapore riscaldando dell'acqua.
(2) dopo che quel il gas passa tramite l'economizzatore la temperatura restante del gas di scarico è riscaldato l'acqua in economizzatore. contribuisce a generare il vapore e sta migliorando l'efficienza e conserva il consumo di combustibile
(3) un economizzatore usa i cascami di calore dallo scarico della caldaia, che sarebbe perso altrimenti ad atmosfera (nella maggior parte dei casi) preriscalda di acqua d'alimentazione nella caldaia. Ciò migliora l'efficienza della caldaia e riduce i costi del carburante.
Varietà
Economizzatore pratico della caldaia
| 1 | HDB produce gli economizzatori per le caldaie pratiche, che include combustibile per caldaie a vapore da carbone, da legno, da petrolio, o da altri combustibili solidi per produrre l'elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizzatori solitamente sono situati nel passaggio posteriore della caldaia e sono orientati con i tubi che corrono orizzontalmente. L'acqua d'alimentazione della caldaia passa i circuiti dell'economizzatore nella direzione opposta del flusso del gas (chiamato controcorrente). |
| 3 | I tubi nudi sono utilizzati tipicamente per minimizzare la cenere che sporca, ma la progettazione di un certo OEM della caldaia i loro economizzatori con i tubi alettati, a spirale o con pinne lunghe. |
| 4 | HDB può produrre gli elementi dell'economizzatore con nudo, spirale alettata, o tubi con pinne lunghe e se preferite, riprogettazione la vostra unità ad uno degli altri metropolitana-tipi. HDB può anche fabbricare le intestazioni della sostituzione per tutti gli economizzatori pratici della caldaia. |
Economizzatore della caldaia del pacchetto
| 1 | HDB ha capacità fabbricanti uniche da cui gli ingegneri di Optimus trar massimo vantaggio quando progetta gli economizzatori acidi solforici ed i surriscaldatori della pianta. |
| 2 | Questo permette spesso che le unità di Optimus siano configurate per le più alte efficienze del trasferimento di calore che risultati in un requisito riduttore di area e, conseguentemente, in un prodotto a prezzo inferiore. |
| 3 | HDB utilizza le sue capacità in loco all'aletta e piegare i tubi, macchina e fabbricare le intestazioni, trapano i tubesheets, tagliare e preparare tutti i materiali di rivestimento ed esegue tutte parte di pressione e saldature di rivestimento. |
| 4 | Ciò dà a HDB più controllo della sequenza e del programma fabbricanti che ci ha aiutati a raggiungere un'annotazione notevole della prestazione della consegna di tempo d'inserimento. |
Economizzatore di HRSG
| 1 | Gli economizzatori per gli odierni moduli di HRSG sono configurati con i fintubes che appendono verticalmente. HDB ha fabbricato le bobine dell'economizzatore per virtualmente tutte società dell'OEM di HRSG e capisce le caratteristiche uniche di ciascuno. |
| 2 | In molti casi, le utilità desiderano migliorare i loro economizzatori dal acciaio al carbonio normale ad un materiale della lega per contribuire a resistere alla corrosione accelerata flusso (FAC) dentro le intestazioni e le curvature del tubo. |
| 3 | HDB è uno sportello unico per montaggio dell'economizzatore perché prepariamo tutti i materiali e realizziamo tutta saldatura della parte e del collegamento di pressione, dal finning i fintubes, fabbricando le intestazioni ed il montaggio del pacco della bobina. |
I vari economizzatori della caldaia possono essere fabbricati
- Economizzatore d'acciaio della caldaia (SA210A1, SA210C, SA213T22)
- Economizzatore a forma di h della caldaia a vapore di acciaio al carbonio
- Economizzatore della caldaia dell'acciaio legato
- Economizzatore saldato a spirale
- Economizzatore della caldaia di CFB
- Economizzatore della caldaia della centrale elettrica
- Cottura a vapore dell'economizzatore
- Non cottura a vapore dell'economizzatore
- Economizzatore normale della metropolitana
- Economizzatore della metropolitana alettata
- Economizzatore a spirale della metropolitana alettata
- Serpentine Tube Economizer
- Economizzatore standard della caldaia di ASME
- Economizzatore standard della caldaia dell'en
- Economizzatore della caldaia di iso
*Note: LA CALDAIA di HD può ha annunciato il tipo speciale di economizzatore secondo il requisito del cliente.
Prova
| 1 | L'ultimo tipo di macchina piegatubi “di U” è usato per il piegamento del freddo di precisione dei tubi. |
| 2 | Il piegamento è fatto per tutto il genere di scambiatore di calore, condensatore, economizzatore, tubi di caldaia in senza cuciture di acciaio inossidabile come pure è saldato. |
| 3 | A seguito dei tubi di piegamento “di U” è idro provata & lo sforzo ha alleviato se chiesto. |
| 4 | Inoltre i pezzi del modello sono preparati per la determinazione della riduzione di spessore sulla parte della curvatura. |
| 5 | La prova penetrante della tintura sulla parte della curvatura è ro fatto individuare le crepe, i difetti o qualunque tipo di difetto. |
| 6 | L'imballaggio speciale è fornito per impedire tutti i danni durante il transito. |
