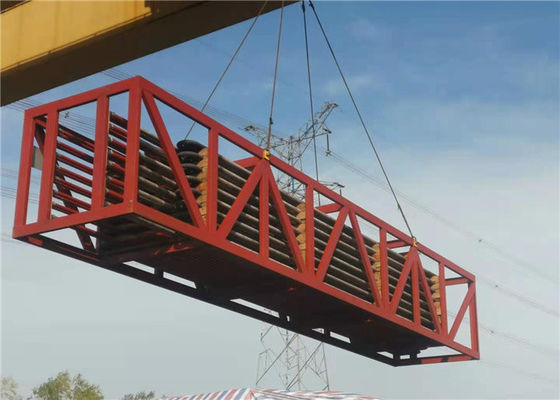

Surriscaldatore d'acciaio senza cuciture e riscaldatore per il CS della caldaia a vapore

Surriscaldatore d'acciaio senza cuciture d'acciaio di norma di ASME per la caldaia di CFB

La fabbricazione del surriscaldatore della caldaia

I nostri surriscaldatori sono fabbricati secondo i regolamenti di ASME. HDB fabbrica sia il tipo della bobina che il tipo surriscaldatori delle coperture secondo il tipo di caldaia e di capacità della caldaia.

Il tipo surriscaldatori della bobina progetta generalmente consiste delle bobine 180o saldate attraverso le intestazioni dagli entrambi lati. In bobina un tipo progetta il vapore è dentro la bobina ed i gas di combustione sono fuori della bobina.

Il tipo progettazione di Shell dei surriscaldatori ha usato generalmente per surriscaldare elettricamente il vapore facendo uso degli elementi riscaldanti speciali impilati nelle coperture e nei flussi del vapore sopra gli elementi riscaldanti.

Parametri progettuali dei surriscaldatori industriali

- Pressione della caldaia
- Pressione del vapore
- Requisito di temperatura nel processo

Disposizione, specificazione e materiale del surriscaldatore:

Arrnagement e specificazione:

La caldaia ha alti e surriscaldatori bassi, il HS è sistemato nella condotta del gas di combustione dopo i filtri a ciclone ed il LS è sistemato in asse verticale posteriore. Il vapore saturo è presentato nelle intestazioni di recinzione del soffitto da otto tubi di collegamento del vapore saturo φ108×5 sul tamburo e poi nel surriscaldatore di temperatura più insufficiente attraverso i tubi del φ 42×4.0, dopo il riscaldamento dal LS, entra in limitatore di surriscaldamento per la regolazione della temperatura e poi entra in HS attraverso otto tubi di φ108×5 ed inviato alla turbina a vapore tramite la valvola di vapore principale dopo l'entrata in trasporto ed il trattamento dell'intestazione dello sbocco.

Il surriscaldatore di LT adotta la disposizione contranatant ed il surriscaldatore del GH è disposizione a valle. La raccolta e la distribuzione di vapore adotta il modo della direzione di larghezza migliorare la non uniformità di vapore che scorre ed impedire le bobine locali ha surriscaldato dovuto cuocere a vapore la deviazione.

Materiale:
Per accertarsi dell'operazione della sicurezza, il surriscaldatore di LT utilizza i tubi d'acciaio senza cuciture di SA210 Gr.A1 ed il surriscaldatore del GH utilizza i tubi d'acciaio senza cuciture basso uniti in lega di SA213 T22.

Parametri di Thechnical:
