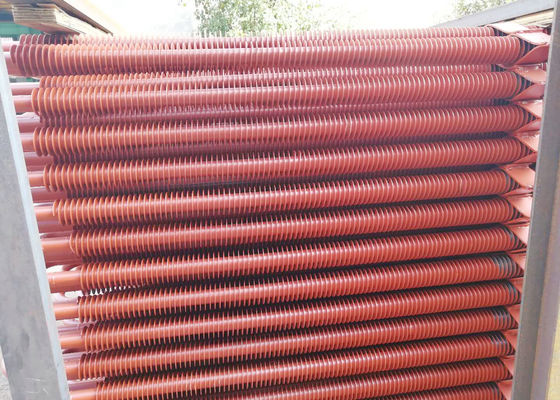

Metropolitana alettata di spirale di acciaio al carbonio come scambiatore di calore per i sistemi della caldaia

Scambiatore di calore della metropolitana alettata di spirale di acciaio al carbonio nel recupero di calore della caldaia Ecomizer

Introduzione generale

I tubi alettati a spirale sono ampiamente usati nel recupero di calore dell'economizzatore della caldaia, del preriscaldatore di aria e della caldaia di cascami di calore come pure dell'attrezzatura di scambio termico nell'industria chimica, nel contenitore a pressione ed in altri campi. La capacità delle unità utilizzate in caldaie inoltre è aumentato da piccolo a grande e le loro applicazioni stanno aumentando giorno dopo giorno. Attualmente, molti produttori professionisti in Cina possono produrre la saldatura di resistenza ad alta frequenza, tubi alettati a spirale di brasatura e l'attrezzatura di produzione e la tecnologia dei tubi alettati sono state sviluppate, progettato state e fabbricate dall'importazione, dalla digestione e dall'assorbimento ad autosviluppo. La qualità ha raggiunto i requisiti delle norme straniere avanzate.

Vantaggi di per mezzo dei tubi alettati:

1. l'area di trasferimento di calore è aumentata di efficace spazio per migliorare l'effetto del trasferimento di calore.

2. Riduca lo spazio di occupazione della superficie del trasferimento di calore e riduca il suo volume, particolarmente per le caldaie di rapido caricamento.

3. Riduca il costo di equipaggiamento e migliori la sicurezza di attrezzatura.

4. dovuto la diminuzione di perdita di pressione laterale dell'acqua, il costo di operazione è ridotto.

5. La rigidezza dei tubi alettati è aumentata e la resistenza sismica del tubo è migliorata.

Metodo di fabbricazione

I tubi alettati a spirale possono essere fabbricati dai vari modi. Attualmente, ci sono parecchi metodi di fabbricazione principali per i tubi alettati utilizzati negli scambiatori di calore quali le caldaie ed i contenitori a pressione.

Tubo alettato di spirale della saldatura di resistenza ad alta frequenza

Il tubo alettato di spirale della saldatura di resistenza ad alta frequenza è genere di corrente ad alta frequenza importato nelle parti saldate. Usando il calore della resistenza generato dalla corrente attraverso la superficie di contatto dei giunti saldati e delle aree adiacenti, la superficie di contatto saldata può raggiungere lo stato di plastica di fusione o semi-fondendosi, poi la pressione appropriata si applica alla superficie di contatto saldata, ultimare i lavori di saldatura dei tubi alettati.

Tubo alettato brasato di spirale

Il tubo alettato di brasatura di spirale è un genere di riempitore del metallo con un punto di fusione più basso di quello della parte saldata e poi di riscaldamento della temperatura di brasatura. Quando la parte saldata non sta fondendosi, la lega per saldatura che si fonde bene bagna e brasa e forma il giunto di brasatura secondo espansione e dispersione del punto di contatto della parte saldata, così completando la saldatura del tubo alettato a spirale.

Tubo alettato di spirale integrale

Il tubo alettato di spirale integrale è costituito dall'estrusione e dal legame del tubo a pareti spesse (tubo della billetta) nello stato del riscaldamento continuo per media frequenza. È conosciuto come l'ultimo metodo di fabbricazione del tubo alettato nel mercato interno. È sviluppato da una società domestica ed il tubo alettato integrato ricercato e sviluppato come pure l'attrezzatura integrata auto-fabbricata di manufacturine del tubo alettato sono stati fatti domanda per i brevetti.

Tempo di impiego

La saldatura di resistenza ad alta frequenza del tubo alettato a spirale è di applicare la pressione mentre si fonde al contatto di due superfici di metallo. Il tasso di saldatura è migliore. La resistenza della corrosione di metallo saldato è due volte più di quella di brasatura ed il tempo di impiego dei tubi alettati può notevolmente essere migliorato. Tuttavia, dovuto saldatura impropria, l'uso a lungo termine è ad incrinamento di saldatura incline, che fa le alette ed i tubi hanno staccato, così colpendo la loro efficienza del trasferimento di calore, tubi così alettati deve essere sostituito.

I tubi alettati di spirale integrale non hanno il problema di saldatura delle alette, così non c'è necessità di preoccuparsi per corrosione e l'incrinamento delle alette, in modo dall'efficienza del trasferimento di calore non sarà ridotta. Inoltre, perché la durezza di superficie degli aumenti a spirale integrali del tubo alettato, la resistenza all'usura del tubo alettato è aumentata e le caratteristiche della struttura della radice delle alette è conveniente per trasferimento di calore, il tempo di impiego dei tubi alettati a spirale integrati è uguale a quello della materia prima dei tubi alettati, almeno di 2-3 volte di quello della saldatura di resistenza ad alta frequenza e dei tubi alettati a spirale di brasatura.

Efficienza economica

I tubi alettati di brasatura di spirale richiedono un terzo genere di metallo di apporto dibrasatura. Nel brasare, le alette devono subire la bobina fredda, la lega per saldatura di spruzzatura, la sinterizzazione ed altri processi importanti, in modo dal costo di produzione è alto. I tubi alettati di spirale della saldatura di resistenza ad alta frequenza non hanno bisogno di un terzo materiale. L'aletta è costituita da saldatura di una volta, in modo dal costo è relativamente basso. L'estremità d'avvolgimento e l'estremità di termine della saldatura di resistenza ad alta frequenza e dei tubi alettati a spirale di brasatura, dovrebbero essere riparate con il metodo di saldatura manuale, poi buon per la saldatura della produzione.

I tubi alettati sprial integrati sono fatti dei tubi a pareti spesse dall'estrusione e del rotolamento senza il bisogno di un secondo materiale. Elimina l'avvolgimento e la saldatura delle alette della saldatura di resistenza ad alta frequenza ed il alto basso costo di efficienza di produzione e. Inoltre, perché la radice dell'aletta del tubo alettato a spirale integrato è una piccola transizione regolare della R, è conveniente per trasferimento di calore.
