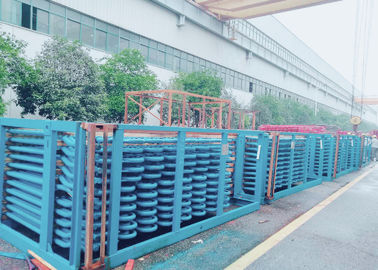

Bobina standard della metropolitana di surriscaldatore della caldaia del acciaio al carbonio di ASME per le caldaie

Bobina della metropolitana di surriscaldatore di acciaio al carbonio per lo scambiatore di calore del sistema della caldaia nella centrale elettrica

Dettagli

Per le caldaie nelle grandi centrali elettriche, i surriscaldatori ed i riscaldatori sono parti necessarie, fino un grande estenda, essi influnced la sicurezza e l'economia delle caldaie. I surriscaldatori sono le superfici di riscaldamento che riscaldano il vapore principale dalla temperatura surnatured alla temperatura surriscaldata stimata ed i riscaldatori sono le superfici di riscaldamento che riscaldano il exaust dal cilindro ad alta pressione della turbina a vapore ad una determinata temperatura. Nell'eseguire i termini come i carichi della caldaia, i tipi del carbone cambiano, è di regolarli per assicurarsi la temperatura dello sbocco al livello stimato di -10-+5 gradi.

Per le grandi caldaie nelle centrali elettriche, i surriscaldatori ed i riscaldatori rappresentano una grande proporzione nelle superfici di riscaldamento totali, essi devono essere sistemati nelle aree dove il fumo è con il più alta temperatura. Per migliorare l'efficienza di circolazione termica nelle centrali elettriche, è necessario migliorare gradualmente il vapore originale di parametri f, l'aumento di pressione del vapore richiede l'aumento corrispondente della temperatura per vapore surriscaldato, o l'umidità di grande scarico della fase della turbina a vapore sarà troppo alta, che influenzerà la sua sicurezza. Quindi, il vapore che attraversano i surriscaldatori ed i riscaldatori sono vapore ad alta temperatura, la loro prestazione del trasferimento di calore è abbastanza cattiva, che determina che le temperature della parete del tubo dei surriscaldatori e dei riscaldatori sono alte.

Caratteristiche di lavoro dei surriscaldatori e dei riscaldatori:

Per migliorare l'efficienza termica, la pressione di vapore surriscaldato è stata aumentata da pressione superhigh a pressione subcritica ed ipercritica. Ma limitato dalla prestazione del metallo, dalla temperatura del vapore dei surriscaldatori e dai reheates sono tenuti all'interno di 540-555 gradi.

Poiché che cosa attraversano i tubi dei surriscaldatori e dei riscaldatori sono vapore ad alta temperatura, il coefficiente di trasferimento del rilascio di calore convettivo della parete del tubo da cuocere a vapore è abbastanza piccolo e la prestazione del trasferimento di calore è povera, la capacità di raffreddamento di vapore alla parete del tubo è bassa. Nel frattempo, per assicurarsi la differenza ragionevole della temperatura di trasferimento di calore, solitamente i surriscaldatori ed i riscaldatori sono disposti alle aree dove le temperature del fumo sono alte e la loro temperatura di lavoro della parete del tubo è piuttosto alta, così il luogo di lavoro dei superhearters ed i riscaldatori sono abbastanza cattivi. Particolarmente i riscaldatori, per pressione riscaldata del vapore è bassi e la loro capacità di raffreddare i tubi è peggio, così quello come assicurarsi il metallo del tubo può essere lavorare sicuro al lungo termine è un'edizione importante quando viene a progettazione ed al funzionamento dei surriscaldatori e dei riscaldatori. Il diagramma 4-1 elenca il limite superiore delle temperature permissibili per metallo comune utilizzato in caldaie. Per evitare l'uso di di più alto livello dell'acciaio legato, quando si tratta di progettazione dei surriscaldatori e dei riscaldatori, ha usato il metallo del tubo è quasi vicino ai limiti della temperatura quando lavora. Questa volta, se c'è aumento della temperatura di 10-20 gradi, che inoltre riduce lo sforzo permissibile molto. Di conseguenza, l'attenzione dovrebbe essere pagata per la progettazione ed il funzionamento dei surriscaldatori e dei riscaldatori negli aspetti qui sotto:

1.to si assicurano la stalla della temperatura del vapore quando corre. La variazione della temperatura del vapore è supposta per essere non over+5- -10 gradi;

2.There ha bisogno del metodo attendibile di registrare le temperature per ottenere i surriscaldatori ed i riscaldatori quando i cambiamenti di stati dell'operazione ad alcuno estendono per mantenere le temperature stimate del vapore.

3. per minimizzare la deviazione termica fra i tubi paralleli.
