Luogo di origine: | La Cina |
Marca: | HDB |
Certificazione: | ASME, SGS, ISO9001 |
Numero di modello: | Surriscaldatore e riscaldatore per le caldaie |
Quantità di ordine minimo: | 1 insieme |
---|---|
Imballaggi particolari: | Imballaggio degno del mare per l'esportazione |
Tempi di consegna: | 40 giorni |
Applicazione: | Caldaie della centrale elettrica | Materiale: | Acciaio al carbonio o acciaio inossidabile |
---|---|---|---|
Colore: | Il requisito del cliente | Nome di prodotto: | Tubo del riscaldatore e del surriscaldatore |
Evidenziare: | surriscaldatore e riscaldatore naturali di circolazione,caldaie surriscaldatore e riscaldatore del carbone,riscaldatore e surriscaldatore di acciaio al carbonio |

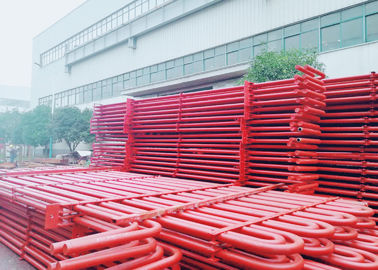

Surriscaldatore e riscaldatore/inossidabile di acciaio al carbonio per le caldaie del carbone di circolazione naturale
Dettagli
• Il surriscaldamento solleva l'efficienza globale come pure evita troppa condensazione nelle ultime fasi della turbina che evita l'erosione della lama.
• Il calore dei gas di combustione dalla fornace è utilizzato per rimozione di umidità da vapore e surriscaldare il vapore.
• I surriscaldatori ususlly hanno parecchi circuiti del tubo in parallelo con una o più curvature di ritorno, collegate fra le intestazioni.
• Il calore dai gas caldi al vapore nel surperheater è trasferito alle temperature elevate.
• Di conseguenza la sezione promary del surriscaldatore è sistemata nella controcorrente e nel flusso secondario della sezione parallelamente per ridurre il temp.stressing della parete del tubo.
Caratteristiche di lavoro
Per migliorare l'efficienza termica, la pressione di vapore surriscaldato è stata aumentata da pressione superhigh a pressione subcritica ed ipercritica. Ma limitato dalla prestazione del metallo, dalla temperatura del vapore dei surriscaldatori e dai reheates sono tenuti all'interno di 540-555 gradi.
Poiché che cosa attraversano i tubi dei surriscaldatori e dei riscaldatori sono vapore ad alta temperatura, il coefficiente di trasferimento del rilascio di calore convettivo della parete del tubo da cuocere a vapore è abbastanza piccolo e la prestazione del trasferimento di calore è povera, la capacità di raffreddamento di vapore alla parete del tubo è bassa. Nel frattempo, per assicurarsi la differenza ragionevole della temperatura di trasferimento di calore, solitamente i surriscaldatori ed i riscaldatori sono disposti alle aree dove le temperature del fumo sono alte e la loro temperatura di lavoro della parete del tubo è piuttosto alta, così il luogo di lavoro dei superhearters ed i riscaldatori sono abbastanza cattivi. Particolarmente i riscaldatori, per pressione riscaldata del vapore è bassi e la loro capacità di raffreddare i tubi è peggio, così quello come assicurarsi il metallo del tubo può essere lavorare sicuro al lungo termine è un'edizione importante quando viene a progettazione ed al funzionamento dei surriscaldatori e dei riscaldatori. Il diagramma 4-1 elenca il limite superiore delle temperature permissibili per metallo comune utilizzato in caldaie. Per evitare l'uso di di più alto livello dell'acciaio legato, quando si tratta di progettazione dei surriscaldatori e dei riscaldatori, ha usato il metallo del tubo è quasi vicino ai limiti della temperatura quando lavora. Questa volta, se c'è aumento della temperatura di 10-20 gradi, che inoltre riduce lo sforzo permissibile molto. Di conseguenza, l'attenzione dovrebbe essere pagata per la progettazione ed il funzionamento dei surriscaldatori e dei riscaldatori negli aspetti qui sotto:
1.to si assicurano la stalla di tempeature del vapore quando corre. La variazione della temperatura del vapore è supposta per essere non over+5- -10 gradi;
2.There ha bisogno del metodo attendibile di registrare le temperature per ottenere i surriscaldatori ed i riscaldatori quando i cambiamenti di stati dell'operazione ad alcuno estendono per mantenere le temperature stimate del vapore.
3. per minimizzare la deviazione termica fra i tubi paralleli.
Il vapore dell'entrata dei riscaldatori è il vapore dello sbocco del cilindro ad alta pressione della turbina a vapore, la sua pressione è circa 20% di quella di vapore principale, di cui il temperatre è leggermente superiore alla temperatura surnatured e così aumenta sia il vapore che il consumo di calore. Per esempio, la resistenza di riscaldamento del sistema è aumentata da 1kg/cm2, il consumo del vapore di turbina a vapore è aumentata di 0,3%. Per ridurre la resistenza di flusso di vapore in riscaldatori e per migliorare l'efficienza di sistema termica, i riscaldatori si applicano solitamente il piccolo tasso di portata in peso, ma nel frattempo peggiora per gli stati di raffreddamento della parete del tubo dei riscaldatori. Di conseguenza, la progettazione di riscaldamento del sistema richiede semplice fare diminuire la resistenza di flusso.
Applicazione
l'uso per il riscaldamento del vapore saturo, la temperatura del vapore ha potuto essere di fino a 900 gradi C.
Aggiornamenti di capacità del surriscaldatore per aumentare la produzione di energia
Inviici ha richiesto i dati tecnici, quali la capacità del vapore, il presure, la temperatura richiesta ecc. Progetteremo di conseguenza.
Differenze
Tipo | Vantaggi | Svantaggi | Metodo di sostegno |
Pendente tipo | supporto strutturale 1.Firm | 1. Bloccaggio di flusso tramite il nuovo inizio lento condensato di bisogni del vapore 2. per purgare l'acqua che si accumula nel fondo. | di sostegno da sopra |
Invertire tipo | drenaggio 1.Proper del vapore condensato | 1. Manchi della rigidità strutturale, particolarmente nel flusso ad alta velocità del gas | Di sostegno da sotto |
Tipo orizzontale |
1. Drenaggio adeguato 2. Buona rigidità strutturale. |
1. Non osservano direttamente il flam in modo da provengono pricipalmente dal tipo convettivo | Di sostegno solitamente nel gas verticale canalizza parallelo alla fornace principale. |
