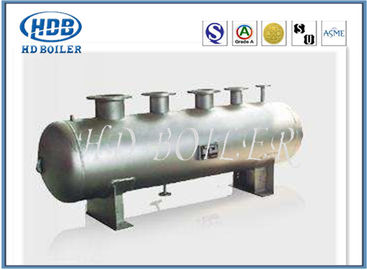

Metropolitana ad alta pressione dell'acqua dello scambiatore di calore del corpo cilindrico della caldaia con la certificazione di ASME

Metropolitana ad alta pressione dell'acqua dello scambiatore di calore del corpo cilindrico della caldaia con la certificazione di ASME

Attenzione

Il livello dell'acqua del corpo cilindrico della caldaia è uno dei parametri della centrale elettrica più importanti sia alla misura che al controllo. Il controllo del livello dell'acqua adeguato nella caldaia è critico per l'operazione sicura della caldaia. Se il livello è troppo basso, i tubi di caldaia saranno danneggiati surriscaldando. Se il livello elevato è troppo, i separatori di vapore non funzioneranno correttamente, il controllo della temperatura sarà difficile ed i tubi e la turbina di surriscaldatore potrebbero essere danneggiati tramite residuo chimico di trattamento delle acque o dell'umidità.

Descrizione

1. Un corpo cilindrico è una camera di compressione di una caldaia a vapore situata all'arto superiore dell'apparato circolatorio della caldaia a vapore.

2. È un bacino idrico dell'acqua/del vapore all'estremità superiore dei tubi dell'acqua.

3. Il corpo cilindrico immagazzina il vapore generato nei tubi dell'acqua e funge da fase-separatore per il vapore umido.

4. Il vapore è separato dall'acqua ed allora scaricato ad una posizione sopra il livello dell'acqua ha mantenuto là.

Accessori

dettagli di separazione dell'Vapore-acqua

Dettagli

Un corpo cilindrico è una caratteristica standard di una caldaia a tubo d'acqua. È un bacino idrico dell'acqua/del vapore all'estremità superiore dei tubi dell'acqua. Il tamburo immagazzina il vapore generato nei tubi dell'acqua e funge da fase-separatore per il vapore umido. La differenza nelle densità fra gli aiuti dell'acqua fredda e caldi nell'accumulazione - dell'acqua «più calda»/e del vapore saturo nel corpo cilindrico.

Progresso di funzionamento

1. Il vapore separato è estratto dalla sezione superiore del tamburo e si distribuisce per il processo.

2. Ulteriore riscaldamento del vapore saturo farà il vapore surriscaldato normalmente ha usato per guidare una turbina a vapore.

3. Il vapore saturo è ritirato la cima del tamburo e registra di nuovo la fornace da parte a parte in un surriscaldatore. 4. La miscela dell'acqua e del vapore entra nel corpo cilindrico attraverso i tubi della colonna montante, internals del tamburo che consistono del dispositivo antiappannante separato le goccioline di acqua dal vapore producendo il vapore asciutto.

5. L'acqua saturata al fondo dei flussi del corpo cilindrico giù tramite il tubo del downcomer.
