| Luogo di origine: | Città della Cina, Zhangjiagang |
| Marca: | HD BOILER |
| Certificazione: | ISO9001 , SGS , TUV , ASME , EN |
| Numero di modello: | Economizzatore |
| Quantità di ordine minimo: | 2Set/insiemi 10tons |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio in condizione di navigare |
| Tempi di consegna: | 60days |
| Termini di pagamento: | Western Union, L/C, T/T |
| Capacità di alimentazione: | 500 tonnellate al mese |
| Materiale: | Acciaio al carbonio/acciaio legato/acciaio inossidabile | Uso: | Mulino zucchero/della centrale elettrica |
|---|---|---|---|
| Tipo: | Circolazione naturale | Struttura: | Metropolitana acqua/calda |
| Uscita: | Vapore | Combustibile: | Carbone/gas/a petrolio, calore dell'acqua |
| Evidenziare: | Economizzatore del gas di combustione di ASME,Economizzatore del gas di combustione della centrale elettrica,economizzatore del gas di combustione del cfb |
||

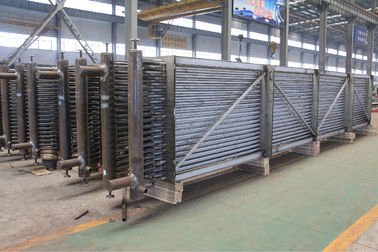

Economizzatore basso di ASME/ad alta pressione standard del gas di combustione riscalda la metropolitana di aletta solida di Effiency per la centrale elettrica
Introduzione
Gli economizzatori della caldaia sono dispositivi di scambio termico con i tubi alettati che riscaldano un liquido, a volte l'acqua, fino a tuttavia a volte non supera lo scopo d'ebollizione di liquido. Possiamo fabbricare tre tipi di economizzatore della caldaia, di economizzatore nudo del tubo, economizzatore di tubi alettati di H ed economizzatore a spirale del tubo alettato. l'economizzatore H-alettato del tubo è alto economizzatore efficiente dello scambiatore di calore che è tubi H-alettati consistiti di.
Rispetto all'economizzatore nudo del tubo, l'economizzatore H-alettato del tubo può ingrandire l'area di scambio termico e ridurre il numero dei tubi. Anche può aumentare l'area di flusso del gas di combustione per ridurre la velocità e l'abrasione di flusso del gas di combustione.
il tubo H-alettato può essere fatto come doppi tubi alettati di H, con l'alto rigidness per misura la fila lunga del tubo.
L'economizzatore alettato a spirale è un'attrezzatura recentemente progettata del trasferimento di calore, consiste dei tubi di aletta a spirale per sormontare l'abrasione ed il tempo di servizio di scarsità seri.
Specifiche
| Descrizione | Economizzatore della caldaia |
| Materiale | L'acciaio legato, il acciaio al carbonio, SA210C, SA213T22, ecc. |
| Norma materiale | ASTM, en o iso ecc. |
| Dimensione | Personalizzazione |
| Peso |
Min: 10 tonnellate Massimo: 1000 tonnellate |
| Processo di fusione: | EF+IF + VD |
| Processo | →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot |
| Norma di UT | ASTM A388 o EN10228, ecc |
Caratteristiche tecniche
Struttura materiale
Consiste di un serio dei tubi di aletta a spirale, delle intestazioni dell'entrata e dello sbocco, della curvatura, del telaio e di altri aiutanti.
Disposizione della struttura
Nella linea/disposizione vacillata.
Funzione
Ci sono tre fasi da di acqua d'alimentazione nella caldaia riscaldata in vapore surriscaldato: preriscaldamento, evaporazione e surriscaldamento di acqua d'alimentazione. Le tre fasi sono finite su tre superfici di riscaldamento differenti. Il vapore della caldaia e circuito dell'acqua è composto di tre superfici di riscaldamento differenti come pure i loro tubi di collegamento. Gli economizzatori della caldaia sono uno di loro ed è radrizza l'attrezzatura per preriscaldare di acqua d'alimentazione. Quindi, è la superficie di riscaldamento con la temperatura più insufficiente per il fluido operante della caldaia nel circuito del vapore e dell'acqua della caldaia. Il passaggio di fluido operante tramite questa attrezzatura è l'acqua monofase (economizzatore d'ebollizione) .osphere a (nella maggior parte dei casi) preriscalda di acqua d'alimentazione nella caldaia. Ciò migliora l'efficienza della caldaia e riduce i costi del carburante.
Varietà
Economizzatore pratico della caldaia
| 1 | HDB produce gli economizzatori per le caldaie pratiche, che include combustibile per caldaie a vapore da carbone, da legno, da petrolio, o da altri combustibili solidi per produrre l'elettricità dal vapore ad alta pressione della caldaia. |
| 2 | Questi economizzatori solitamente sono situati nel passaggio posteriore della caldaia e sono orientati con i tubi che corrono orizzontalmente. L'acqua d'alimentazione della caldaia passa i circuiti dell'economizzatore nella direzione opposta del flusso del gas (chiamato controcorrente). |
| 3 | I tubi nudi sono utilizzati tipicamente per minimizzare la cenere che sporca, ma la progettazione di un certo OEM della caldaia i loro economizzatori con i tubi alettati, a spirale o con pinne lunghe. |
| 4 | HDB può produrre gli elementi dell'economizzatore con nudo, spirale alettata, o tubi con pinne lunghe e se preferite, riprogettazione la vostra unità ad uno degli altri metropolitana-tipi. HDB può anche fabbricare le intestazioni della sostituzione per tutti gli economizzatori pratici della caldaia. |
Economizzatore della caldaia del pacchetto
| 1 | HDB ha capacità fabbricanti uniche da cui gli ingegneri di Optimus trar massimo vantaggio quando progetta gli economizzatori acidi solforici ed i surriscaldatori della pianta. |
| 2 | Questo permette spesso che le unità di Optimus siano configurate per le più alte efficienze del trasferimento di calore che risultati in un requisito riduttore di area e, conseguentemente, in un prodotto a prezzo inferiore. |
| 3 | HDB utilizza le sue capacità in loco all'aletta e piegare i tubi, macchina e fabbricare le intestazioni, trapano i tubesheets, tagliare e preparare tutti i materiali di rivestimento ed esegue tutte parte di pressione e saldature di rivestimento. |
| 4 | Ciò dà a HDB più controllo della sequenza e del programma fabbricanti che ci ha aiutati a raggiungere un'annotazione notevole della prestazione della consegna di tempo d'inserimento. |
Economizzatore di HRSG
| 1 | Gli economizzatori per gli odierni moduli di HRSG sono configurati con i fintubes che appendono verticalmente. HDB ha fabbricato le bobine dell'economizzatore per virtualmente tutte società dell'OEM di HRSG e capisce le caratteristiche uniche di ciascuno. |
| 2 | In molti casi, le utilità desiderano migliorare i loro economizzatori dal acciaio al carbonio normale ad un materiale della lega per contribuire a resistere alla corrosione accelerata flusso (FAC) dentro le intestazioni e le curvature del tubo. |
| 3 | HDB è uno sportello unico per montaggio dell'economizzatore perché prepariamo tutti i materiali e realizziamo tutta saldatura della parte e del collegamento di pressione, dal finning i fintubes, fabbricando le intestazioni ed il montaggio del pacco della bobina. |
Criteri di accettazione e di fabbricazione
| · | JB/T6512 «caldaia con gli stati a spirale di resistenza ad alta frequenza della saldatura di aletta del tubo di una tecnologia di fabbricazione» |
| · | «Tubo di aletta a spirale della saldatura di resistenza ad alta frequenza HG/T3181» |
| · | «Stati tecnici della prova a spirale del tubo alettato JB/T6511.» |
| · | JB1611 «stati dell'assemblea del contenitore di criniera del tubo di caldaia» |
| · | JB/T1612 «stati pressurufacturing della caldaia.» |
| · | JB16I3 «parti di pressione della caldaia che saldano le circostanze.» |
*Note: LA CALDAIA di HD può ha annunciato il tipo speciale di economizzatore secondo il requisito del cliente.
Controllo di qualità
1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.
2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo
3. Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia
4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
