caldaia termica fluida termica verticale dell'olio di 350kw ASME
Dettagli del prodotto
| Combustibile: | Gas, a petrolio | Pressione: | Pressione bassa |
|---|---|---|---|
| Stile del posto: | Verticale | Uso: | Industriale |
| Trattamento di superficie: | Dipinto | Porto: | SHANGHAI |
| Evidenziare |
Caldaia termica dell'olio di ASME,caldaia termica dell'olio 350kw |
||
Descrizione del prodotto
Emissione a basso inquinamento del gas della caldaia termica fluida termica a petrolio verticale dell'olio
Descrizione
La fiamma ed il fumo ad alta temperatura prodotti dalla combustione completa del calore di scambio di combustibile (gasolio leggero, olio pesante, olio residuo, gas naturale, gas di petrolio liquefatto, gas di città ecc.) con i media organici del trasferimento di calore nel tubo dal trasferimento radiattivo e dal trasferimento di convezione, allo stesso tempo, i media organici del trasferimento di calore sta circolando nel sistema spinto dalla pompa. E poi l'attrezzatura del facendo uso-calore prende il calore dai media, che ritorna a caldaia dopo lo scambio termico. Così è un sistema organico di circolazione del calore.
Parametro tecnico
|
Modello YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Potere stimato (chilowatt) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Calore supply×104 (kCal/h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Efficienza termica (%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Pressione di progettazione (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Temperatura di lavoro massima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Tasso medio di circolazione (m.3/h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| La fornace di capacità media (m.3) | 0,4 | 0,6 | 0,6 | 0,8 | 1,2 | 2,1 | 2,6 | 3,5 | 7,8 | ||
| Diametro competente (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Capacità (chilowatt) | 14,5 | 18 | 31 | 37,5 | 49,5 | 57,5 | 61,5 | 75 | 75 | ||
| Combustibile applicabile | Olio, gas | ||||||||||
| Kg/h del consumo di combustibile (olio) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Dimensioni (¢·H) m. |
Fornace di olio verticale | 1.3×2.5 | 2×3.5 | 2.1×3.5 | 2.2×3.5 | 2.2×4 | 2.2×4.4 | 2.7×5.1 | 2.8×6.5 | 3.2×6.7 | |
|
Circolazione pompa |
IRONICO di modello | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Flusso (m.3/h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Ascensore (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Potere (chilowatt) | 7,5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Modello YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Potere stimato (chilowatt) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Calore supply×104 (kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Efficienza termica (%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Pressione di progettazione (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Temperatura di lavoro massima (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Tasso medio di circolazione (m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| La fornace di capacità media (m3) | 8,4 | 8,8 | 10,5 | 11,2 | 11,5 | 13 | 15 | 18 | 23 | ||
| Diametro competente (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Capacità (chilowatt) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Combustibile applicabile | Olio, gas | ||||||||||
| Kg/h del consumo di combustibile (olio) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Dimensioni (¢·H) m. |
Fornace di olio verticale | 3.2×7 | 3.3×7.5 | 3.5×8.2 | 3.62×9.2 | 3.7×9.6 | 3.65×11 | 3.65×11 |
3.98× 11,8 |
4.06× 12,8 |
|
|
Circolazione pompa |
IRONICO di modello | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Flusso (m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| Ascensore (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Potere (chilowatt) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||

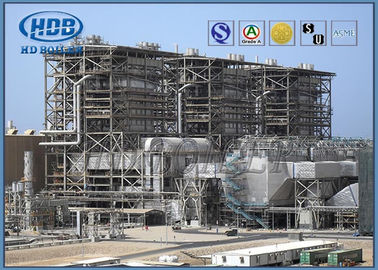

Introduzione della società
Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
1. Una superficie di montaggio di 200.000 metri quadri
2. 150 ingegneri
3. 600 saldatori codificati
4. 60 ispettori autorizzati (istruttori del livello-III di NDT)
5. Licenze della classe-Un per la caldaia di fabbricazione e di progettazione
6. Sistema di qualità di 9001:2008 di iso
7. Certificato di ASME dei generatori di vapore
8. ASME autorizzazione del bollo “di S”, “di U” e di N.B.:
