Luogo di origine: | La Cina |
Marca: | HD Boiler |
Certificazione: | ISO9001, SGS, ASME, EN |
Numero di modello: | Economizzatore della caldaia |
Quantità di ordine minimo: | 1 insieme |
---|---|
Imballaggi particolari: | Imballaggio del ferro per l'esportazione |
Tempi di consegna: | 45 giorni |
Termini di pagamento: | L/C, T/T |
Tipo: | economizzatore, metropolitana alettata | Combustibili: | Carbone |
---|---|---|---|
Circolazione: | Una volta attraverso | Norma: | ASME |
Evidenziare: | Economizzatore della centrale elettrica,Economizzatore per la caldaia |

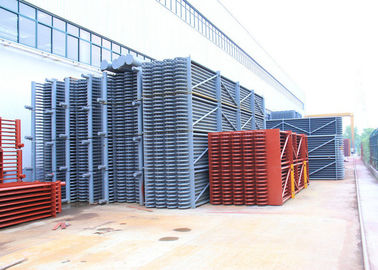

Economizzatore d'acciaio della metropolitana di aletta dei pezzi di ricambio della caldaia dell'economizzatore della caldaia
Riassunto
Ci sono tre fasi da di acqua d'alimentazione nella caldaia riscaldata in vapore surriscaldato: preriscaldamento, evaporazione e surriscaldamento di acqua d'alimentazione. Le tre fasi sono finite su tre superfici di riscaldamento differenti. Il vapore della caldaia e circuito dell'acqua è composto di tre superfici di riscaldamento differenti come pure i loro tubi di collegamento. Gli economizzatori della caldaia sono uno di loro ed è radrizza l'attrezzatura per preriscaldare di acqua d'alimentazione. Quindi, è la superficie di riscaldamento con la temperatura più insufficiente per il fluido operante della caldaia nel circuito del vapore e dell'acqua della caldaia. Il passaggio di fluido operante tramite questa attrezzatura è l'acqua monofase (economizzatore d'ebollizione).
Funzioni
Possiamo summerize le funzioni degli economizzatori come qui sotto:
1. risparmio del combustibile: gli economizzatori sono disposti alla parte posteriore delle caldaie. Questo modo può fare diminuire le temperature del gas e del fumo, così per conservare i combustibili.
2.improve le condizioni di lavoro dei corpi cilindrici: dovuto gli economizzatori, la temperatura dell'acqua dell'alimentazione è aumentata quando entra nel corpo cilindrico. Riduce la differenza della temperatura fra stress termico di alimentazione della parete dell'acqua e del corpo cilindrico come pure del corpo cilindrico, di modo che migliora le condizioni di lavoro dei corpi cilindrici ed aumenta il tempo di impiego.
3.reduce il costo di produzione della caldaia: per di acqua d'alimentazione è riscaldato negli economizzatori della caldaia. L'uso dei pezzi di ricambio di bassa temperatura come economizzatori della caldaia sostituire alcuni dei pannelli di parete ad alta temperatura cari dell'acqua riduce il costo per fabbricare le caldaie.
Principio di funzionamento
L'economizzatore della caldaia è genere di scambiatore di calore per riscaldare di acqua d'alimentazione facendo uso del calore del gas di combustione. Il gas di combustione che viene dal tubo fuori è su e giù il flusso incrociato che sfrega il pacco di tubo, passante il calore alla parete del tubo. L'acqua sta scorrendo dal fondo per completare e dai absorts il calore dalla parete del tubo e la sua temperatura sta ottenendo alta. Questo modo non solo può trasferimento di calore a controcorrente conservare il consumo del metallo, ma inoltre è buono per l'acqua/il vapore al corrusion di flusso e dello scarico come pure della diminuzione. Uno più, questo modo funziona bene per pulizia della polvere.
Tipi
Se secondo l'estensione del riscaldamento del fluido operante, gli economizzatori possono essere divisi nei tipi d'ebollizione e d'ebollizione.
La maggior parte delle caldaie di medium-presssure usano il tipo d'ebollizione economizzatori. Ciò è perché il calore di vaporizzazione dell'acqua nelle caldaie di medium-pressione è alto ed il calore dell'acqua riscaldata è piccolo. Così è necessario da inviare una certa acqua da vaporizzare in economizzatore della caldaia in modo da impedire il combusion instabile nei funaces ed impedire il consumo aumentato di metallo nelle superfici di riscaldamento come surriscaldatori causati dalla temperatura troppo bassa del gas di combustione dello sbocco. Inoltre, può contribuire a svolgere il ruolo degli economizzatori.
Le caldaie a pressione Superhigh principalmente usano il tipo d'ebollizione economizzatori. Ciò è perché quando la pressione è più alta, il calore di vaporizzazione è diminuito, mentre il calore dell'acqua riscaldata sta ottenendo di più, in modo da è necessario da inviare una certa acqua da riscaldare nei pannelli di parete dell'acqua in modo da impedire la scorificazione sulle superfici di riscaldamento degli sbocchi della fornace e della fornace dentro causati ugualmente dalle temperature elevate in fornaci e del gas di combustione dello sbocco. Le caldaie a pressione così solitamente superhigh usano il tipo d'ebollizione economizzatori.
Il fattore principale per considerare quale tipo di economizzatori è i parametri della caldaia. Quando i parametri della caldaia differiscono, il rapporto di assorbimento di calore stato necessario in tre fasi per riscaldare il fluido operante per fare le differenze. Così le disposizioni corrispondenti di tre superfici del riscaldamento devono cambiare, anche. Alle grandi unità con gli alti parametri, il loro assorbimento evaporativo del calore è più di meno, mentre l'assorbimento dell'acqua riscaldando, l'assorbimento del calore del calore di vapore surriscaldando, l'assorbimento del calore riscaldando è abbastanza grande. Quindi, il tipo d'ebollizione economizzatori è il tipo principale per le caldaie superhigh dell'unità di pressione.
Specifiche
Descrizione | Economizzatore della caldaia |
Materiale | L'acciaio legato, il acciaio al carbonio, SA210C, SA213T22, ecc. |
Norma materiale | ASTM, en o iso ecc. |
Dimensione | Personalizzazione |
Peso |
Min: 10 tonnellate |
Processo di fusione: | EF+IF + VD |
Processo | →Inspection lavorante →finishing di trattamento termico (Normalizing+ che tempera) del → di ispezione del →rough del machining→UT →2nd trattamento termico caldo/freddo-Rolling→ del → di Material→Ingot |
Norma di UT | ASTM A388 o EN10228, ecc |
Controllo di qualità
1. Prova di urto e rapporto di calcolo di forza con informazioni di materiali applicate.
2. Rapporto 100%NDT (ispezione non distruttiva) del piatto d'acciaio, del tubo e dell'elettrodo
3. Raggi x, γ-Ray e rapporto d'ispezione penetrante liquido della prova (cucitura di saldatura): per assicurare la qualità di intera caldaia
4. Relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard
