Luogo di origine: | La Cina |
Marca: | HD Boiler |
Numero di modello: | Metropolitana di aletta della caldaia |
Quantità di ordine minimo: | 500 tonnellate |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio in condizione di navigare |
Tempi di consegna: | 30 giorni lavorativi |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 500 tonnellate/mese |
Certificazione: | CE,China Pressure Vessel Pipeline Manufacturing License | Applicazione: | Parti del radiatore |
---|---|---|---|
materiale dell'aletta: | Alluminio, acciaio al carbonio, acciaio inossidabile | Altezza dell'aletta: | Su misura |
Materiale: | Acciaio inossidabile, acciaio al carbonio | Imballaggio: | Imballaggio in condizione di navigare del tubo di aletta |
Evidenziare: | Metropolitana di aletta a spirale,Metropolitana di aletta dello scambiatore di calore |

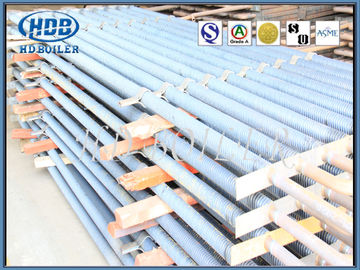

Metropolitana di aletta economizzatrice d'energia della caldaia per lo scambiatore di calore dell'economizzatore della centrale elettrica
Descrizione di prodotto
il tubo alettato a spirale è un genere di scanalatura a spirale con la determinate larghezza e profondità che è preelaborata sul tubo d'acciaio e poi la striscia d'acciaio è intarsiata sul tubo d'acciaio sul tornio. Durante il processo d'avvolgimento, dovuto certa forza dirafforzamento, la cinghia d'acciaio sarà schiacciata strettamente nella scanalatura a spirale, così assicurando certa area di contatto fra la cinghia d'acciaio ed il tubo d'acciaio. Per impedire la striscia il rimbalzo fuori, l'estremità della striscia è saldata al tubo d'acciaio. per essere facile da inserire, ci dovrebbe essere una determinata lacuna laterale fra la cinghia d'acciaio e la scanalatura a spirale. Se la lacuna laterale è troppo piccola per formare l'interferenza, il processo del mosaico è difficile da continuare uniformemente. Inoltre, c'è sempre un certo rimbalzo della cinghia d'acciaio arrotolata, che risultati nel collegamento difficile fra la cinghia d'acciaio ed il fondo della scanalatura a spirale. Le alette intarsiate possono essere effettuate su attrezzatura generale con basso costo e basso rendimento.
Vantaggio
1. Resistenza all'usura eccellente
L'usura è pricipalmente dovuto l'impatto ed effetto di taglio delle particelle grige sul tubo. L'usura è il più severo intorno al tubo ad un livello di 30 gradi. Quando S1/d=S2/d=2, l'importo di usura qui è 3 volte del valore medio.
dovuto il cambiamento della direzione del flusso d'aria, la seconda fila ha l'usura più severa. Quando S1/d=S2/d=2, la seconda fila è il doppio come la prima usura di fila e l'usura successiva di fila sono generalmente 30% - 40% più superiore alla prima fila.
La disposizione della prima fila è la stessa della disposizione della prima fila nella sequenza. Nelle stesse circostanze, l'usura massima del pacco di tubo longitudinale è 3-4 volte più di meno di quella del pacco di tubo vacillato.
La velocità dell'abrasione del tubo è direttamente proporzionale al coefficiente di non uniformità della velocità KV3.33 del gas di combustione ed è direttamente proporzionale al coefficiente di non uniformità della concentrazione Ku nella cenere volatile.
L'economizzatore del tubo alettato di h-forma è sistemato nell'ordine. L'aletta a forma di h divide lo spazio in parecchie piccole zone ed ha un effetto di flusso uniforme sul flusso d'aria. Rispetto all'economizzatore ottico del tubo, l'economizzatore a spirale dell'aletta e l'economizzatore dell'aletta longitudinale con la disposizione vacillata, la vita di usura è 3-4 volte più su in altre circostanze.
L'ammortizzatore laterale del gas di combustione protegge il divisorio della curvatura.
2. Accumulazione riduttrice della polvere
La formazione della cenere si presenta dai lati posteriori e di sopravvento del tubo. È facile da raschiare il tubo da disordine e meno polvere si accumula sulla parte posteriore. Per quanto riguarda la disposizione di tubo nell'ordine, dato che il flusso d'aria non è facile da arrossire la parte posteriore del tubo, c'è nell'ordine più accumulazione della cenere nella disposizione di tubo che nella colonna sbagliata.
L'aletta h tipa è saldata da entrambi i lati del tubo, che non accumula la cenere, mentre il flusso d'aria scorre diritto, la direzione del flusso d'aria non cambia e l'aletta non accumula la cenere.
Una lacuna di 4-10 è lasciata in mezzo all'aletta h tipa, che può guidare il flusso d'aria per spazzare l'aletta del tubo per accumulare la polvere.
Poichè l'angolo a spirale dell'aletta guida la direzione di scorrimento, l'accumulazione della cenere del tubo di aletta è più seria e l'economizzatore che non forma la cenere sciolta non può essere utilizzato. L'operazione di campo indica che il tubo di aletta a forma di h non accumula la cenere, mentre l'aletta a spirale è seriamente.
Il tubo di aletta longitudinale è costituito dal flusso di aria lungo l'aletta mentre l'aletta è saldata sulla superficie e sulla parte posteriore della cenere accumulata. Alcune aree sono ad accumulazione incline della polvere.
L'aletta a forma di h, che forma un canale diritto da entrambi i lati, ha il migliore effetto di salto.
3. Spazio compatto e basso costo
L'insieme del tubo è molto compatto e riduce l'altezza del fumo della coda bene.
Il peso totale notevolmente è ridotto ed il carico del sistema di sospensione è ridotto.
Riduca il costo dell'economizzatore e della caldaia integrale.
4. Riduca la resistenza laterale del fumo
Riduca il costo di investimento e di funzionamento del fan indotto.
5. Riduca saldare il giunto e migliori l'affidabilità.
Parametro
Medium | aria, gas di combustione, petrolio termico, acqua, salamoia, refrigerante, ecc. |
Temperatura | lo scambiatore di calore standard 560 a ° C dai materiali speciali può essere più alto |
Materiali del tubo | acciaio al carbonio, acciaio inossidabile, lega o materiali speciali |
Materiali delle costole | acciaio al carbonio, acciaio inossidabile, metallo non ferroso, lega o materiali speciali |
Trattamento del &Surface dell'isolamento termico | secondo la specificazione dei clienti |
Officina
