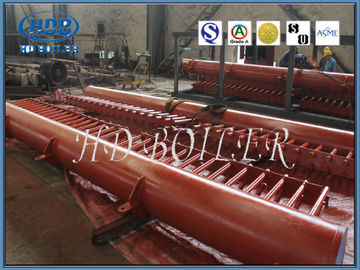

Intestazioni molteplici per lo scambio termico, intestazione della caldaia di certificazione di iso di ASME in caldaia

Intestazioni molteplici della caldaia di certificazione di iso per lo scambio termico, ASME

Funzione

La scatola di raccolta è l'accessorio per tubi per il riscaldamento uniforme mescolantesi di lavoro della caldaia ed assicurante medio del medium di lavoro. La parete di fornace industriale della caldaia è composta solitamente insieme di file e di file dei tubi (parete dell'acqua), ma la caldaia volume enorme, struttura complicata, non può garantire che tutto il medium di lavoro nel tubo di capacità di assorbimento del calore è gli stessi, parti differenti di assorbimento del calore differisce molto, installa l'intestazione può lasciare ogni tubo l'interno medio di lavoro che converge qui, la ridistribuzione al livello seguente nel tubo, di modo che possiamo ridurre la deviazione termica, rende al lavoro il calore medio, il flusso di raffreddamento, la caldaia, la caldaia l'efficienza termica è ottimizzato per migliorare; Inoltre, la dimensione, il numero e la disposizione delle sezioni medie e più basse della tomaia, dei tubi della caldaia sono differenti.

Per migliorare l'efficienza della caldaia, la caldaia del tubo è stata sviluppata per aumentare l'area di trasferimento di calore. Gli scorrimenti dell'acqua del vaso nella scatola più bassa dal vaso tamburellano attraverso il tubo discendente e si distribuisce ad ogni pacco di tubo dalla scatola. L'acqua nel pacco di tubo assorbe continuamente l'energia termica ed è raccolta nella scatola qui sopra e poi scorre nuovamente dentro il tamburo del vaso. Chiamiamo le scatole alte e basse della raccolta delle scatole o le scatole dell'intestazione. L'intestazione (anche conosciuta come l'intestazione), è una parte importante della caldaia, divisa nell'intestazione superiore e nell'intestazione più bassa.

Dettagli

Le pressioni e le temperature a che le intestazioni devono resistere per dipendere dalla componente a cui sono collegate. Un'intestazione collegata ad un economizzatore o innaffiare i pannelli di parete è conforme ai requisiti meno severi del materiale che un'intestazione collegata ai surriscaldatori o ai riscaldatori.

Secondo la temperatura e la pressione dei tubi di rifornimenti di Vallourec, delle intestazioni in acciaio al carbonio agli acciai ferritici della alto-lega quale T/P91 o di T/P92, con le dimensioni che variano da 88,9 millimetri a 406,4 millimetri.

Le intestazioni di distribuzione del vapore sono fabbricate dal acciaio al carbonio o i tubi senza saldatura di acciaio legato. Gli oggetti su misura o su misura sono offerti. Le intestazioni, dopo montaggio, sono sforzo alleviato per rendere le intestazioni di distribuzione del vapore esenti dagli sforzi. Sono grandi intestazioni del tubo che trasferiscono l'acqua dai downcomers alle colonne montanti con una zona di combustione dove l'acqua ottiene parzialmente riscaldata per cuocere a vapore dal calore di combustione del combustibile.
