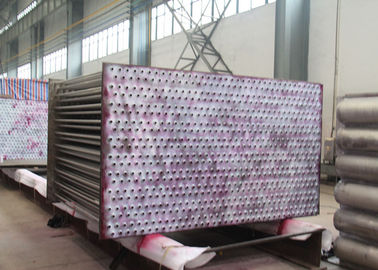

Preriscaldatore di aria su misura di progettazione in caldaia ASME/certificazione di iso tubolare

Lo scopo del preriscaldatore di aria è di recuperare il calore dal gas di combustione (gas di scarico) dalla caldaia per migliorare l'efficienza della caldaia. Incidentalmente i gas sono inviati al camino o alla pila alla temperatura abbassata in modo che la progettazione della canalizzazione e della pila sia semplificata. Inoltre controlla la temperatura dei gas che escono dalla pila.

Il preriscaldatore di aria è un dispositivo utilizzato per migliorare la prestazione di scambio termico della caldaia e per ridurre il consumo di energia. Si riferisce al gas di combustione nel condotto di scarico della coda della caldaia che attraversa il dissipatore di calore interno e preriscalda l'aria prima di entrare nella caldaia alla superficie di riscaldamento con una determinata temperatura. Il preriscaldatore di aria è diviso generalmente in tre tipi: tipo del piatto, tipo rotatorio e tipo del tubo. Il principio di lavoro di preriscaldatore di aria è introdotto prendendo il tipo rotatorio come esempio. Tantissimi combustibili incombusti possono depositare sugli elementi del trasferimento di calore ed il preriscaldatore di aria può prendere il fuoco. L'analisi del calo del freno ed il controllo di fuga di aria inoltre sono introdotti dettagliatamente.

Tipi differenti

Per l'uso in generatori di vapore (caldaie) nelle centrali elettriche termiche delle centrali elettriche pratiche, ci sono due tipi di progettazioni del Airpreheaters. Uno è un tipo tubolare sviluppato nello sbocco Flue_gas della caldaia che canalizza ed altro è del tipo rigeneratore conosciuto come di Ljungstrom (nominato dopo il nome dell'inventore) dell'aria il radiatore rigeneratore pre (RAPH), un tipo girante. Ciò può essere orizzontale (ora molto comune nelle utilità della produzione di energia) o verticale.

Funzioni

1. Migliori e rinforzi la combustione
L'aria dopo che i cascami di calore entrano nella fornace, accelerano l'essiccazione del combustibile, l'accensione ed il processo di combustione, assicura la combustione stabile nella caldaia e migliora l'efficienza di combustione.
2. rinforzi il trasferimento di calore
Mentre la combustione nella fornace è stata migliorata e rinforzato stata e la temperatura di aria calda che entra nella fornace è stata aumentata, il livello di temperatura medio nella fornace inoltre è stato aumentato, in modo da rinforzare il trasferimento di calore di radiazione nella fornace.
3. riduca la perdita nella fornace, riduca la temperatura di scarico del fumo e migliori l'efficienza termica della caldaia
Poiché la combustione nella fornace è stabile e lo scambio termico di radiazione è rinforzato, la perdita chimica di combustione incompleta può essere ridotta. D'altra parte, il preriscaldatore di aria usa i cascami di calore del gas di combustione più ulteriormente per ridurre la perdita di scarico del fumo, in modo da migliorare l'efficienza termica della caldaia. Secondo esperienza, quando il preriscaldatore di aria nell'aumento 1,5 da ℃, la temperatura di scarico può ridurre 1 ℃. Dopo installazione del preriscaldatore di aria in caldaia il condotto di scarico, se possiamo mettere il ℃ del calore 150-160 dell'aria, può ridurre il ℃ della temperatura di scarico 110-120, la caldaia che l'efficienza termica può essere aumentata di 7% - 7.5%.You può conservare 11 - 12 per cento su combustibile.
4, aria calda possono essere usati come diseccante del combustibile
Per la fornace di combustione laminare, l'aria calda può essere usata come combustibile con il tenore in ceneri e dell'umidità elevata. Per la caldaia della centrale elettrica, l'aria calda è una polvere importante del carbone e del diseccante che trasporta il medium nel sistema della polvere e del grasso.

Parametro
