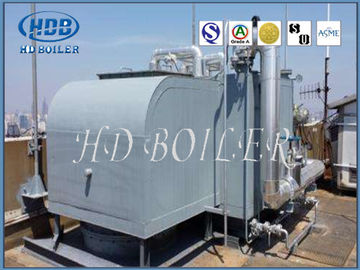

Il generatore durevole del sistema di recupero di calore ha fatto circolare naturalmente ad alta pressione

Marchio: HDB
Numero di modello: Generatore di vapore di recupero di calore di HRSG
Luogo d'origine: La Cina
Certificazione: ASME, SGS, EN, CE, ISO9001
Quantità minima di ordine: 1 insieme
Prezzo: negoziabile
Capacità di fornitura: 500 tonnellate al mese
Tag

caldaia della nafta

caldaia fluida termica

sistema della caldaia dell'olio caldo

Dettagli del prodotto

Tipo: Circolazione naturale Pressione: Ad alta pressione
Circostanza: Nuovo Peso: Su misura
Trattamento di superficie: Dipinto Prezzo: negoziabile
Evidenziare

Caldaia di recupero di cascami di calore

,

caldaie e generatori di vapore industriali di recupero di calore

Descrizione del prodotto



Generatore di vapore ad alta pressione naturalmente distribuito di recupero di calore di HRSG per industria


Produzione di HRSG


I costi di istallatition e di investimento del sito sono notevolmente riduttore dovuto la forma compatta dell'assemblea, della caldaia. I tubi destri e sinistri del sidewater del constructure della parete della membrana di uso della caldaia, che può lavorare negli stati positivi piacevoli a vedere del pessre. La parete del boilefurnace inoltre ha un sield esterno, adatto a disposizione di outdor.
Il trasferimento di calore è eccellente, dovuto l'uso del radiatore avanzato dell'aria del condotto termico pre. Oltre è la dimensione compatta, creante l'orma del asmaller. Alla parte anteriore, c'è una scatola di fumo che è protetta contro le esplosioni, provvedendo alla sicurezza e al rliabilit migliori dell'operazione della caldaia.

HRSG caratterizza

Il gas di combustione ad alta temperatura liberato da combustione del carbone si trasporta all'entrata della caldaia di cascami di calore attraverso il condotto di scarico e poi attraversa il radiatore, l'evaporatore e l'economizzatore. Per concludere, è scaricato nell'atmosfera tramite il camino. La temperatura del gas di combustione è generalmente 150-180 C. Il calore liberato dalla temperatura dei cali del gas di combustione da temperatura elevata alla temperatura del gas di combustione è usato per fare il vapore di acqua. Di acqua d'alimentazione della caldaia in primo luogo entra nell'economizzatore e l'acqua assorbe il calore nell'economizzatore e si scalda ad una temperatura saturata leggermente sotto la pressione del tamburo ed entra nel tamburo. Dopo che l'acqua che entra nel tamburo è mescolata con acqua saturata nel tamburo, entra nell'evaporatore lungo il downcomer sotto il tamburo per assorbire il calore e cominciare produrre il vapore. La parte solitamente sola dell'acqua si trasforma in in vapore, in modo da nei flussi della miscela dell'vapore-acqua nell'evaporatore. La miscela dell'vapore-acqua lascia l'evaporatore ed entra nel tamburo superiore tramite l'attrezzatura della separazione dell'vapore-acqua. L'acqua cade nello spazio di acqua del tamburo ed entra nel tubo discendente per assorbire il calore e produrre il vapore. Il vapore entra nel surriscaldatore dalla parte superiore del tamburo ed assorbe il calore per cambiare il vapore saturato in vapore surriscaldato. Secondo le tre fasi del processo di produzione del vapore, ci sono tre superfici di riscaldamento, cioè economizzatore, evaporatore e surriscaldatore. Se il vapore surriscaldato non è necessario, il solo vapore saturo è necessario, surriscaldatore non può essere installato. Quando sta riscaldando il vapore, un riscaldatore può aggiungersi.


Specifiche di HRSG

Modo Dimensioni (m)
Q6.41000-2-1.25
Q33/550-6-1.25 8.08x2.853.7
QC55/530-8-1.0 7x3x5.5
Q50/700-14-1.25/350 16x37.5
FGP320-1.25/320 8.8x6.77x9.7
Q50/954-20-1.6 9.77x7.52x6.73
Q121.5/860-37.8-4.25/343
QC16/850-5-1.6/250 7x3.5x4.5
QC36/650-8-1.25 10xB.5x31






Principio di funzionamento di HRSG

Il combustibile, il gas ed il carbone sono bruciati per produrre il gas di combustione ad alta temperatura per liberare il calore. Il gas di combustione ad alta temperatura entra nella fornace in primo luogo, poi fornisce il dispositivo di recupero di cascami di calore della scatola di fumo anteriore, quindi entra nel tubo pirotecnico ed infine fornisce il dispositivo di recupero di cascami di calore del canale posteriore del condotto di scarico della scatola di fumo. Il gas di combustione ad alta temperatura si trasforma in in gas di combustione a bassa temperatura ed è scaricato nell'atmosfera tramite il camino. Poichè la caldaia di cascami di calore notevolmente migliora il grado di utilizzazione di calore liberato da combustione del combustibile, è molto economizzatrice d'energia.
Il generatore durevole del sistema di recupero di calore ha fatto circolare naturalmente ad alta pressione 0
Parametri di HRSG

Linea di produzione del cemento capacità t/d 1000 2500 5000 10000
Flusso nanometro3/hdell'entratadella caldaia Forno (parte anteriore) 60000 88000 243000 472000
Forno (coda) 76000 170000 328000 612000
Temperature℃ del gas dell'entrata della caldaia Forno (parte anteriore) 370 360 380 390
Forno (coda) 360 320~360 330 330
T/h stimato di evaporazione Forno (parte anteriore) 5,8 7,25 24 50
Forno (coda) 7,5 10~15.8 20~24.6 35,5
Mpa stimato di pressione del vapore Forno (parte anteriore) 1,25 1,25 1,25 1,25
Forno (coda) 1,25 1,25 1,25 1,25
Temperature℃ stimato del vapore Forno (parte anteriore) 340 330 350 360
Forno (coda) 340 300~340 310 310
Struttura della caldaia Forno (parte anteriore) Verticale Verticale Verticale Verticale
Forno (coda) Verticale Verticale ed orizzontale Verticale ed orizzontale Vertic

Informazioni di HDB

Il generatore durevole del sistema di recupero di calore ha fatto circolare naturalmente ad alta pressione 1

Punti salienti del prodotto

Generatore di vapore ad alta pressione naturalmente distribuito di recupero di calore di HRSG per industria Produzione di HRSG I costi di istallatition e di investimento del sito sono notevolmente riduttore dovuto la forma compatta dell'assemblea, della caldaia. I tubi destri e sinistri del ...
