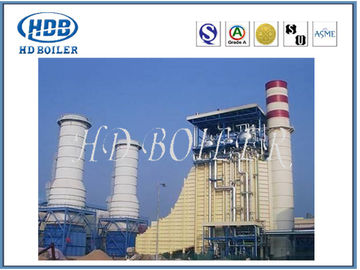

Generatore di vapore su misura verticale di recupero di calore di HRSG nella centrale elettrica
Dettagli del prodotto
| Uso: | Industria e centrale elettrica | Pressione: | Basso/intermedio/alta pressione |
|---|---|---|---|
| Circostanza: | Nuovo | Uscita: | Vapore |
| Applicazione: | riscaldamento/acqua calda | Trattamento di superficie: | Dipinto |
| Evidenziare |
Caldaia di recupero di cascami di calore,caldaie e generatori di vapore industriali di recupero di calore |
||
Descrizione del prodotto
Generatore di vapore su misura verticale di recupero di calore di HRSG nella centrale elettrica
Introduzione di HRSG
La caldaia di cascami di calore, mentre il nome suggerisce, si riferisce all'uso di vario gas di scarico di processo industriale, spreco residuo o il calore residuo dei rifiuti liquidi ed il calore generato dalla combustione delle sostanze combustibili per riscaldare l'acqua ad una determinata caldaia della temperatura. Le caldaie a petrolio, le caldaie a gas e le caldaie a carbone con le scatole di fumo ed il recupero di cascami di calore del gas di combustione inoltre sono chiamati caldaie di cascami di calore. Le caldaie di cascami di calore possono produrre l'acqua calda o il vapore con il recupero di cascami di calore per fornire altre sezioni.
HRSG caratterizza
- La combustione del carbone del gas di combustione ad alta temperatura liberato tramite l'entrata del condotto di scarico alla caldaia di cascami di calore e poi tramite il surriscaldatore, l'evaporatore e l'economizzatore ed infine dal camino scaricato nell'atmosfera, la temperatura del fumo dello scarico è 150 ~ il ℃ 180, la temperatura del gas di combustione da temperatura elevata al rilascio di calore dalla temperatura di scarico è usato per trasformare l'acqua vapore.
- Di acqua d'alimentazione della caldaia in primo luogo entra nell'economizzatore in cui l'acqua assorbe il calore e riscalda fino ad una temperatura di saturazione leggermente sotto la pressione del tamburo e registra il tamburo. Dopo che l'acqua che prendpartee al tamburo è mescolata con acqua saturata nel tamburo, entra in evaporatore lungo il tubo del basso sotto il tamburo assorbire il calore e cominciare produrre il vapore. Solitamente, soltanto la parte dei trasformare dell'acqua vapore, in modo dalla miscela di soda sta entrando nell'evaporatore.
- La miscela dell'vapore-acqua lascia l'evaporatore ed entra nel barilotto superiore del vaso ed è separata dall'attrezzatura della separazione dell'vapore-acqua.
- L'acqua cade nello spazio interno del barilotto del vaso ed entra nel downcomer per continuare ad assorbire il calore e produrre il vapore, mentre il vapore entra nel surriscaldatore dalla parte superiore del barilotto del vaso ed assorbe il calore per trasformare il vapore saturo in vapore surriscaldato. Secondo le tre fasi del processo di produzione del vapore che corrisponde tre alla superficie di riscaldamento, cioè economizzatore, l'evaporatore ed il surriscaldatore, se non c'è nessun vapore surriscaldato necessario, solo vapore saturo è necessari, surriscaldatore non possono essere installati. Quando c'è vapore del riscaldamento, un riscaldatore può aggiungersi.
Principio di funzionamento di HRSG
La combustione di olio combustibile, di gas e di carbone produce il gas di combustione ad alta temperatura per liberare il calore. Il gas di combustione ad alta temperatura entra nella camera della fornace in primo luogo, poi fornisce il dispositivo di recupero di cascami di calore nella scatola di fumo anteriore, quindi entra nel tubo pirotecnico ed infine fornisce il dispositivo di recupero di cascami di calore nel tubo di condotto di scarico della scatola di fumo posteriore. Il gas di combustione ad alta temperatura si trasforma nel gas di combustione a bassa temperatura ed è scaricato nell'atmosfera tramite il camino. Poiché la caldaia di cascami di calore notevolmente migliora il grado di utilizzazione del calore liberato da combustione del combustibile, questo genere di caldaia è molto economizzatore d'energia.
HDB caratterizza
|
Il forno (AQC) HRSG caratterizza |
Il forno (PS) HRSG caratterizza |
|
struttura dell'assemblea 1.Modular, espansione di sigillatura affidabile |
1. Tubi ed intestazioni di riscaldamento della superficie con la struttura privildged del collegamento, riducendo scossa e vibrazione meccaniche |
|
2. Adotti i tubi di aletta di usura, assicurazione sulla vita delle parti di pressione della caldaia |
2. Dal modo meccanico di pulizia di vibrazione, modo di pulizia continuo poco impatto sull'operazione di sistema |
|
la tecnologia istantanea 3.Unique, la temperatura dello sbocco della caldaia è ridotta sotto a 90ºC |
3.Set ha sigillato la macchina grigia della ruspa spianatrice, notevolmente riducente la coda di polvere. |
Parametri di HRSG
|
Circostanza: |
Nuovo |
Struttura: |
Tipo di WHRS |
|---|---|---|---|
|
Combustibile: |
Biologico |
Pressione: |
Basso/ad alta pressione |
|
Gamma di applicazioni: |
Industriale |
Specificazione: |
Su misura |
|
Livello fabbricante: |
|
Trattamento di superficie: |
Dipinto |
|
Uscita: |
Vapore |
Circolazione dell'acqua: |
Circolazione naturale |
Profilo di HDB
|
|
|
