Luogo di origine: | La Cina |
Marca: | HD Boiler |
Certificazione: | ISO9001,ASME,Grade A,SGS,EN |
Numero di modello: | Parete dell'acqua della membrana |
Quantità di ordine minimo: | 500 tonnellate |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio in condizione di navigare |
Tempi di consegna: | 30 GIORNI |
Termini di pagamento: | L/C, T/T, Western Union, D/P, MoneyGram |
Capacità di alimentazione: | 500 tonnellate/mese |
Circostanza: | Nuovo | Combustibile: | Calore a carbone/acqua del carbone/gas/ |
---|---|---|---|
Tipo: | risparmio energetico | Materiale: | Acciaio al carbonio/acciaio inossidabile ecc |
Specificazione: | su misura | Imballaggio: | Pacchetto della struttura del ferro |
Evidenziare: | Pannelli di parete dell'acqua della caldaia,Tubi della parete dell'acqua della caldaia |

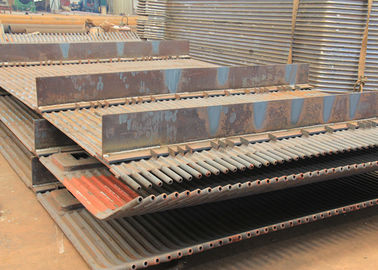

Pannelli di parete industriali dell'acqua della caldaia per il riciclaggio dell'acqua, saldatura sommersa automatica
Il prodotto presenta
I pannelli di parete dell'acqua sono utilizzati nelle caldaie moderne del giorno per ridurre la perdita di calore dovuto la loro natura stretta del gas e per ridurre i costi dell'isolamento. Fabbrichiamo i pannelli di parete dell'acqua facendo uso dell'aletta automatica alle saldatrici dei tubi ed alle grandi piegatrici del pannello della metropolitana per raggiungere la forma desiderata dei pannelli che possono avere Stub Welded alle intestazioni. Forniamo ai pannelli le aperture integrate della botola nei pannelli.
Descrizione di prodotto
Il tubo della acqua parete è sistemato verticalmente intorno alla fornace e la sua funzione principale è di assorbire un gran numero di calore radiante dal gas di combustione ad alta temperatura ed allo stesso tempo di ridurre il danno di scorie e del gas di combustione ad alta temperatura alla parete di fornace e proteggere la parete di fornace. Il più inferiore del tubo della acqua parete è collegato alla scatola di raccolta più bassa, che è collegata allo spazio di acqua del barilotto del vaso tramite il tubo discendente. L'estremità superiore direttamente è collegata al barilotto superiore del vaso, o è collegata alla scatola di raccolta superiore tramite tubo di vapore ed è collegata al barilotto del vaso, formante il sistema di circolazione dell'acqua della acqua parete.
Il tubo della parete dell'acqua adotta solitamente il tubo d'acciaio senza cuciture di no. 10 o di no. 20 con un diametro esterno di 51 ~ 76 millimetri e uno spessore della parete di 3,5 ~ 6,0 millimetri. La distanza fra il centro del tubo è generalmente 1 del diametro esterno del pipe.25 ~ 2 volte, tubo leggero e tubo di aletta. Nella caldaia industriale UTILIZZA generalmente la parete leggera dell'acqua del tubo. Per ridurre il peso della parete di fornace, i tubi alettati sono usati spesso formare la parete del raffreddamento ad acqua della membrana per la caldaia di rapido-caricamento, che può proteggere la parete di fornace completamente, notevolmente per ridurre la temperatura della parete di fornace e riduce il peso e lo spessore del parete di fornace.
Il tubo della parete dell'acqua è generalmente fisso nella parte superiore, la parte inferiore dell'espansione libera. La scatola di raccolta superiore di tubo della acqua parete è riparata sul sostegno o è collegata con il barilotto superiore del vaso e la scatola di raccolta più bassa è sospesa dal tubo della acqua parete. Il tubo stesso della acqua parete è limitato per muoversi lungo la direzione orizzontale dal gancio, di modo che può fare scorrere soltanto su e giù.
Le scatole di raccolta superiori e più basse che collegano i tubi della acqua parete sono fatte dei tubi d'acciaio senza cuciture con il più grande diametro. Entrambe l'estremità della scatola di raccolta è fornita dei fori della mano per eliminazione del tartaro. La scatola di raccolta più bassa inoltre è fornita di un tubo di scarico regolare per rimuovere le scorie depositate nell'acqua della caldaia e per essere usata quando la caldaia è vuota.
Vantaggi
1.ensure il sigillamento della parete di fornace e ridurre fuga di aria in camera di combustione.
raffreddamento ad acqua pieno 2.achieve nella camera di combustione, che è favorevole ad impedire la cokizzazione nel caso di combustione intensificata.
la piccola capacità di accumulazione termica 3.with, la camera di combustione riscalda rapidamente e si raffredda rapidamente, che può accorciare il periodo di raffreddamento della caldaia che si avvia e che si ferma.
4.it è adatto da utilizzare la parete di fornace distenditura, in modo da notevolmente ridurre il carico del telaio della caldaia e facilitare la sospensione.
5.compared con il tubo leggero, la capacità di assorbimento del calore del tubo è migliorato.
6.improve il grado dell'pre-assemblea di parti della caldaia, conveniente e ridurre il carico di lavoro dell'installazione.
Dettagli del prodotto
Nome | Pannello dell'acqua della membrana |
Materiale | Acciaio al carbonio, lega, acciaio inossidabile |
Dimensione della metropolitana | Φ38 - 76 millimetri, o come richiesto |
Norma | ISO, ASME |
Modello | Fissato |
Applicazione | Istallable intorno alla camera di combustione della caldaia |
Caratteristiche
1. Rapporto di calcolo di forza con informazioni di materiali applicate;
2. rapporto 100%NDT (ispezione non distruttiva) della lamiera d'acciaio, del tubo e della barretta della saldatura;
3. rapporto d'ispezione 100%X-ray (cucitura di saldatura): per assicurare la qualità di intera caldaia;
4. relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard.
Vantaggi
1.ensure il sigillamento della parete di fornace e ridurre fuga di aria in camera di combustione.
raffreddamento ad acqua pieno 2.realize nella camera di combustione, che è favorevole ad impedire la cokizzazione nello stato di combustione intensificata.
3. capacità di stoccaggio a calore ridotto, riscaldamento veloce e raffreddamento della camera di combustione, che può accorciare il periodo di raffreddamento della caldaia che si avvia e che si ferma.
4.it è adatto da usare la metropolitana-stenditura della parete di fornace, che notevolmente riduce il carico del telaio della caldaia e facilita la sospensione.
5.compared con il tubo leggero, la capacità di assorbimento del calore del tubo è migliorato.
6.improve il grado dell'pre-assemblea di componenti della caldaia, facilitano e riducono il carico di lavoro dell'installazione.
Certificazioni
La caldaia di HD offre un meglio nella funzione della classe, includente
