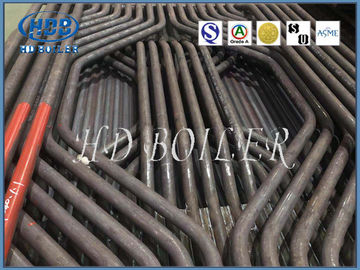

Parete dell'acqua della membrana della caldaia della centrale elettrica per lo scambio termico, certificazione ASME/di iso

Alti pannelli di parete efficienti dell'acqua della caldaia della centrale elettrica della membrana per lo scambio termico, certificazione di ISO/ASME

Il prodotto presenta

Nome completo «del tubo della parete dell'acqua», il vecchio nome «della parete dell'acqua», anche conosciuto come «tubo in aumento». Posto solitamente verticalmente sulla parete interna della parete di fornace, pricipalmente è usato per assorbire il calore radiante emesso dalla fiamma e dal gas di combustione ad alta temperatura nella fornace. È il tipo principale di superficie di riscaldamento d'evaporazione di tutti i tipi di caldaie moderne e della componente di base del ciclo di circolazione dell'acqua della caldaia. A causa sia del raffreddamento che della protezione della parete di fornace, in modo da del nome.

La parete dell'acqua originalmente è stata destinata per non essere riscaldata, ma per raffreddare la fornace da danno ad alta temperatura. Più successivamente, a causa della sua buona funzione di scambio termico, ha sostituito gradualmente il corpo cilindrico come la parte di riscaldamento principale della caldaia.

La superficie di riscaldamento evaporativa, che è messa sulla parete interna della camera della caldaia e consiste di molti tubi paralleli. La funzione della parete dell'acqua è di assorbire il calore radiante del gas ad alta temperatura di combustione o della fiamma nella camera della fornace, generare il vapore o l'acqua calda nel tubo e riduce la temperatura della parete di fornace per proteggere la parete di fornace. In una caldaia della grande capacità, la temperatura della fiamma nella fornace è molto su, l'intensità di radiazione del calore è molto grande. Quaranta - cinquanta per cento o più del calore nella caldaia sono assorbiti dalla parete dell'acqua. Eccezione fatta per alcune caldaie di piccola capacità, le caldaie di tubo di acqua moderne prendono parete di raffreddamento ad acqua come la superficie di riscaldamento principale di evaporazione.

Fabbricazione

Il metodo di saldatura dello schermo di uso di manufacure di HDB di tipo tubo di luce della parete e struttura d'acciaio piana il processo di saldatura del tipo tubo della membrana di luce della parete e struttura d'acciaio piana della membrana è pricipalmente come segue:

1. Fusione automatica di saldatura a gas protettivo estremamente attiva

Il gruppo misto di gas protettivo è diviso (l'AR) in 85% ~ 90%+ (CO2) 15% ~ 10%. Nell'attrezzatura, il tubo e l'acciaio piano sono premuti dai rulli superiori e più bassi e sono trasportati in avanti. Le pistole di saldatura multiple possono essere utilizzate per saldatura simultanea all'alto ed al basso.

2. Il cavo ha sommerso la saldatura ad arco

Questa attrezzatura appartiene alla stazione di lavoro di saldatura della struttura fissa, la macchina utensile ha la funzione del tubo d'acciaio e posizionamento d'acciaio piano, premere, alimentarsi, saldare e recupero automatico di cambiamento continuo, ecc. Generalmente, è fornita di 4 o 8 pistole di saldatura per completare la saldatura di 4 o 8 saldature di raccordo allo stesso tempo. Questa tecnica è semplice funzionare e non ha alti requisiti della superficie dei tubi e dell'acciaio piano. Tuttavia, può essere saldata soltanto da un lato in una posizione orizzontale e non può essere saldata da entrambi i lati allo stesso tempo.

3. Saldatura ad arco semiautomatica del gas

Nel saldare con questo metodo, lo schermo del tubo in primo luogo sarà posizionato e saldato e poi sarà saldato tramite il funzionamento manuale della pistola di saldatura. Questo metodo di saldatura non può essere usato per saldatura simultanea di alto e di basso ed è difficile da realizzare la saldatura continua ed uniforme delle pistole di saldatura multiple, in modo da è difficile da controllare la deformazione di saldatura. Nel usando la saldatura ad arco semiautomatica del gas per la saldatura dello schermo del tubo, l'attenzione deve essere pagata alla selezione ragionevole della sequenza di saldatura per minimizzare la deformazione di saldatura. Il raccordo salda dell'acciaio piano sigillato all'apertura locale dello schermo del tubo e delle saldature di raccordo dello schermo a forma di speciale del tubo quale il freddo l'ugello del secchio e del bruciatore della cenere è saldato solitamente tramite la saldatura a gas protettivo polare di fusione semiautomatica.

La linea di produzione di saldatura automatica dello schermo del tubo della parete della membrana che fonde la protezione di gas estremamente attiva è la tecnologia e l'attrezzatura di fabbricazione più avanzate dello schermo del tubo della parete della membrana del mondo. Il controllo automatico può essere raggiunto dal tubo che si alimenta, svolgersi d'acciaio piano, finendo, livellare, saldante ecc. Le pistole di saldatura superiori e più basse possono essere saldate allo stesso tempo, la deformazione di saldatura è piccola e non c'è quasi necessità di correggere dopo la saldatura, di modo che la dimensione geometrica dello schermo del tubo è accurata, la qualità della saldatura di raccordo è buono, la formazione è bella, la velocità di saldatura è veloce e l'efficienza di produzione è alta.

Parametro

Vantaggi

(1) l'effetto protettivo della parete di raffreddamento ad acqua della membrana sulla parete di fornace è il più completo, in modo dalla parete di fornace ha bisogno soltanto dei materiali di isolamento, piuttosto che i materiali refrattari, di modo che lo spessore ed il peso della parete di fornace notevolmente sono ridotti, semplificano la struttura della parete di fornace, riducono il peso totale della caldaia.

(2) la parete dell'acqua della membrana inoltre ha buona tenuta dell'aria, può adattarsi ai requisiti di combustione di pressione positiva sulla caldaia, non facili scorificare la formazione, meno fuga di aria, ridurre la perdita di calore di scarico del fumo, migliora l'efficienza termica della caldaia.

(3) può essere saldato nelle componenti dal produttore per installazione rapida e conveniente.

(4) l'uso della struttura della caldaia, la manutenzione semplice, tempo di impiego della parete della membrana della caldaia può notevolmente essere migliorato.

Caratteristiche

1. Rapporto di calcolo di forza con informazioni di materiali applicate;
2. rapporto 100%NDT (ispezione non distruttiva) della lamiera d'acciaio, del tubo e della barretta della saldatura;
3. rapporto d'ispezione 100%X-ray (cucitura di saldatura): per assicurare la qualità di intera caldaia;
4. relazione sull'esperimento idraulica: assicuri la pressione di esercizio e la sicurezza standard

Certificazioni

Introduzione della società

Stabilito nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), produce la centrale elettrica; industriale; cascami di calore; incenerimento dei rifiuti; biomassa; portatore di calore organico e caldaie a vapore elettriche. Accoppiato con una gamma completa di superfici di riscaldamento, la caldaia di HD porta al mercato un servizio unico compreso progettazione, montaggio, l'installazione, il mantenimento e la sostituzione della caldaia delle parti di pressione della caldaia.
