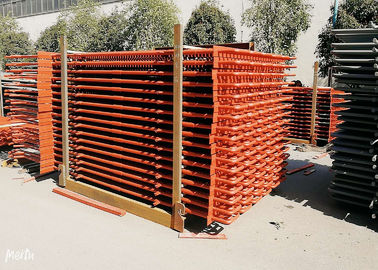

La caldaia d'acciaio parte lo scambiatore di calore della bobina del surriscaldatore per la centrale elettrica termica

Parti d'acciaio della caldaia primarie/surriscaldatore e riscaldatore secondari come scambiatore di calore per la centrale elettrica termica

Descrizione di prodotto del surriscaldatore e del riscaldatore della caldaia

Per la caldaia della centrale elettrica, è un modo cruciale aumentare l'economia termica della centrale elettrica termica migliorando il parametro di vapore surriscaldato. L'aumento dei parametri del vapore surriscaldato è limitato dai materiali del metallo. La progettazione dei surriscaldatori deve assicurarsi che la temperatura della parete esterna dei tubi di riscaldamento della superficie sia più bassa della temperatura permissibile della resistenza di ossidazione dell'acciaio e nel frattempo assicurarsi la sua forza meccanica. con lo sviluppo di metallo il materiale ha utilizzato già generalmente in caldaie, caldaie della centrale elettrica nel nostro paese per applicare i gradi di parametri di pressione 555 (MPa 13,7, 540 e) ad alta pressione, ad alta temperatura (9.8MPa, 540 gradi) e superhigh ed ha elaborato gradi di parametri di pressione i 555 (16.7MPa, 540 e) subcritici. Ora i lotti delle caldaie applicano i parametri ipercritici di pressione (24.5MPa, 540-570 gradi) e perfino molto poche unità applicano i parametri della temperatura ed ad alta pressione.

Con l'aumento di pressione del vapore, per ridurre l'umidità del vapore della coda della turbina a vapore come pure più ulteriormente migliorare l'economia termica della centrale elettrica, il sistema di riscaldamento medio è ampiamente usato nell'alta centrale elettrica di parametri, per esempio inviando lo scarico del cilindro ad alta pressione in turbina a vapore ancora di nuovo a per essere riscaldato nella caldaia alla temperatura elevata e poi rispedendo loro di nuovo alla medium-pressione ed il cilindro a bassa pressione della turbina a vapore, espandentesi e funzionante. L'elemento per il riscaldamento è chiamato riscaldatore.

In generale, riscaldato a vapore in surriscaldatore ad alta pressione è nominato vapore surriscaldato, il riscaldato a vapore dal riscaldatore è chiamato vapore riscaldato. Il parametro di vapore riscaldato sta riferendosi con l'economia di circolazione termica. Generalmente, la pressione di vapore riscaldato è circa un quinto di quella di vapore surriscaldato e la temperatura del precedente è quasi la stessa di quella degli ultimi. Per esempio, nella nostra nazione per la caldaia con 125MW, 400t/h, il parametro per vapore surriscaldato è 133.7Mpa e di 555 gradi; la pressione dello sbocco e dell'entrata di vapore riscaldato è 2.5/2.35MPa, la loro temperatura è di 555 gradi, anche. Per le caldaie con 200MW, 670t/h, il parametro di vapore surriscaldato è 13.7MPa, 540 gradi; le pressioni dello sbocco e dell'entrata sono 2.7/2.5Mpa e la temperatura è inoltre di 540 gradi. Per le caldaie subcritiche di circolazione del controllo della pressione con 300MW, 600MW, parametro del vapore surriscaldato è 18.27Mpa, 540 gradi; le pressioni dello sbocco e dell'entrata sono 3.83/3.63MPa, la temperatura è inoltre di 540 gradi. L'applicazione di vapore che riscalda il sistema può aumentare l'economia termica per le centrali elettriche di 4-5%. Nel nostro paese, le unità con la capacità sopra 125MW interamente applicano un sistema di riscaldamento medio di volta ed oltremare, due sistemi di riscaldamento medi di volte sono fatti domanda per alcune unità con gli più alti parametri.

In caldaie moderne, il consumo di assorbimento del calore dei surriscaldatori ed i riscaldatori è più della metà di assorbimento del calore totale per il fluido operante, così le superfici di riscaldamento dei surriscaldatori e dei riscaldatori rappresentano una grande proporzione nelle superfici di riscaldamento totale delle caldaie e devono essere disposte nelle aree dove la temperatura del fumo è più alta, le condizioni di lavoro sono il peggiore fra tutte le superfici di riscaldamento. La temperatura della parete della metropolitana delle superfici di riscaldamento è vicina alla temperatura permissibile massima dell'acciaio, in modo dalla disposizione e la progettazione ragionevoli dei surriscaldatori e dei riscaldatori importano così tanto per l'economia e l'affidabilità alla caldaia di attimo. Quando si tratta della loro progettazione, in base ad assicurazione della sicurezza ed all'affidabilità del surriscaldatore e del riscaldatore, è necessario molto da conservare il consumo del metallo al meglio, per conservare particolarmente l'uso dell'acciaio legato.

Struttura di progettazione del surriscaldatore e del riscaldatore della caldaia

1. vapore saturo di riscaldamento, temperatura fino a 900 gradi C.

2. alta efficienza, >90%.

3. riscaldamento ad alta velocità.

4. progettazione con acciaio inossidabile.

5. vita lunga di servizio di design, 15 anni.

Parametri di Thechnical

Funzioni del surriscaldatore e del riscaldatore della caldaia

Le funzioni del surriscaldatore come qui sotto:

1. Il tamburo asciutto del vapore saturo più ulteriormente per fare il riscaldamento di vapore surriscaldato. Quando la soda coesistere, la soda che riscalda la miscela, aggiunge il calore può essere usato soltanto per trasformare il selz evaporare vapore nella miscela e non può fare la temperatura del vapore di vapore surriscaldato. Per ottenere al vapore surriscaldato, il metodo comunemente usato è di cuocere a vapore separato dalla miscela di soda, per suo ulteriore riscaldamento, compire le componenti di questo compito si trasforma nel surriscaldatore.

2.reduce la temperatura del gas di combustione, recuperano il calore nel gas di combustione, migliorano l'efficienza della caldaia.

Il riscaldatore è un genere di surriscaldatore del vapore che riscalda il vapore a bassa pressione che ha fatto il lavoro e raggiunge una determinata temperatura. Il ruolo del riscaldatore ulteriore migliora l'efficienza termica di circolazione della centrale elettrica e fa la temperatura del vapore della lama dello stadio finale della turbina a vapore controllata all'interno della gamma permissibile.

1, il ruolo del riscaldatore, è di fare un certo lavoro nel vapore ad alta pressione del cilindro della turbina a vapore, di nuovo alla caldaia per riscaldare. Poi è rispedito ai cilindri di pressione media e bassa della turbina per continuare il lavoro.

2. Incontri i parametri dell'installazione del riscaldatore: per migliorare l'efficienza di ciclo dell'unità, per aumentare soltanto la pressione del vapore e per non aumentare la temperatura, farà l'umidità dello scarico della turbina a vapore è troppo alto, colpendo la sicurezza della turbina a vapore. L'accrescimento più ulteriore della temperatura del vapore è limitato dalle caratteristiche e dal costo ad alta temperatura dell'acciaio. Facendo uso del ciclo di riscaldamento, il calo utile di entalpia di vapore negli aumenti della turbina a vapore, che possono più ulteriormente migliorare l'efficienza di ciclo (il riscaldamento primario può migliorare l'efficienza di ciclo da 4%-6%, riscaldamento secondario può aumentare di circa 2%), inoltre, l'umidità dello scarico può essere ridotto significativamente.

Dati tecnici del surriscaldatore e del riscaldatore della caldaia

potere 2kw a 1000kw, temperatura fino a 900 gradi C.

Inviici ha richiesto i dati tecnici, quali la capacità del vapore, il presure, la temperatura richiesta ecc. Progetteremo di conseguenza.

Informazioni di società del surriscaldatore e del riscaldatore della caldaia

Caldaia di HD stabilita nel 1985, Zhangjiagang Hua Dong Boiler Co. , La srl (commercio come caldaia di HD), è un produttore industriale professionista, producendo la caldaia pratica, caldaia industriale, caldaia di HRSG e tutti i tipi di parti della caldaia, quali i pannelli del waterwall, gli economizzatori, i preriscaldatori di aria, i surriscaldatori, le intestazioni, i tubi di aletta a spirale, i tubi dell'H-aletta, la caldaia dei condotti termici ecc. HD è posizionata in Dong Lai Industrial Park, sobborgo orientale di Zhang Jia Gang City. L'ubicazione dello stabilimento è superstrada di intorno 150km al porto di Shanghai o alla strada dello stato di 60km a Suzhou o a Wuxi, con trasporto che estende convenientemente e rapidamente in tutte le direzioni.
