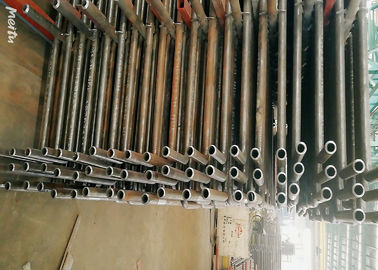

Parti surriscaldatore della caldaia di alta efficienza e norma del riscaldatore ASME

Parti della caldaia di Superheater&Reheater di efficienza di altezza, pianta centrale elettrica/pratica usando, norma di ASME

Descrizione di prodotto

Un surriscaldatore è un dispositivo utilizzato per convertire il vapore saturo o il vapore saturo in vapore surriscaldato o in vapore asciutto. È utilizzato nelle centrali elettriche. I surriscaldatori sono utilizzati in motori a vapore o nei processi, come rigenerazione di vapore. Ci sono tre tipi di surriscaldatori: radiante, convezione ed infornato esclusivamente. Un surriscaldatore può variare nella dimensione da alcuni dieci dei piedi a diverse centinaia piedi (alcuni metri a circa cento metri).

I riscaldatori sono gli stessi come i surriscaldatori ma come loro uscita la temperatura è un po'di meno che i surriscaldatori e la loro pressione è 20%-25% più di meno del surriscaldatore, essi può stare meno leghe materiali di qualità.

Dettagli

• Il surriscaldamento solleva l'efficienza globale come pure evita troppa condensazione nelle ultime fasi della turbina che evita l'erosione della lama.
• Il calore dei gas di combustione dalla fornace è utilizzato per rimozione di umidità da vapore e surriscaldare il vapore.
• I surriscaldatori ususlly hanno parecchi circuiti del tubo in parallelo con una o più curvature di ritorno, collegate fra le intestazioni.
• Il calore dai gas caldi al vapore nel surperheater è trasferito alle temperature elevate.
• Di conseguenza la sezione promary del surriscaldatore è sistemata nella controcorrente e nel flusso secondario della sezione parallelamente per ridurre il temp.stressing della parete del tubo.


Differenze


Criteri di accettazione e di fabbricazione
JB/T1611 «caratteristica tecnica per la fabbricazione dei tubi della caldaia.»
«Stati tecnici della prova di pressione della caldaia JB/T1612. »
JB/T1613 «caratteristica tecnica per la saldatura delle parti di pressione della caldaia.»
JB/T1615 " caratteristica tecnica per la verniciatura e l'imballaggio della caldaia.»
JB/T3375 «regole per la ricezione dell'accettazione dei materiali per la costruzione della caldaia.»


Funzioni

Le funzioni del surriscaldatore come qui sotto:

1. Il tamburo asciutto del vapore saturo più ulteriormente per fare il riscaldamento di vapore surriscaldato. Quando la soda coesistere, la soda che riscalda la miscela, aggiunge il calore può essere usato soltanto per trasformare il selz evaporare vapore nella miscela e non può fare la temperatura del vapore di vapore surriscaldato. Per ottenere al vapore surriscaldato, il metodo comunemente usato è di cuocere a vapore separato dalla miscela di soda, per suo ulteriore riscaldamento, compire le componenti di questo compito si trasforma nel surriscaldatore.

2.reduce la temperatura del gas di combustione, recuperano il calore nel gas di combustione, migliorano l'efficienza della caldaia.

Il riscaldatore è un genere di surriscaldatore del vapore che riscalda il vapore a bassa pressione che ha fatto il lavoro e raggiunge una determinata temperatura. Il ruolo del riscaldatore ulteriore migliora l'efficienza termica di circolazione della centrale elettrica e fa la temperatura del vapore della lama dello stadio finale della turbina a vapore controllata all'interno della gamma permissibile.

1, il ruolo del riscaldatore, è di fare un certo lavoro nel vapore ad alta pressione del cilindro della turbina a vapore, di nuovo alla caldaia per riscaldare. Poi è rispedito ai cilindri di pressione media e bassa della turbina per continuare il lavoro.

2. Incontri i parametri dell'installazione del riscaldatore: per migliorare l'efficienza di ciclo dell'unità, per aumentare soltanto la pressione del vapore e per non aumentare la temperatura, farà l'umidità dello scarico della turbina a vapore è troppo alto, colpendo la sicurezza della turbina a vapore. L'accrescimento più ulteriore della temperatura del vapore è limitato dalle caratteristiche e dal costo ad alta temperatura dell'acciaio. Facendo uso del ciclo di riscaldamento, il calo utile di entalpia di vapore negli aumenti della turbina a vapore, che possono più ulteriormente migliorare l'efficienza di ciclo (il riscaldamento primario può migliorare l'efficienza di ciclo da 4%-6%, riscaldamento secondario può aumentare di circa 2%), inoltre, l'umidità dello scarico può essere ridotto significativamente.
