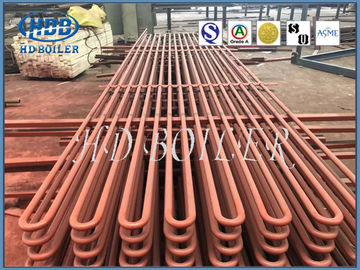

La caldaia standard di scambio termico del surriscaldatore e del riscaldatore di ASME parte l'alta efficienza

La caldaia standard di scambio termico del surriscaldatore e del riscaldatore di ASME parte l'alta efficienza

Introduzione di prodotto

Il riscaldatore è essenzialmente un genere di surriscaldatore del vapore che riscalda il vapore a bassa pressione che è stato ecceduto e raggiunge una determinata temperatura. Il riscaldatore ulteriore migliora il rendimento termico di circolazione della centrale elettrica e controlla la temperatura del vapore della lama dello stadio finale della turbina a vapore all'interno della gamma permissibile. Un riscaldatore è un radiatore che converte il vapore da una turbina a vapore in vapore surriscaldato. Ci sono due funzioni del riscaldatore. Uno è di ridurre l'umidità del vapore acqueo, che è utile da proteggere la paletta della turbina. In secondo luogo, l'efficienza interna relativa e l'efficienza interna assoluta possono essere migliorate.

Il tipo favorisce il metodo di sostegno degli svantaggi:

Pendente tipo

Dettagli

Struttura di progettazione

1. vapore saturo di riscaldamento, temperatura fino a 900 gradi C.

2. alta efficienza, >90%.

3. riscaldamento ad alta velocità.

4. progettazione con acciaio inossidabile.

5. vita lunga di servizio di design, 15 anni.

Funzione del prodotto

Per migliorare il rendimento termico di grandi insiemi di generazione, il ciclo di riscaldamento intermedio è ampiamente usato. Il vapore principale che esce dal surriscaldatore della caldaia è inviato al riscaldatore per aumentare la temperatura dopo che il lavoro è fatto nel cilindro ad alta pressione della turbina a vapore. Poi è inviato al cilindro medio di pressione della turbina a vapore per continuare l'espansione ed il lavoro. Alcune grandi unità, dopo che il cilindro medio di pressione il vapore di scarico di nuovo al riscaldamento della caldaia, conosciuto come il ciclo di riscaldamento intermedio due, possono essere efficienza relativamente migliore di circolazione circa dei banchi di prova 2%.Some anche adottano tre cicli di riscaldamento. Dopo il ciclo di riscaldamento è adottato, il sistema termico, l'adeguamento dell'operazione e della struttura della caldaia e del dispositivo della turbina a vapore si trasforma in complesso e negli aumenti di costo, in modo da è adottato nei gruppi elettrogeni di più di 100 megawatt, solitamente soltanto riscaldamento una volta intermedio è usato.

Caratteristiche di prodotto

La resistenza di flusso del vapore nel sistema del riscaldamento ha un maggior impatto sull'efficienza termica del ciclo dell'unità, che diminuisce da 0,2 ~ 0,3% per ogni aumento di 0,1 mpa nella resistenza. Di conseguenza, più grandi diametri del tubo (42 ~ 60 millimetri) e tasso di portata in peso più basso del vapore (250 ~ 400 chilogrammi (metro 2· lo S.) è comunemente usato controllare la resistenza del corpo del riscaldatore per non superare 5-7% della sua pressione del vapore dell'entrata. La pressione del vapore riscaldato è più bassa di quella del vapore principale ed il trasferimento di calore di convezione del vapore dentro il tubo è povero alla parete del tubo. Di conseguenza, la temperatura del metallo della parete del tubo è più alta ed il migliore acciaio ad alta temperatura dovrebbe essere adottato e perfino l'acciaio austenitico del nichel del cromo dovrebbe essere adottato. La temperatura di riscaldamento del vapore può essere regolato (vedi la regolazione della temperatura del vapore della caldaia).
