Luogo di origine: | La Cina |
Marca: | HD BOILER |
Certificazione: | ISO9001 , SGS , TUV , ASME , EN |
Numero di modello: | Surriscaldatore e riscaldatore |
Quantità di ordine minimo: | 1 insieme/10tons |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio in condizione di navigare |
Tempi di consegna: | 50 ~ 100 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 1500 tonnellate/mese |
Materiale: | acciaio al carbonio | Trattamento: | Furnance elettrico |
---|---|---|---|
Prova idraulica: | Accetti | Spessore della metropolitana: | Applicabile |
Ovality: | Controllo | Circostanza: | Nuovo |
Evidenziare: | surriscaldatore di convezione,surriscaldatore in caldaia |

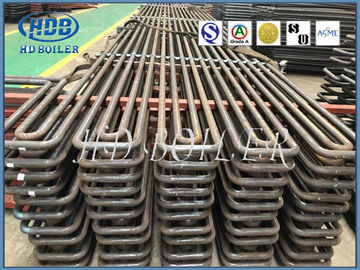

Il surriscaldatore del acciaio al carbonio arrotola l'elaborazione dello scambiatore di calore di Hign Efficeint
Informazioni di prodotto
1 | L'efficienza del ciclo del vapore è migliorata da più alte pressione e temperatura del vapore come pure riscaldando. |
2 | Sia surriscaldare che il riscaldamento del vapore devono essere il più elevato possibile. Ad una pressione del vapore di 120 barre e più alto, l'efficienza di ciclo migliora da — 1% per ogni aumento 20°C dentro surriscaldano. |
3 | Di conseguenza, il livello surriscalda è desiderato per ogni banda di pressione coerente con la metallurgia della turbina. |
Surriscaldatore
In una caldaia subcritica, il trasporto e trattare è fra l'intestazione del principale-vapore ed il corpo cilindrico e consiste di |
• Tubi saturati che trasportano il vapore dal tamburo al trasporto ed a trattare l'intestazione dell'entrata (quando i tubi di spedizione e di trattamento direttamente non sono collegati al tamburo) |
• Banche del surriscaldatore con le loro rispettive intestazioni dello sbocco e dell'entrata |
• Stazione del termoregolatore per la STC |
• intestazione del Principale-vapore con tutti i montaggi e terminare con la valvola d'arresto del principale-vapore (MSSV) |
Il vapore dai flussi del corpo cilindrico verso l'intestazione del principale-vapore e là dovrebbe non essere valvola fra i due per assicurare il flusso nella spedizione e nel trattamento dei tubi in tutte le circostanze per evitare il surriscaldamento e guasto. |
Riscaldatore
Il riscaldamento del vapore comprende il ritiro di vapore parzialmente in espansione (all'estremità del cilindro ad alta pressione della turbina), prendente lo di nuovo alla caldaia in tubi freddi del riscaldamento, riscaldanti agli stessi o all'più alta temperatura come il vapore surriscaldato e ritornanti alla turbina in tubi caldi del riscaldamento. In termini di hardware, un sistema di RH comprende
• Tubo freddo del riscaldamento dalla turbina alla caldaia |
• Valvole di sicurezza sul tubo freddo del riscaldamento |
• Sistema del termoregolatore dell'spruzzo-acqua di emergenza su un tubo freddo del riscaldamento o sul tubo di collegamento |
• Banca del riscaldatore completa con le intestazioni dello sbocco e dell'entrata |
• Tubo caldo del riscaldamento dalla caldaia alla turbina |
Costruzione
Immerga il tubo tortuoso in un contenitore liquido. Quando l'interno del serpente è liquido. Per riempire costantemente l'intero tubo, il liquido dovrebbe essere alimentato dal più inferiore del tubo all'estremità superiore del tubo. Quando il vapore è presentato nel tubo del serpente, per evitare il martello di acqua ed il bloccaggio dovuto il liquido dell'accumulo di freddo nel tubo, il vapore dovrebbe entrare dalla cima ed il condensato è scaricato dal fondo.
La struttura dello scambiatore di calore sommerso della bobina può essere divisa in due tipi: undetachable e staccabile. Nella selezione, dovrebbe essere basato sulla pulizia del medium e della corrosione. L'altezza ed il materiale d'imballaggio hanno usato. La scelta dei materiali della guarnizione può essere determinata mediante l'uso di pressione, della temperatura e della natura del medium nell'attrezzatura.
Funzione
Scambiatore di calore sommerso della bobina, usato solitamente per il raffreddamento, la condensazione o il riscaldamento, il raffreddamento e l'evaporazione del medium fuori del tubo.
I suoi vantaggi sono struttura semplice, basso costo e organizzazione e gestione conveniente. Inoltre, può resistere all'alta pressione nella bobina. Inoltre, è usato spesso come la componente del trasferimento di calore nel reattore con piccola area di trasferimento di calore.
Svantaggi: solitamente, la velocità media nel contenitore è molto bassa, in modo dal coefficiente di trasferimento di calore fuori del tubo è piccolo. Inoltre, il grado di straripamento di tutti i posti nel contenitore è approssimativamente simile, in modo dalla differenza media della temperatura non è grande, in modo dall'effetto del trasferimento di calore è povero. L'attrezzatura era ingombrante. Non adatto ad uso come scambiatore di calore con grande area di scambio termico.
Materiale
Il materiale di superheater&reheater è tubo d'acciaio, il tubo di rame, l'altro metallo non ferroso, il tubo ceremic, tubo della grafite ecc.
