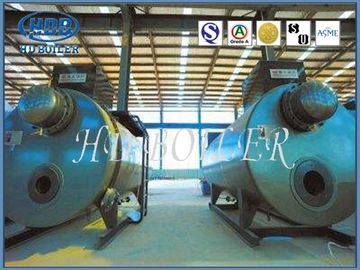

Produca Superheatered e la caldaia del vapore saturo corpo la norma di spessore ASME di 100mm

Attenzione

Il livello dell'acqua del corpo cilindrico della caldaia è uno dei parametri della centrale elettrica più importanti sia alla misura che al controllo. Il controllo del livello dell'acqua adeguato nella caldaia è critico per l'operazione sicura della caldaia. Se il livello è troppo basso, i tubi di caldaia saranno danneggiati surriscaldando. Se il livello elevato è troppo, i separatori di vapore non funzioneranno correttamente, il controllo della temperatura sarà difficile ed i tubi e la turbina di surriscaldatore potrebbero essere danneggiati tramite residuo chimico di trattamento delle acque o dell'umidità.

Circolazione dell'acqua

Circolazione naturale

In questa circolazione, l'acqua che passa dai tamburi superiori per i downcomers che è situata nella caldaia è relativamente fredda, scorre giù il tamburo di fango. Dal tamburo di fango, scorrimento dell'acqua nuovamente dentro il corpo cilindrico dopo il passaggio attraverso i tubi dell'evaporatore.

Circolazione forzata

In questa circolazione forzata, il liquido è pompato attraverso l'evaporatore. Ciò causa la caldaia può lavorare con le alte pressioni stesse.

lavoro

Il vapore separato è estratto dalla sezione superiore del tamburo e si distribuisce per il processo. Ulteriore riscaldamento del vapore saturo farà il vapore surriscaldato normalmente ha usato per guidare una turbina a vapore. Il vapore saturo è ritirato la cima del tamburo e registra di nuovo la fornace da parte a parte in un surriscaldatore.

La miscela dell'acqua e del vapore entra nel corpo cilindrico attraverso i tubi della colonna montante, internals del tamburo che consistono del dispositivo antiappannante separato le goccioline di acqua dal vapore producendo il vapore asciutto. L'acqua saturata al fondo dei flussi del corpo cilindrico giù tramite il tubo di chi arriva del basso, normalmente non riscaldato, alle intestazioni ed al tamburo dell'acqua. I suoi accessori includono una valvola di sicurezza, un indicatore di livello dell'acqua e un regolatore di livello. L'acqua d'alimentazione della caldaia inoltre è alimentata al corpo cilindrico tramite un tubo d'alimentazione che estende dentro il tamburo, sulla lunghezza del corpo cilindrico.
