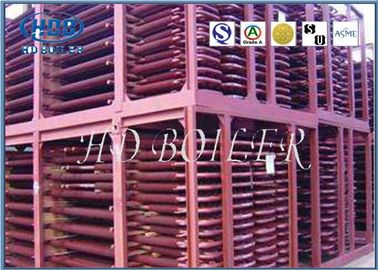

Economizzatore del vapore di alta efficienza in caldaia per pratico/centrale elettrica/industriale

Economizzatore del vapore di alta efficienza in caldaia per pratico/centrale elettrica/industriale

L'economizzatore è installato sulla parte inferiore del condotto di scarico della coda della caldaia per il riciclaggio dei cascami di calore di fumo, di acqua d'alimentazione della caldaia del riscaldamento del dispositivo in pressione del corpo cilindrico della superficie saturata del riscaldamento dell'acqua, dovuto il suo calore ad alta temperatura del gas di combustione, riduce la temperatura di scarico del gas di combustione, risparmia l'energia, migliorare l'efficienza, cosiddetta l'economizzatore.

Il risparmiatore del carbone del acciaio-tubo non è limitato da pressione e può essere usato come tipo d'ebollizione, che è controllato generalmente dal acciaio al carbonio con un diametro esterno di 32 ~ 51 millimetro. A volte l'aletta e l'aletta si aggiungono al tubo per migliorare il trasferimento di calore. Il risparmiatore del carbone del acciaio-tubo consiste del tubo curvo parallelo (chiamato tubo tortuoso) sistemato orizzontalmente.

Il risparmiatore del carbone pricipalmente è usato per l'industria e si applica gradualmente all'agricoltura e ad alcune industrie relative.

Tipi

1. Può essere diviso in tipo d'ebollizione ed in tipo d'ebollizione secondo il grado a cui l'acqua è riscaldata.

2. Secondo i materiali di costruzione, ci sono due tipi: risparmiatore del carbone del tubo d'acciaio e del ghisa. il risparmiatore d'ebollizione del carbone principalmente è fatto di ghisa, ma inoltre è fatto del tubo d'acciaio, mentre il risparmiatore d'ebollizione del carbone è fatto soltanto del tubo d'acciaio. Gli economizzatori del ghisa principalmente sono utilizzati in caldaie con pressione di di meno che 2.5MPa.If che la pressione supera 2.5MPa, l'economizzatore ha fatto del tubo d'acciaio sarà usato.

economizzatore

economizzatore

3. Il dispositivo può essere diviso in tipo verticale ed in tipo orizzontale.

4. La direzione di scorrimento relativa del rifornimento idrico dello scarico e del fumo può essere divisa in tre tipi: a valle, controcorrente e misto.

5. Diviso dalla struttura: risparmiatore del carbone del tubo leggero e risparmiatore alettato del carbone. Gli economizzatori alettati includono: economizzatori h tipi (utilizzati) ed economizzatori a spirale dell'aletta.

6. Secondo la forma di conduzione di calore: conduzione diretta e conduzione indiretta;

Specifiche

Vantaggi

1. Assorba il calore del gas di combustione a bassa temperatura, riduca la temperatura di scarico del fumo, ridurre la perdita del fumo e conservare il combustibile.

2. Da di acqua d'alimentazione è riscaldato nell'economizzatore prima di entrare nel tamburo, l'assorbimento del calore di di acqua d'alimentazione sulla superficie di riscaldamento è ridotto e l'economizzatore può essere utilizzato per sostituire la parte della superficie di riscaldamento evaporativa a costi elevati.

3. Quando la temperatura dell'acqua dell'alimentazione è sollevata, la differenza della temperatura della parete sarà ridotta e lo stress termico sarà ridotto corrispondentemente per prolungare il tempo di impiego del corpo cilindrico.

Certifaction
